| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δύναμη του κινητήρα του γρανάζοντα: | 3kW |
|---|---|---|---|
| Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Διάρκεια ζωής του ρυμουλκουμένου τροχού: | 50000 ώρες |
| Τύπος ελαστικού τροχού αλεξίπτωτου: | Κεραμικά ρουλεμάνια | Μέθοδος ψύξης κινητήρα σπινθήρα γουρουνιού: | Ψύξη αέρα |
| Τρόπος ρεύματος κινητήρα σπινθήρα γρίπης: | 6Α | Συχνότητα κινητήρα σπινθήρα γρίφτου: | 50Hz |
| Επίπεδο μόνωσης του κινητήρα στρογγυλοτροχιάς: | F | Δύναμη κινητήρα σπινθήρα γρίφτου: | 3kW |
| Επίπεδο προστασίας του κινητήρα του σπινθήρα του γραμμωτικού τροχού: | Διάκριση IP54 | Στροφή του κινητήρα του σπινδέλου του γρανάζοντα: | 10nm |
| Δυνατότητα του κινητήρα σπινθήρα του γρίφτου: | 380V | Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Διάμετρος του τροχού άλεσης: | 20 mm | ||
| Επισημαίνω: | Πολυλειτουργικός μηχανοκίνητος μηχανήματος CNC,Βιομηχανικός αόριστος τριβέας CNC,Μικρό μηχανοκίνητο μηχανοκίνητο μηχάνημα |
||

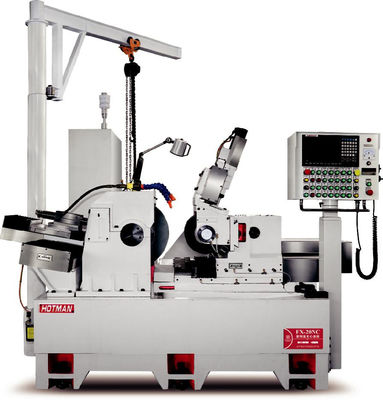

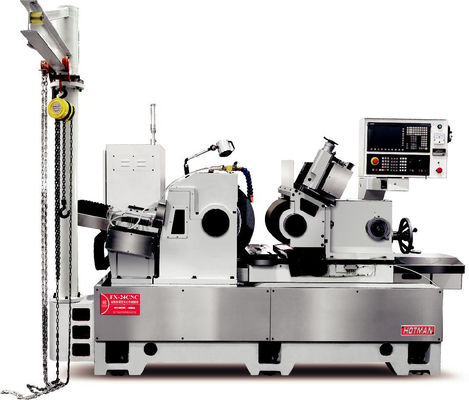

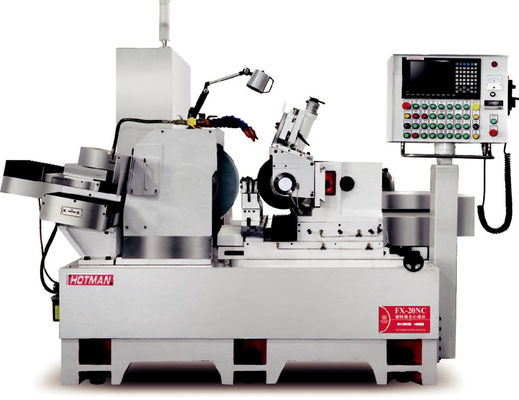

Βιομηχανική μικροσκοπική πολυλειτουργική μηχανή τριβής χωρίς κέντρο CNC
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Προεπιδοχή εξοπλισμού:
1- Προϋποθέσεις προεγγραφής:
(1) Ο αγοραστής παρέχει τα επιβεβαιωμένα σχέδια, τα δείγματα και τις προδιαγραφές δοκιμών σχετικά με το τεμαχίο άλεσης πριν από την υπογραφή της σύμβασης
σύμβαση και τεχνική συμφωνία.
(2) Ο πωλητής διατηρεί εμπιστευτικά όλα τα τεχνικά δεδομένα που παρέχει ο αγοραστής.
(3) Ο πωλητής ενημερώνει τον αγοραστή 15 ημέρες πριν από την προαποδοχή και ο αγοραστής
προετοιμάζει 10 κομμάτια σχετικών εργαστηρίων και τα αποστέλλει στον πωλητή ή ο αγοραστής μεταφέρει τα εργαστηριακά κομμάτια στο εργοστάσιο του πωλητή για αποδοχή στο χώρο, ανάλογα με τις περιστάσεις.
(4) Ο πωλητής προετοιμάζεται για την προαποδοχή πριν από την άφιξη του προσωπικού του αγοραστή στο εργοστάσιο παραγωγής εξοπλισμού.
(5) Οι παραμέτροι του γουρουνιού θα επιλέγονται από τον πωλητή σύμφωνα με τα σχέδια που παρέχει ο πελάτης,και οι σχετικοί πλεξίματα θα διαμορφωθούν μετά την υπογραφή της σύμβασης.
2Περιεχόμενο και πρότυπα πριν από την αποδοχή: Οι προδιαγραφές αποδοχής που έχουν συμφωνηθεί από τα δύο μέρη πρέπει να εκτελούνται σύμφωνα με τα πρότυπα σχεδίων που παρέχει ο αγοραστής.
(1) Έλεγχος της εμφάνισης της συσκευής.
(2) Εύκολη λειτουργία και συντήρηση του εξοπλισμού (υπό την επιφύλαξη του σχεδιασμού του εξοπλισμού εργαλειομηχανής του πωλητή).
(3) Επιρροή της αντοχής και της ακαμψίας του εξοπλισμού στην ποιότητα (υπό την επιφύλαξη του πίνακα δοκιμών ακρίβειας του εξοπλισμού που παρέχεται από τον πωλητή)
(4) Μετρούμενη καταγραφή λειτουργίας του εξοπλισμού (άδειος, χρόνος λειτουργίας πλήρους φορτίου, περιεχόμενο κλπ.).
(5) Καταγράφεται ο κύριος δείκτης επιδόσεων του εξοπλισμού.
(6) Καταγραφές δοκιμών και καταγραφές συναρμολόγησης των κύριων εξαρτημάτων.
(7) Επιβεβαίωση σημαντικών σημείων.
(8) Επεξεργάστηκαν συνεχώς 10 κομμάτια από προϊόντα που μπορούν να αλεθούν, τα οποία πληρούσαν τις απαιτήσεις των σχεδίων και ο εξοπλισμός λειτουργούσε κανονικά.
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3Κατά τη διαδικασία της προαποδοχής, ο αγοραστής έχει το δικαίωμα να υποβάλει εύλογες γνωμοδοτήσεις για τη διόρθωση του εξοπλισμού και ο πωλητής μπορεί να προβεί σε διόρθωση με τη συγκατάθεση και των δύο μερών.
4Ο πωλητής μπορεί να αποστείλει τον εξοπλισμό στον αγοραστή μόνον αφού ο πωλητής υπογράψει το έγγραφο προαποδοχής.
Περιγραφή της συσκευής:
1.Στρίψιμο
Το σπινδέλιο υιοθετεί ένα σπινδέλιο τύπου ρουλευτή με μπροστινή και πίσω διπλή δομή στήριξης.η σκληρότητα της επιφάνειας του υπερβαίνει το HRC-62°Το σπινδέλιο υιοθετεί ρουλεμάν.διαρροή μικρότερη από 00,002 χιλιοστόμετρο.
Ο σπινδύλος του τροχού ρύθμισης χρησιμοποιεί έναν ελεγκτή κινητήρα της μάρκας Delta, με ελεύθερα μεταβλητές ταχύτητες που κυμαίνονται από 0 έως 250 στροφές ανά λεπτό (ψηφιακός έλεγχος),και η βέλτιστη και σταθερή γραμμική ταχύτητα μπορεί να διατηρηθεί ακόμη και όταν η διάμετρος του τροχού ρύθμισης αλλάζει λόγω φθοράς, παρέχοντας την καλύτερη ποιότητα άλεσης.
Ο κινητήρας εφοδιασμού είναι έξυπνα συναρμολογημένος στον εφοδιασμό του τροχού ρύθμισης και οδηγεί το σπιντέλ απευθείας μέσω συγχρονισμένων ζώνων, με την ίδια γωνία κλίσης με τον τροχό ρύθμισης,Για να κρατήσει τις δύο ζώνες παράλληλες όλη την ώρα.Το σύστημα μεταφοράς αλυσίδας παλαιού τύπου δεν χρειάζεται να αλλάζει αλυσίδα ή ελατήριο τόσο συχνά όσο πριν.
3.Δύο-V οδηγόςσ
Η υιοθέτηση μιας διπλής δομής V σχήματος σιδηροτροχιάς, με την επιφάνεια να ξυρίζεται με το χέρι και να λιπαίνεται συνεχώς αυτόματα, εξασφαλίζει την ακρίβεια και την ακρίβεια της τροφοδοσίας.
4.Σύστημα ντύσεως τροχών
Για την επίτευξη της διάξιας διασύνδεσης με διασύνδεση, χρησιμοποιείται ένα αυτοματοποιημένο σύστημα εξυπηρέτησης δύο αξόνων με διασταυρωμένη δομή για την ανάμειξη της άμμου μέσω συστήματος CNC.και η σχισμή των τεμαχίων με κωνικά και τόξα πραγματοποιείται. Η συσκευή αμμουλκισμού υιοθετεί μια καθαρά χειροκίνητη δομή ξύλισης,και ο μηχανισμός αμμοπεριορισμού και το κάθισμα του τροχού άλεσης είναι σχεδιασμένα ως ξεχωριστά μέρη για να διασφαλίζεται η ακρίβεια και η σταθερότητα της συσκευής περιορισμού.
5.Σύστημα CNC
Το σύστημα CNC αναπτύχθηκε από κοινού με τον προμηθευτή λογισμικού, το οποίο διαθέτει μια διαισθητική διεπαφή HMI στην κινεζική γλώσσα και είναι εύκολο να μάθει και να λειτουργήσει.για αυτόματη τροφοδοσία τροχών σε έναν άξονα, καλή συμβατότητα, και ακριβής τροφοδοσία.
