Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος άλεσης: | 1 - 60 χιλ. | Μέγεθος του κινητήρα του γουρουνιού: | 455*205*228,6mm |
|---|---|---|---|
| Ταχύτητα του τροχού άλεσης: | 1470 στροφές ανά λεπτό | Ρυθμιστική ταχύτητα σπινθήρα τροχού: | 0-250 περιστροφή/λεπτό |
| Τύπος ελαστικού τροχού αλεξίπτωτου: | Κεραμικά ρουλεμάνια | Μέθοδος ψύξης κινητήρα σπινθήρα γουρουνιού: | Ψύξη αέρα |
| Τρόπος ρεύματος κινητήρα σπινθήρα γρίπης: | 6Α | Συχνότητα κινητήρα σπινθήρα γρίφτου: | 50Hz |
| Δύναμη κινητήρα σπινθήρα γρίφτου: | 3kW | Επίπεδο προστασίας του κινητήρα του σπινθήρα του γραμμωτικού τροχού: | Διάκριση IP54 |
| Στροφή του κινητήρα του σπινδέλου του γρανάζοντα: | 10nm | Δυνατότητα του κινητήρα σπινθήρα του γρίφτου: | 380V |
| Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Διάμετρος του τροχού άλεσης: | 20 mm |
| Ταΐζοντας σερβο μηχανή: | 2,4 KW | ||
| Επισημαίνω: | Βιομηχανικός μικρός άκρως κεντρικός λιωτής,Πολυλειτουργικός μικρός άκρως κεντρικός λιωτής,3 άξονες μηχανή CNC |
||

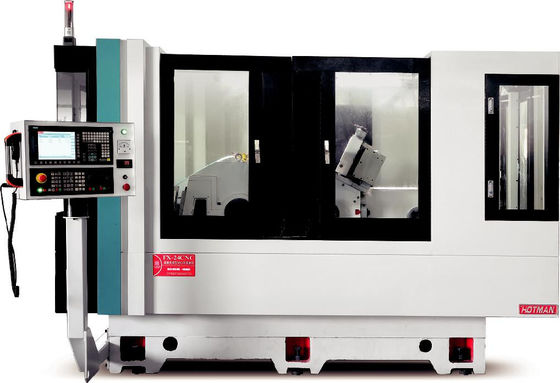

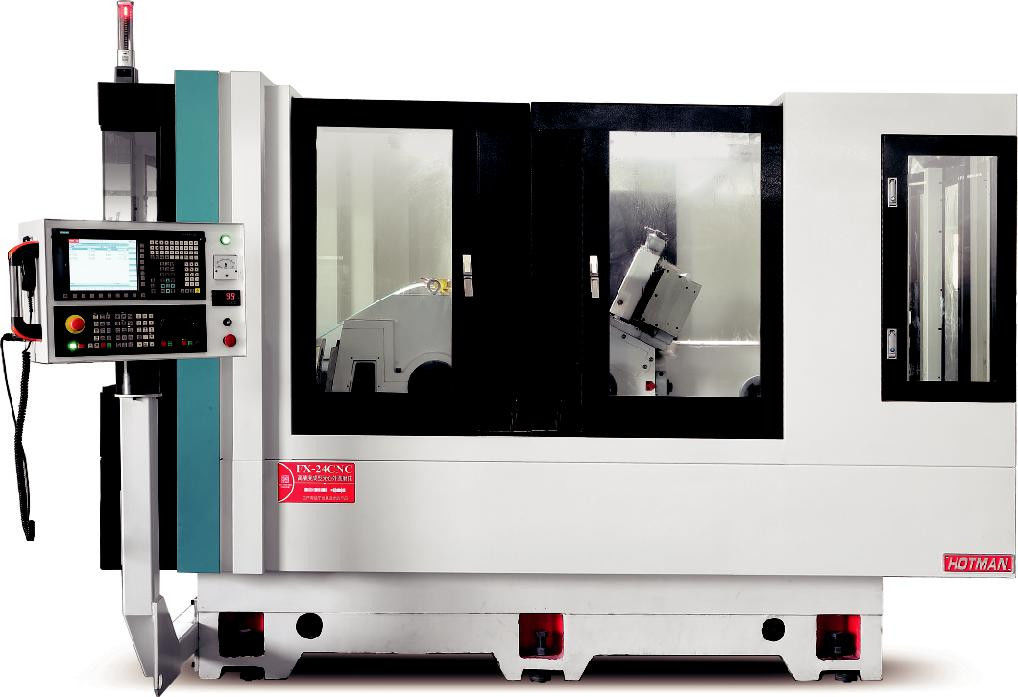

Hotman FX-24CNC-3 Υψηλής ακρίβειας βιομηχανική μικροεξοχλούμενη μηχανή τριβής μικρού μεγέθους
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX-24CNC-3 | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Προεπιδοχή εξοπλισμού:
1- Προϋποθέσεις προεγγραφής:
(1) Ο αγοραστής παρέχει τα επιβεβαιωμένα σχέδια, τα δείγματα και τις προδιαγραφές δοκιμών σχετικά με το τεμαχίο άλεσης πριν από την υπογραφή της σύμβασης
σύμβαση και τεχνική συμφωνία.
(2) Ο πωλητής διατηρεί εμπιστευτικά όλα τα τεχνικά δεδομένα που παρέχει ο αγοραστής.
(3) Ο πωλητής ενημερώνει τον αγοραστή 15 ημέρες πριν από την προαποδοχή και ο αγοραστής
προετοιμάζει 10 κομμάτια σχετικών εργαστηρίων και τα αποστέλλει στον πωλητή ή ο αγοραστής μεταφέρει τα εργαστηριακά κομμάτια στο εργοστάσιο του πωλητή για αποδοχή στο χώρο, ανάλογα με τις περιστάσεις.
(4) Ο πωλητής προετοιμάζεται για την προαποδοχή πριν από την άφιξη του προσωπικού του αγοραστή στο εργοστάσιο παραγωγής εξοπλισμού.
(5) Οι παραμέτροι του γουρουνιού θα επιλέγονται από τον πωλητή σύμφωνα με τα σχέδια που παρέχει ο πελάτης,και οι σχετικοί πλεξίματα θα διαμορφωθούν μετά την υπογραφή της σύμβασης.
2Περιεχόμενο και πρότυπα πριν από την αποδοχή: Οι προδιαγραφές αποδοχής που έχουν συμφωνηθεί από τα δύο μέρη πρέπει να εκτελούνται σύμφωνα με τα πρότυπα σχεδίων που παρέχει ο αγοραστής.
(1) Έλεγχος της εμφάνισης της συσκευής.
(2) Εύκολη λειτουργία και συντήρηση του εξοπλισμού (υπό την επιφύλαξη του σχεδιασμού του εξοπλισμού εργαλειομηχανής του πωλητή).
(3) Επιρροή της αντοχής και της ακαμψίας του εξοπλισμού στην ποιότητα (υπό την επιφύλαξη του πίνακα δοκιμών ακρίβειας του εξοπλισμού που παρέχεται από τον πωλητή)
(4) Μετρούμενη καταγραφή λειτουργίας του εξοπλισμού (άδειος, χρόνος λειτουργίας πλήρους φορτίου, περιεχόμενο κλπ.).
(5) Καταγράφεται ο κύριος δείκτης επιδόσεων του εξοπλισμού.
(6) Καταγραφές δοκιμών και καταγραφές συναρμολόγησης των κύριων εξαρτημάτων.
(7) Επιβεβαίωση σημαντικών σημείων.
(8) Επεξεργάστηκαν συνεχώς 10 κομμάτια από προϊόντα που μπορούν να αλεθούν, τα οποία πληρούσαν τις απαιτήσεις των σχεδίων και ο εξοπλισμός λειτουργούσε κανονικά.
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3Κατά τη διαδικασία της προαποδοχής, ο αγοραστής έχει το δικαίωμα να υποβάλει εύλογες γνωμοδοτήσεις για τη διόρθωση του εξοπλισμού και ο πωλητής μπορεί να προβεί σε διόρθωση με τη συγκατάθεση και των δύο μερών.
4Ο πωλητής μπορεί να αποστείλει τον εξοπλισμό στον αγοραστή μόνον αφού ο πωλητής υπογράψει το έγγραφο προαποδοχής.
Περιγραφή της συσκευής:
Το σώμα και τα εξαρτήματα έχουν χτιστεί από υψηλής ποιότητας χυτοσίδηρο FC30 της Milhanna, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια επεξεργάζεται με φυσική γήρανση.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
Εξοπλισμένο με αυτόματο σύστημα γραμμής Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, χειρισμός ανθρωπομηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λιπαντικής και βίδα σφαίρας άλεσης ακριβείας επιπέδου C3,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
Το σύστημα αριθμητικού ελέγχου FUNUC (προαιρετικό) ως τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα περιβάλλον λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
