| Ακρίβεια λείανσης: | 00,005mm | Αλέθοντας κεφάλι: | 2 |
|---|---|---|---|
| Μηχανή κεφαλής άλεσης: | 0.75kw | Επικεφαλής ταχύτητα λείανσης: | 0-3000rpm |
| Πεδίο άλεσης: | 0100mm | Τρίχωμα: | 150 χιλιοστά |
| Ονομασία: | Μηχανή αλεξίπτωσης CNC | Δύναμη: | 2.2KW |
| Ικανότητα επεξεργασίας: | 100pcs/min | Ακριβότητα επεξεργασίας: | 00,005mm |
| Σειρά επεξεργασίας: | 0100mm | ταχύτητα: | 3000 στροφές ανά λεπτό |
| Τύπος: | αλέθοντας μηχανή | Τετάρτη: | 220V |
| βάρος: | 150 κιλά | ||
| Επισημαίνω: | Μηχάνημα CNC χωρίς κέντρο,Μηχανή Τεχνικής Τεχνικής Τεχνικής Τεχνικής Τεχνικής 1350RPM,Πολυεπιχειρησιακές Μηχανές Τρίωσης Χωρίς Κέντρο |
||

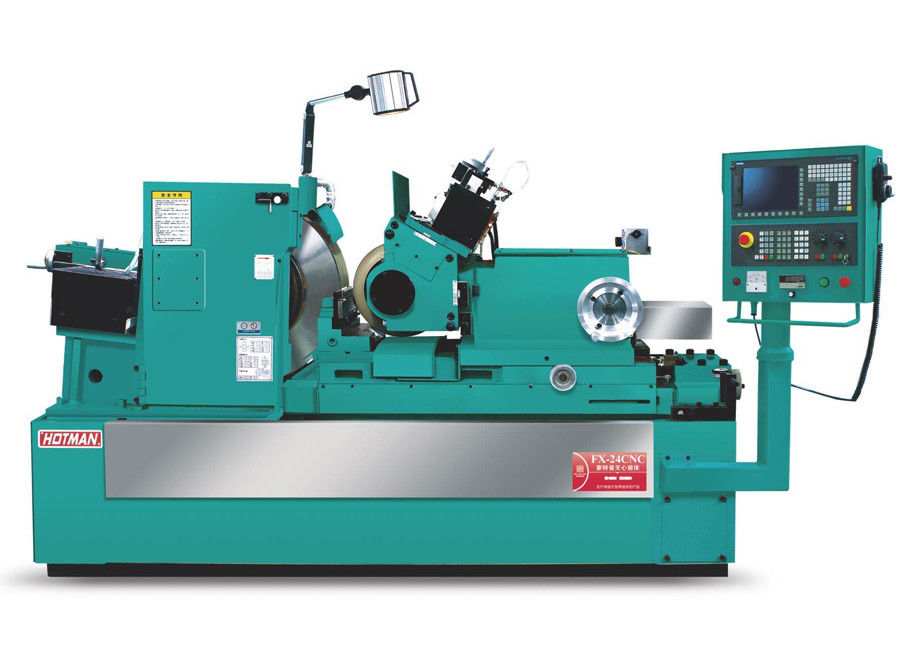

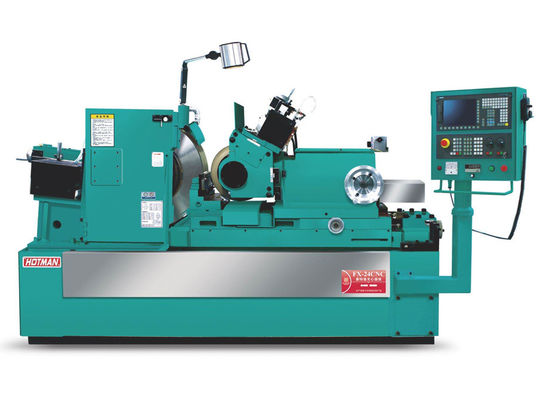

Μηχανή άκρως κεντρικής άλεσης FX-24CNC-3
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική παράμετρος:
| Σχέδιο | Μονάδα | Πρότυπο: FX-24CNC-3 |
|
Πεδίο επεξεργασίας των τυποποιημένων μοντέλων (διάμετρος) |
χμ | Φ 1-80 |
|
Μέγεθος του γρανάζοντα (OD * W * OD) |
χμ | Φ610*(205-400) *Φ304.8 |
|
Ρυθμιστικό μέγεθος τροχού (OD * W * OD) |
χμ | Φ330*(205-400) *Φ203.2 |
| Ταχύτητα της γρανάζου | ΡΡΜ | 1350 |
| Ρυθμίσεις ταχύτητας τροχών | ΡΡΜ | 0-250 |
|
Ο γρίφτης κινεί τον κινητήρα |
KW | 30 |
|
Δυναμικός κινητήρας ρυθμίσεως τροχών |
KW | 3 |
| Σερβοκινητήρας τροφοδοσίας | KW | 3.75 |
|
Σερβοκινητήρας επισκευής άμμου |
KW | 10,8 kW/0,8 kW |
|
Η υδραυλική αντλία οδηγεί τον κινητήρα |
KW | 0.75 |
|
Η αντλία ψύξης οδηγεί τον κινητήρα |
KW | 0.75 |
|
Ρυθμισμός τροχού τροφοδοσίας χειροκίνητος τροχού |
χμ | 3.5/ RPM 0.05/ κλίμακα |
|
Ρυθμιστικός τροχός χειροκίνητος τροχού λεπτής ρύθμισης |
χμ | 0.1/RPM 0.001/SCALE |
|
Εργασιακός τροφοδοτικός χειροτροχός |
χμ | Το ελάχιστο βάρος ρύθμισης τροφοδοσίας είναι 0,0005mm |
|
Εργασιακό τροχό μικρορύθμισης |
χμ | 0.2/ στροφή 0.001/ κλίμακα |
| Τριμάρισμα χειροκίνητου τροφοδοτικού τροχού | χμ | 2 mm/ στροφή 0,01 mm/ κλίμακα |
| Ρυθμίστε γωνία κλίσης τροχού | Πτυχίο | +5°-3° |
|
Ρυθμίστε τη γωνία περιστροφής |
Πτυχίο | ± 5° |
|
Μέγεθος μηχανής (μήκος * πλάτος * ύψος) |
χμ | 3200 × 2710 × 3100 |
| Μηχανικό βάρος | ΚΓ | 6500 |
| Βάρος συσκευασίας | ΚΓ | 7000 |
