Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δύναμη τροφοδοσίας του γροθιού: | 15N |
|---|---|---|---|
| Ταχύτητα τροφοδοσίας του γροθιού: | 0-3m/min | Στροφή τροφοδότησης του γροθιού: | 50 χιλιοστά |
| Τρόπος ρεύματος του κινητήρα του γρανάζοντα: | 10Α | Τεχνολογία κινητήρα γρίπης: | 50hz |
| Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW | Ταχύτητα του κινητήρα του γρανάζοντα: | 3000 στροφές ανά λεπτό |
| Τετάρση του κινητήρα του γρανάζοντα: | 380V | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Μειώστε το ρεύμα του κινητήρα: | 7Α | Μειώστε τη συχνότητα του κινητήρα: | 50hz |
| Μειώστε την ισχύ του κινητήρα: | 1.5KW | Μειώστε την ταχύτητα του κινητήρα: | 3000 στροφές ανά λεπτό |
| Μειώστε την τάση του κινητήρα: | 380V | ||
| Επισημαίνω: | Διαρκής υπηρεσία αλέσεως,Υπηρεσία παρακμής πολλαπλών λειτουργιών,Ανθεκτικό στην φθορά σύστημα άλεσης προς τα κάτω |
||

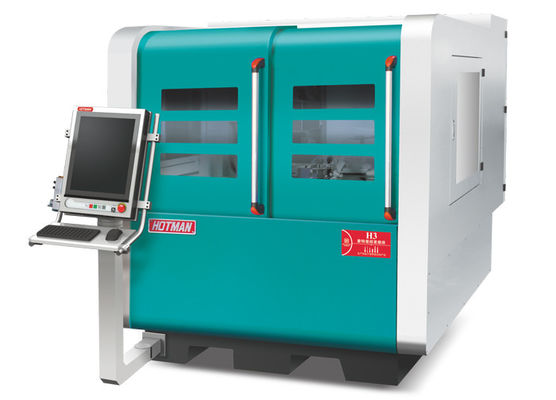

Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

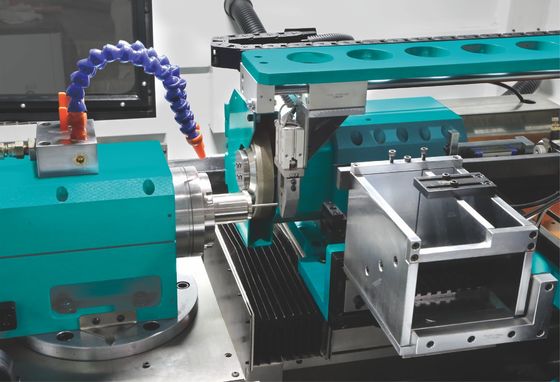

3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.

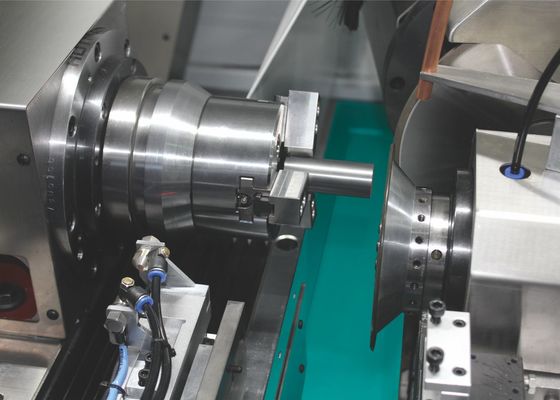

5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
1Η εγγύηση ισχύει για ένα έτος από την υπογραφή της τελικής αποδοχής.
Το κόστος του εργατικού δυναμικού και το κόστος του εξαρτήματος
Μετά την περίοδο εγγύησης, ο προμηθευτής παρέχει την πληρωμένη υπηρεσία για μεγάλο χρονικό διάστημα.
2Ο προμηθευτής προγραμματίζει τεχνικούς που παρέχουν δωρεάν στον πελάτη την ακόλουθη κατάρτιση:
Εφαρμογή της μηχανής, αλλαγή τροχών, συντήρηση υδραυλικού οχήματος, αλλαγή σφραγίδων και σφραγίδων, συντήρηση ηλεκτρικών εξαρτημάτων, ασφάλεια λειτουργίας, βασική αντιμετώπιση προβλημάτων κλπ.
3Ο πελάτης φροντίζει να παρακολουθήσουν οι χειριστές την εκπαίδευση, η οποία διαρκεί 1-3 εργάσιμες ημέρες.προκαλείται από τους χειριστές του πελάτηΣε περίπτωση επιπλέον εκπαίδευσης που ζητείται από τον πελάτη, το κόστος της εκπαίδευσης εξαρτάται από το περιεχόμενο της εκπαίδευσης για λεπτομέρειες.
4Κατά τη διάρκεια της κατάρτισης, ο πελάτης παρέχει δωρεάν το μεσημεριανό γεύμα για τον εκπαιδευτή, ενώ ο προμηθευτής πληρώνει ο ίδιος τις υπόλοιπες διαμονές.
5Για το παράπονο σχετικά με το μηχάνημα, ο προμηθευτής θα απαντήσει εντός 12 ωρών και θα παράσχει τη λύση.
και να προετοιμάσει τεχνικούς για να φτάσουν στο χώρο εντός 48 ωρών, όταν είναι απαραίτητο.
