Εργαστήρα άλεσης H3

Ειδικότητα:

1Η βάση του μηχανήματος και τα κύρια δομικά μέρη αποτελούνται από χυτοσίδηρο FC-30 μεχανίτη.

Μετά την εξομάλυνση της θερμικής επεξεργασίας, η βάση και τα εξαρτήματα χυτοσιδήρου παραμένουν για φυσική επεξεργασία γήρανσης.

Η βάση χυτοσίδηρου και τα κύρια μέρη είναι μεταποιημένα σε παγκόσμια κορυφαία μηχανήματα, όπως YASDA, MITSUI

Μετά την εκμετάλλευση, όλες οι επιφάνειες οδοντωτής, που έρχονται σε επαφή

Οι επιφάνειες και οι επιφάνειες τοποθέτησης οδηγού υπόκεινται σε χειροκίνητο φτυάρισμα.

μακρά διάρκεια ζωής υψηλής ακρίβειας σε επίπεδο μικρών.

2Το πρόγραμμα CNC αναπτύχθηκε από κοινού με το Hotman, το οποίο είναι ένα εξαιρετικά αυτόματο σύστημα άλεσης, όπου

Η οθόνη αφής του είναι διαδραστική.

Η διασύνδεση βήματος άλεσης μπορεί να δημιουργηθεί μόνο με εύκολες οδηγίες χειροκίνησης, περιττές με ένα παραδοσιακό

Η κατασκευή προγραμμάτων CNC.

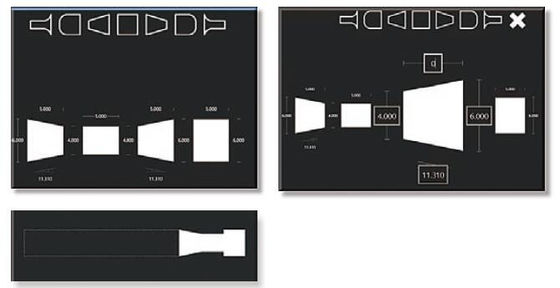

3Ο χειριστής μπορεί να δημιουργήσει γρήγορα μια διεπαφή άλεσης, επιλέγοντας τα διαγράμματα καθορισμού και εισάγοντας το

παραμέτρους που βασίζονται στο σχήμα του μέρους.

4Οι ακριβείς γραμμικοί οδηγοί και οι στροφές σφαίρας λιπαίνονται συνεχώς από τις κεντρικές μονάδες λιπαντικής.

Το σύστημα ψύξης και λίπανσης

Το σύστημα διαχωρίζεται από τη βάση της μηχανής, η οποία εξαλείφει τις δονήσεις στη βάση και είναι καλύτερη για

θερμική ακτινοβολία.

5.Υπάρχει ένα εσωτερικό σύστημα ψύξης υγρού μέσα στο υψηλής ακρίβειας ηλεκτρικό σπινδύλιο για να διατηρήσει μια σταθερή

Επιπλέον, μπορεί να εξοπλιστεί με συσκευή ρύθμισης ταχύτητας και η μέγιστη γραμμική ταχύτητα τροχού

μπορεί να φθάσει τα 90 m/s, τα οποία ανταποκρίνονται στις απαιτήσεις της άλεσης διαφόρων διαμέτρων με υψηλή απόδοση.

6Το μηχάνημα είναι εξοπλισμένο με σύστημα ελαστικών Schaublin, υψηλής ακρίβειας και μακράς διάρκειας.

7Το ρομπότ φόρτωσης και εκφόρτωσης του εξαρτήματος κινούνται από 3 servo κινητήρες ANCA, που κινούνται σε ακριβείς γραμμικούς οδηγούς.

Το σύστημα αυτό παρέχει υψηλή αποτελεσματικότητα, υψηλή ακρίβεια και βολική λειτουργία μέσω της

όλη τη διαδικασία.

8.Χρησιμοποιήστε συσκευή μέτρησης τύπου επαφής Marposs (Ιταλία) ή λέιζερ τύπου Keyence (Ιαπωνία), τοποθετημένη στο μπροστινό μέρος του εξαρτήματος

για την ακριβή άλεση σταδίων, για να εξασφαλιστεί η ανοχή μήκους άλεσης, καθώς και για την αντιστάθμιση και την εξάλειψη του σφάλματος

λόγω φορτίου και συμπίεσης.
