| Στροφή πίσω του γροθού: | 0-18° | Η τροχιά τριβής τροφοδοτεί πίσω την ισχύ του κινητήρα: | 0.75kw |
|---|---|---|---|
| Επιστροφή τροφοδοσίας του τροχού τριβής: | 1420 r/min | Ταχύτητα τροφοδοσίας πίσω από το γουρούνι: | 00,1-3 mm/min |
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δύναμη κινητήρα τροφοδοσίας του γροθιού: | 0.75kw |
| Τεχνολογία τροφοδοσίας τροχού αλέσεως: | 1420 r/min | Ταχύτητα τροφοδότησης του γροθού: | 00,1-3 mm/min |
| Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW | Ταχύτητα του κινητήρα του γρανάζοντα: | 1420 r/min |
| Ταχύτητα του τροχού άλεσης: | 2800r/min | Ονομασία προϊόντος: | Πανεπιστημονική μηχανή άλεσης |
| Δύναμη κινητήρα τροφοδοσίας εργασίας: | 0.75kw | Μέγεθος του τραπεζιού εργασίας: | 200*400 χιλιοστά |
| Ταχύτητα του πίνακα εργασίας: | 00,1-3 mm/min | ||
| Επισημαίνω: | 0.75KW Παγκόσμια Στρίβλισσα,Πλήρης μηχανή άλεσης 1420r/min,Σταθερή ακρίβεια CNC άλεσης |
||

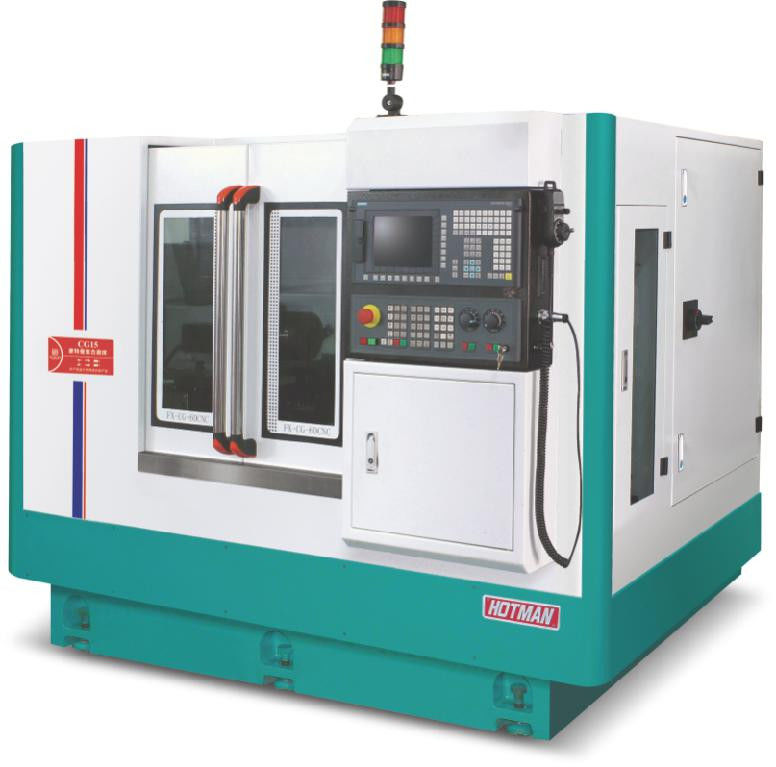

Υψηλής ακρίβειας μηχανή κοπής CNC-CG15
Εργαλείο επεξεργασίας μικρών εξαρτημάτων:

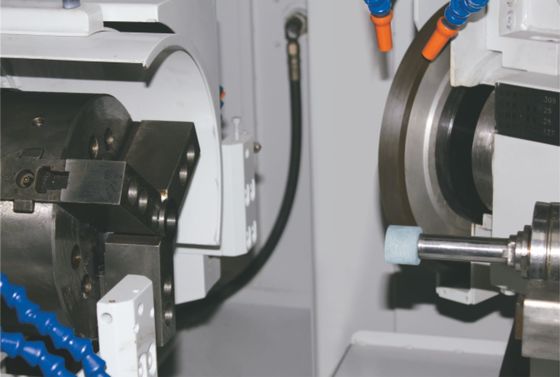

Διατίθενται διάφορες μεθόδοι συμπίεσης:
●Τρία σφιχτά σαγόνια
●Σφραγίσματα τύπου collet
Βιομηχανία εφαρμογής:
●Βιομηχανία κολλέτων
●Βιομηχανία τροχαίων
●Τα τμήματα του κιβωτίου οδηγού, των ατμομηχανών
●Υδραυλική/πνευματική θήκη άξονα κίνησης
●Τα τμήματα με πίνακα
● Ιατρικό όργανο
| ΠΈργο | Μονάδα | ΣχήμαΓΚ15 | |
| Δυναμικό επεξεργασίας |
Μέγιστη εξωτερική διάμετρος άλεσης |
χμ | Φ200 |
|
Εσωτερική διάμετρος άλεσης |
χμ | Φ6·Φ80 | |
| Μέγιστο μήκος εργασιακού τεμαχίου | χμ | 150 | |
|
Διάμετροι εξωτερικού στρογγυλού γρανάζοντα |
χμ | Φ405*Φ127*40 | |
|
Ταχύτητα σπινδέλου του τροχού άλεσης εσωτερικής διάτρησης |
στροφές | 10,000-50,000 | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Αριθμητικό σύστημα ελέγχου | Εγκατάσταση | Siemens 828D | |
|
Κέντρο σπινδύλου του τροχού άλεσης σε ύψος εδάφους |
χμ | 1035 | |
| Χ, Υ, Ζ | Σερβοκινητήρας | KW | 1.5 |
| Τετάρτη | στροφές | 2000 | |
| Γωνία περιστροφής της κεφαλής εργασίας (χειροκίνητο) | βαθμός | ± 15o | |
| Υπηρεσία τροφοδοσίας X, Y, Z | KW | 1.5*3 | |
| Χ, Υ, Ζ ταχύτητα τροφοδοσίας | στροφές | 3000 | |
| Ελάχιστη μονάδα τροφής | χμ | 0.001 | |
|
Στροφή τροφοδοσίας της κεφαλής εργασίας στον άξονα Χ |
χμ | 450 | |
| Στροφή τροφοδοσίας άξονα Y και Z | χμ | 250 | |
|
Άλλα |
Κινητήρας αντλίας ψύξης | KW | 0.37 |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
|
Μέγεθος μηχανής (μήκος * πλάτος * ύψος) |
χμ | 2355 × 2100 × 1800 | |
| Βάρος της μηχανής | χιλιόγραμμο | 4000 | |
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
