| σύστημα ψύξης: | Υδατοψυγμένα | γωνία άλεσης: | 90° |
|---|---|---|---|
| ΣτρίβωσηΔυνατότητα: | 200 χιλιοστά | Στρίψιμο: | 2 χιλιοστά |
| Τρίχωση: | 200m/min | Στρίψιμο: | 150 χιλιοστά |
| Υλικό: | Χάλυβας | Ονομασία: | Μηχανή άλεσης Step Down |
| θόρυβο: | 60 dB | Δύναμη: | 500W |
| προστασίαΣύστημα: | - Ναι, ναι. | Μέγεθος: | Μεσαία |
| ταχύτητα: | 3000 στροφές ανά λεπτό | Τετάρτη: | 380V |
| Βάρος: | 10 κιλά | ||
| Επισημαίνω: | Τετραάξονα Step Down Στρίψιμο Μηχανή,Ακριβότητα της μηχανής άλεσης Step Down,Μηχανή τριβής ακρίβειας τεσσάρων αξόνων |
||

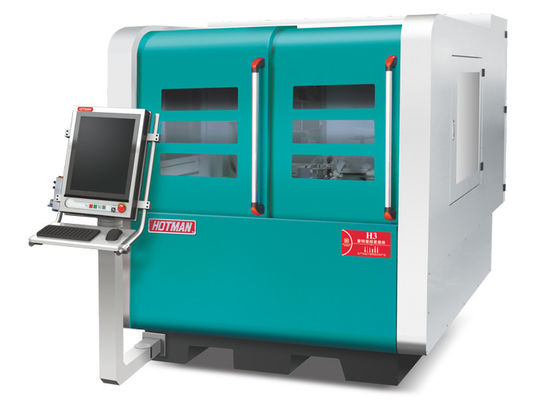

Μεγάλη ακρίβεια CNC βήμα προς τα κάτω άλεση-H3

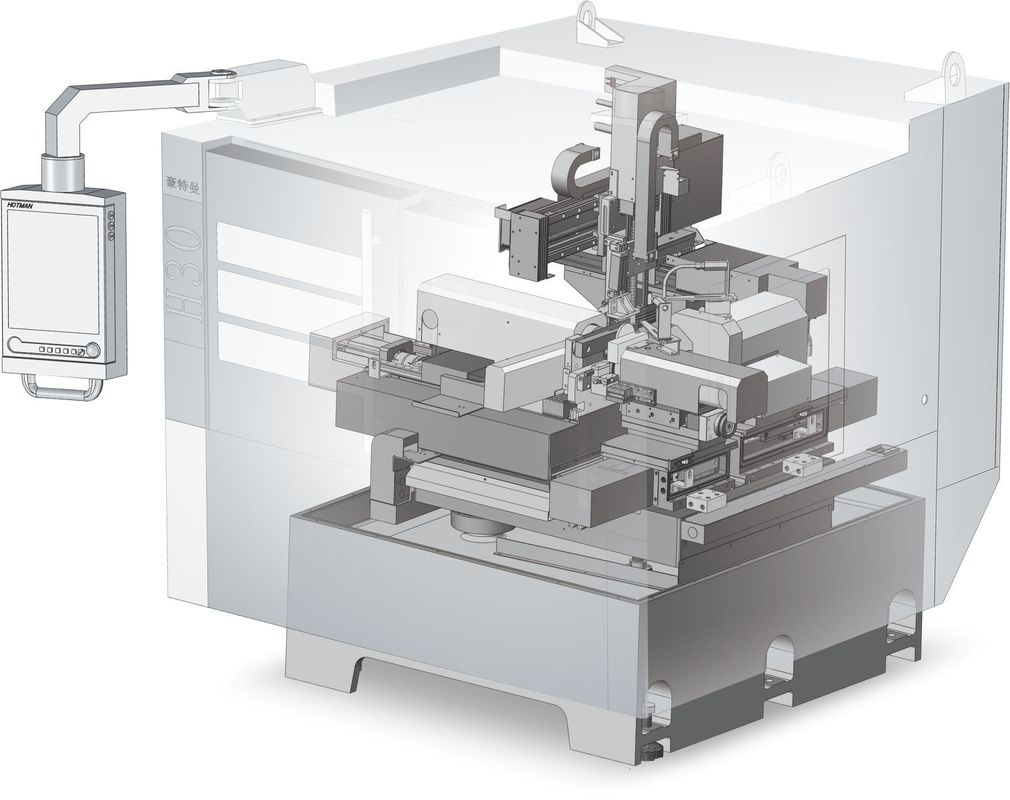

Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Εξυπνή λύση άλεσης

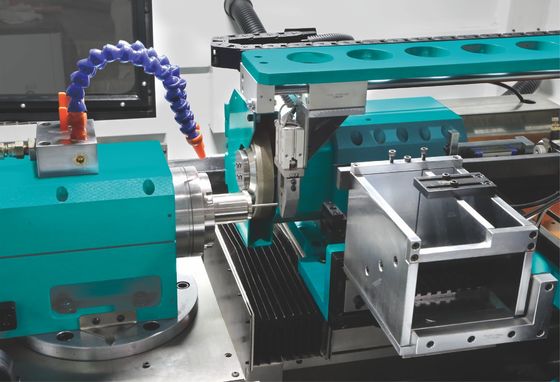

● Το τετραάξονο μηχάνημα άλεσης διαφοράς τμημάτων είναι εξοπλισμένο με μηχανισμό φόρτωσης και εκφόρτωσης με χειριστή τριάξονα για την πραγματοποίηση επεξεργασίας παρτίδων εξαρτημάτων.
● Σύστημα μέτρησης σε απευθείας σύνδεση, για να διασφαλιστεί η ακρίβεια των μακροχρόνιων ανεξέλεγκτων.
● Η πρώτη συσκευή συμπίεσης κομματιού τύπου κέντρωσης στην Κίνα, στην διαδικασία άλεσης για την επίτευξη ανώτερης συγκεντριστικότητας.
● Η ακατέργαστη μηχανική επεξεργασία και ο άξονας τελικής επεξεργασίας ταιριάζουν αποτελεσματικά, μέσω της διαφοράς διαμέτρου για να επιτευχθεί η καλύτερη ακρίβεια και τελική επιφάνεια.
● Το σύστημα ελέγχου και το λογισμικό που αναπτύχθηκαν ανεξάρτητα από την Hotman μπορούν να συνειδητοποιήσουν την ταχεία επεξεργασία και δημιουργία του εργαστηρίου.
Διάστημα διαμέτρου του εργαστηρίου άλεσης:Ø0,05~ 20,0 mm
Μέγιστο μήκος του εργαστηρίου άλεσης:200 χιλιοστά
| - Όχι, όχι. | Σχέδιο | Μονάδα | Πρότυπο: H3 | |
| 1 |
Περιοχή διαμέτρου εργασιακού τεμαχίου σύσφιξης |
χμ | 0.05-20 | |
| 2 |
Περιοχή διαμέτρου του εργαστηρίου άλεσης |
χμ | 0.05-20 | |
| 3 |
Μέγιστο μήκος του εργασιακού κομματιού συμπίεσης/τρίχωσης |
χμ | 300/200 | |
| 4 |
Σύστημα ελέγχου (άξονας CNC-4) |
ΑΝΚΑ-Χ/Υ/Ζ/Ζ′ | ||
| 5 |
Σύστημα σταθμού τροφοδοσίας και λήψης (άξονας CNC-3) |
ΑΝΚΑ-Υ/Β/Δ | ||
| 6 |
Άλλες συσκευές |
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | 250x20x31.75 |
| 7 |
Δυναμική ταχύτητα του τροχού άλεσης (αυτοκινητοποιημένο σπινθήρα) |
στροφές | 0~9000 | |
| 8 |
Μέγιστη γραμμική ταχύτητα του γρανάζοντα |
m/s | 90 | |
| 9 | Μηχανή στρογγυλοτροχιάς | KW | 18.5/22/30 | |
| 10 |
Τελειωτική άλεση |
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | 150*20*31.75 |
| 11 |
Δυναμική ταχύτητα του τροχού άλεσης (αυτοκινητοποιημένο σπινθήρα) |
στροφές | 0~14000 | |
| 12 |
Μέγιστη γραμμική ταχύτητα του γρανάζοντα |
m/s | 90 | |
| 13 | Μηχανή στρογγυλοτροχιάς | KW | 3.5/8.5 | |
| 14 | Ελάχιστη τροφοδοσία στον άξονα X/Y/Z/Z | χμ | 0.001 | |
| 15 | Δρόμος στον άξονα Χ (εξά με χοντρό σκελετό) | χμ | 73 | |
| 16 | Στροφή στον άξονα Y (άξονας λεπτής άλεσης) | χμ | 40 | |
| 17 | Στροφή στον άξονα Z (κεφάλι εργασίας) | χμ | 374 | |
| 18 | Στροφή στον άξονα Z (τέταρτος άξονας) | χμ | 52 | |
| 19 | Σερβοκινητήρας άξονα X/Y/Z/Z | KW | 2.0 | |
| 20 | Μηχανή σπινδύλας με κεφαλή εργασίας | KW | 1.0 | |
| 21 | Ταχύτητα σπινθήρα της κεφαλής εργασίας | στροφές | 0-3000 | |
| 22 | Αντλία πετρελαίου υψηλής πίεσης | KW | 0.25 | |
| 23 | Τρόπος περιστροφής του σπινθήρα της κεφαλής εργασίας | ακινητοποίηση | ||
| 24 | Βεβαιώστε τη λειτουργία τοποθέτησης μήκους | προεπιλογή | ||
| 25 | Ενεργοκινητήρας με χειριστήρα U/V/W άξονα | KW | 1.0 | |
| 26 | Υδροφόρος δεξαμενή | χμ | 300*300*1000 | |
| 27 | Ακαθάριστο βάρος (περίπου) | Κίλο | 5000 | |
| 28 | Συνολικές διαστάσεις (μήκος × πλάτος × ύψος) | χμ | 2390*2752*2050 | |
