| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Γωνία τρύπας του τροχού άλεσης: | 45° |
|---|---|---|---|
| Βαθμό τρύπας του γουρουνιού: | 20 χιλιοστά | Διάμετρος τρύπας τροχού άλεσης: | 20 χιλιοστά |
| Απόσταση από την τρύπα του τροχού άλεσης: | 50 χιλιοστά | Αριθμός τρύπας του γρανάζοντα: | 4 |
| Διαχωρισμός τρύπων του τροχού άλεσης: | 50 χιλιοστά | Υλικό γουρουνιού: | Διαμάντι |
| Μέγεθος του αλεξίπτωτου: | 200 χιλιοστά | Ταχύτητα του τροχού άλεσης: | 1400 στροφές ανά λεπτό |
| Δυνατότητα εκτόξευσης: | 20 χιλιοστά | Κατανάλωση ενέργειας: | 2.2kw |
| Πηγή ενέργειας: | Ηλεκτρική ενέργεια | Τύπος: | Κυλινδρική μηχανή μύλων |
| Τετάρτη: | 380V | ||
| Επισημαίνω: | 380V κυλινδρική μηχανή άλεσης,Πολυλειτουργική κυλινδρική μηχανή άλεσης,Ηλεκτρική κυλινδρική μηχανή άλεσης |
||

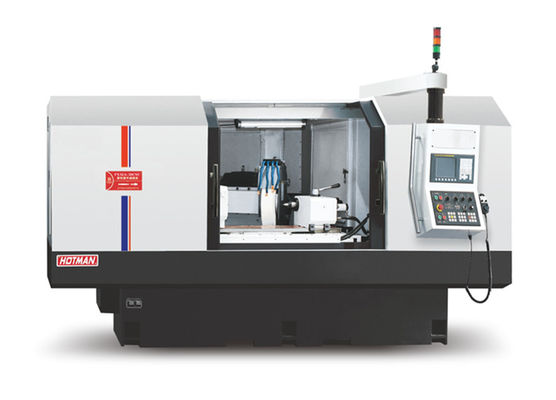

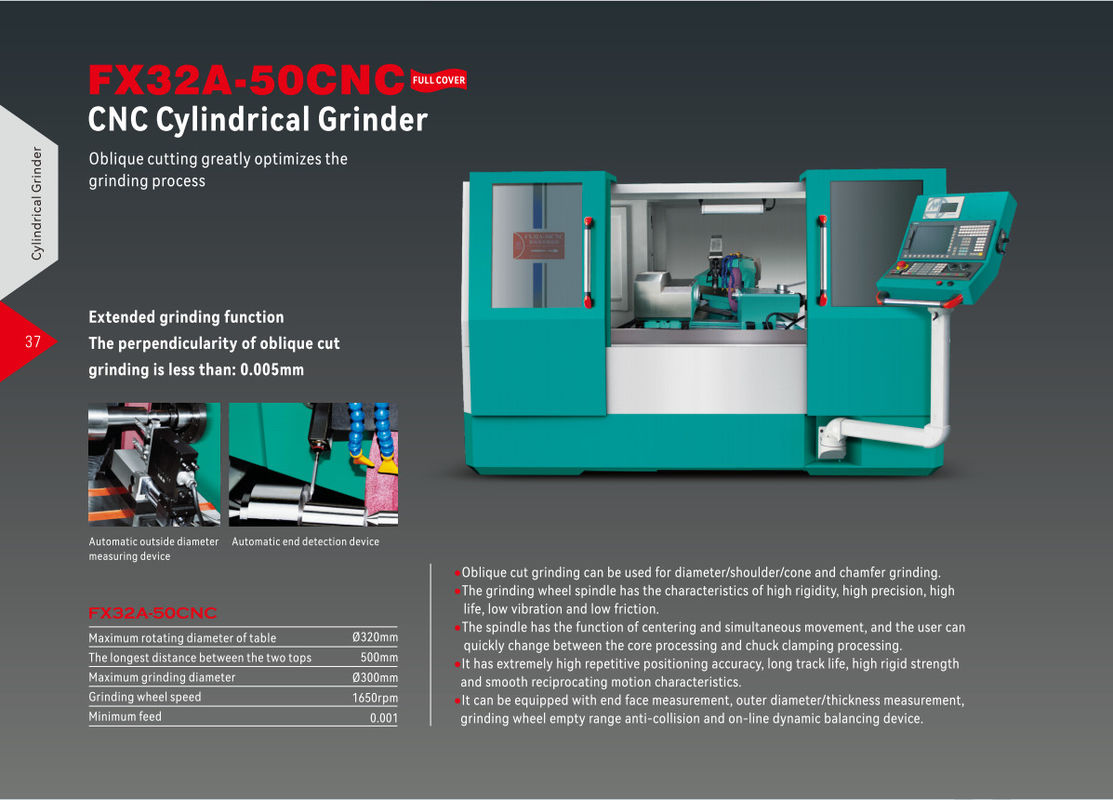

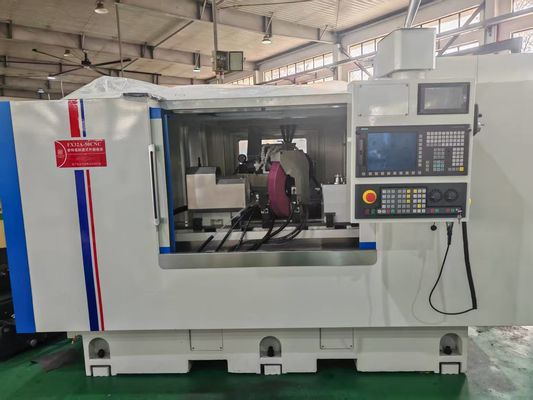

Υψηλής ακρίβειας κυλινδρική μηχανή CNC FX32A-50CNC
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32A-50CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού |
χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δακτυλιδιών |
χμ | 500 | |
|
Μέγιστη διάμετρος άλεσης |
χμ | 300 | |
|
Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές |
Κίλο | 60 (πάνω κέντρο) 20 (εργαζόμενο κεφάλι) | |
|
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | 450×50×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
|
Μέγιστη γραμμική ταχύτητα του γρανάζοντα |
m/s | 35 | |
|
Σύστημα ελέγχου
|
Ελεγκτής | ΣΙΜΕΝΣ | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 60 |
|
Άξονας Χ ταχύτητα κίνησης |
m/min | 6 | |
| Στροφή τροφοδότησης | χμ | 260 | |
|
Ελάχιστη μονάδα ρύθμισης του άξονα Χ |
χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση |
χμ | 40 |
| 顶针规格/Thimble προδιαγραφή | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης |
m/min | 8 |
|
Ελάχιστη τροφοδοσία στον άξονα z |
χμ | 0.001 | |
| Μέγιστη διαδρομή | 600 | ||
| Γωνία περιστροφής | Σημείο | +6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς |
Κου | 5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ | Κου | 2.2 | |
| Μηχανή τροφοδοσίας άξονα Z | Κου | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | Κου | 1.5 | |
| Κινητήρας αντλίας ψύξης | Κου | 0.18 | |
| Κινητήρας αντλίας λάδις απορροής | Κου | 0.75 | |
| Λιπαντικό έλαιο | Κου | 0.1 | |
|
Τυπική ακρίβεια |
Στρογγυλότητα | χμ | 0.0015 |
| Κύλινδρος | χμ | 0.003 | |
| Καθαρότητα | χμ | 0.003 | |
| Ακριβότητα θέσης στον άξονα Χ | χμ | 0.003 | |
| Ακριβότητα θέσης στον άξονα Z | χμ | 0.004 | |
|
ακρίβεια επαναλαμβανόμενης τοποθέτησης στον άξονα Χ |
χμ | 0.002 | |
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης στον άξονα Z |
χμ | 0.002 | |
| Ακατέργαστη | χμ | ≤Ra0.25 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 5000 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 6000 | |
|
Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) |
χμ | 3500 × 3000 × 2000 | |
