Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Μηχανή τριβής χωρίς κέντρο CNC | Μέγεθος του αλεξίπτωτου: | 610*305*304,8mm |
|---|---|---|---|
| Διάμετρος του τροχού άλεσης: | 305mm | Δύναμη του κινητήρα του γρανάζοντα: | 2-7,5 kW |
| Ταχύτητα του τροχού άλεσης: | 3000-6000 στροφές ανά λεπτό | Απόσταση του κέντρου του σπινδέλου του γρανάζοντα τροχού: | 200-300 χιλιοστά |
| Ακριβότητα ρύθμισης της απόστασης κέντρου του ελαττωματικού τροχού: | 00,01 mm | Μέθοδος ρύθμισης της κεντρικής απόστασης του σπινθήρα του γουναριού: | Εγχειρίδιο |
| Στρογγυλοτροχιά Στρογγυλοτροχιά Κέντρο Διάταξη απόστασης Δύναμη κινητήρα: | 2-7,5 kW | Πεδίο ρύθμισης της απόστασης κέντρου του σπινδέλου του γραμμωτικού τροχού: | 0100mm |
| Διάταξη κεντρικής απόστασης του σπινθήρα του τροχού αλέσεως: | 0-1000 στροφές ανά λεπτό | Στρογγυλοτροχείο Στρογγυλοτροχείο Κέντρο ύψος: | 100-200 χιλιοστά |
| Δύναμη κινητήρα σπινθήρα γρίφτου: | 2-7,5 kW | Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000-6000 στροφές ανά λεπτό |
| Κώνος άξονας τροχού λείανσης: | Μορς #4 | Διάμετρος του τροχού άλεσης: | 20 έως 50 mm |
| Επισημαίνω: | Μεταλλουργός χωρίς κέντρο υψηλής ακρίβειας,Στρώση σχήματος Στρίψιμο χωρίς κέντρο,Υπερ-ισχυρή δύναμη άλεσης Μηχανή άλεσης |
||

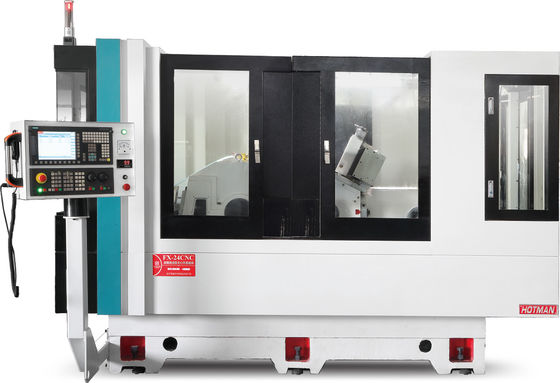

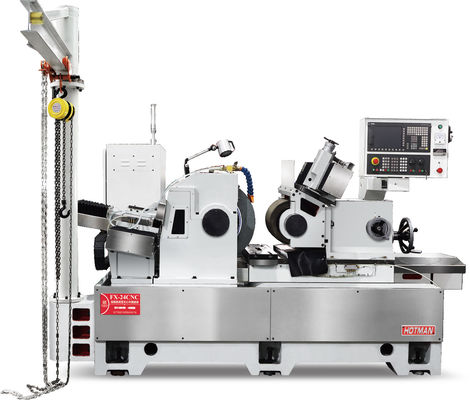

Μεγάλη ακρίβεια CNC Centerless Στρίφτης, χειροκίνητο πρακτικό ανθεκτικό στη φθορά Στρίφτης FX-24CNC
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
3Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Τεχνικά εξαρτήματα:
|
- Όχι, όχι. |
Σχέδιο |
Τοποθεσία καταγωγής |
Εταιρεία/Μοντέλο |
Ποσότητα |
| 1 |
Στρογγυλοτροχείο/στρογγυλοτροχείο ρύθμισης |
Κίνα | Χότμαν | 2 κομμάτια |
| 2 | Μηχανή γρίφωσης | / Aiwan | 1η ομάδα | |
| 3 |
Σερβοκινητήρας τροχού καθοδήγησης |
Αϊβάν | Ταϊντά | 1 σύνολο |
| 4 | Στροφή σφαίρας | Ιαπωνία | THK | 3 κομμάτια |
| 5 |
Αριθμητικό σύστημα ελέγχου |
Γερμανία/Ταιβάν |
Siemens/Νέα Γενιά |
1 σύνολο |
| 6 | Σερβοκινητήρας |
Γερμανία/Ταιβάν |
Siemens/Νέα Γενιά |
3 ομάδες |
| 7 |
Τυποποιημένος άλεμος |
Σαγκάη | 1 κομμάτι | |
| 8 | Τυπικός τροχός καθοδήγησης | Ταϊβάν | 1 κομμάτι | |
| 9 |
Υδραυλικός σταθμός εργασίας (απόθεμα πετρελαίου και αντλία πετρελαίου, κινητήρας αντλίας πετρελαίου) |
Ταϊβάν | OMAX | 1 ομάδα |
| 10 | Πένα με διαμαντένιο μαχαίρι | Ταϊβάν | 2 κομμάτια | |
| 11 | Υδροδοχείο και αντλία | Ταϊβάν | BAOYUAN | 1 σύνολο |
| 12 |
Ηλεκτρονικό σύστημα ελέγχου |
Πεκίνο | 1 σύνολο | |
| 13 | Φώτα λειτουργίας | Σενζέν | 1 ομάδα | |
| 14 |
Σταματήστε το κάλυμμα εργαλείου, σταματήστε το πρότυπο πλάκα εργαλείου |
Γκουανγκντόνγκ | Χότμαν | 1 σύνολο |
| 15 |
Μέσα από την υποστήριξη εργαλείου, μέσω της τυπικής πλάκας μαχαίρι |
Γκουανγκντόνγκ | Χότμαν | 1 σύνολο |
| 16 |
Ομάδα εργαλείων σχεδίασης φλάντζας |
Γκουανγκντόνγκ | Χότμαν | 1 σύνολο |
| 17 |
Εργαλειοθήκη και εργαλεία συντήρησης |
Γκουανγκντόνγκ | Χότμαν | 1 σύνολο |
| 18 | Μηχανές εργαλείων, οριζόντιες βίδες για τα θεμέλια και υποστρώματα για τα θεμέλια | Γκουανγκντόνγκ | Χότμαν | 1 σύνολο |
