| Διάμετρος του τροχού άλεσης: | Min 6mm, Max 150mm | Μέγιστο βάθος άλεσης: | 150 χιλιοστά |
|---|---|---|---|
| Δύναμη του κινητήρα του γρανάζοντα: | 0.75kw | Ταχύτητα του κινητήρα του γρανάζοντα: | 2800r/min |
| Τετάρση του κινητήρα του γρανάζοντα: | 220V | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Δυνατότητα εκτόξευσης: | 20 mm | Δύναμη: | 2.2KW |
| ΓΙΑΡΙΑ: | 2800r/min | Μέγεθος πίνακα: | 400 χιλιοστά |
| Ταχύτητα πίνακα: | 2-20m/min | Ταξίδι στο τραπέζι: | 300 χιλιοστά |
| Τετάρτη: | 220V | Βάρος: | 400 κιλά. |
| Γωνία περιστροφής της κεφαλής τροχού: | ±30° | Καθαρό βάρος: | 1500 κιλά |
| Βάρος του εργασιακού αντικειμένου: | 100 κιλά | Ταχύτητα περιστροφής του εργαλείου: | 50 στροφές ανά λεπτό |
| Δύναμη κινητήρα τραπεζιού: | 0.75kw | Κινητήρας τροχού άλεσης: | 7.5kw |
| Δύναμη κινητήρα τροχού: | 2.2KW | Συχνότητα: | 50Hz |
| Πηγή ενέργειας: | Ηλεκτρικό | Μέγεθος κομματιών προς κατεργασία: | 50-200 χιλιοστά |
| Κουκλίτης: | MT-3 | Μέγεθος: | 1300*1300*1700mm |
| Επισημαίνω: | Εσωτερικός γλεύκτης μικρής εσωτερικής διαμέτρου,Διαφορετικών μεγεθών εσωτερικό άλεμα εργασιακού υλικού,Εσωτερική γραμματομηχανή με διάμετρο τουλάχιστον 6 mm |
||

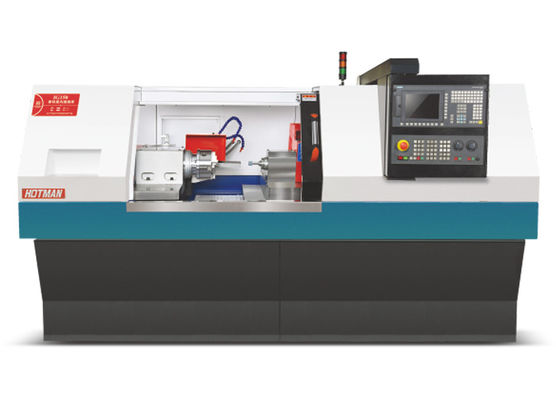

Εσωτερική γραμμωτή μικρής εσωτερικής διαμέτρου τουλάχιστον 6 mm, εφαρμόσιμη σε διάφορα μεγέθη εργαστηρίου
Ακριβότητα εργαλείου μηχανής:
Κατάλογος δοκιμών ακρίβειας εργαλειομηχανής (συμπεριλαμβάνεται)
Μετά την άλεση (αλέση) με τη μηχανή διαφορικής άλεσης της Hotman, πρέπει να πληρούνται οι ακόλουθες απαιτήσεις: (Χρησιμοποιούνται διαφορετικοί άλεση για διαφορετικά υλικά)
| - Όχι, όχι, όχι. | Σχήμα | Εργασιακό κομμάτι | Στρογγυλότητα | Ακατέργαστη |
| 1. | IC150 | Πρότυπο δείγμα | ≤ 0,002 mm | ≤Ra0.25 |
Σημείωση: ακατέργαστη άλεση (συνήθως 0,02 έως 0,05 mm), λεπτή άλεση (συνήθως 0,005 έως 0,015 mm)
Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας FC30 της Milhanna. Τα εξαρτήματα επεξεργάζονται από την YASDA, MITSUI SEIKI, TOSHIBA, ELB και άλλα παγκόσμιας κλάσης εξοπλισμούς, μετά την επεξεργασία συμπίεσης.Το μέγεθος της ακρίβειας μπορεί να φτάσει στο επίπεδο των μικρών, για να εξασφαλιστεί υψηλής ακρίβειας εξοπλισμού βασικά στοιχεία.
Οι σιδηρόδρομοι καθοδήγησης μηχανών και οι βίδες σφαίρας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

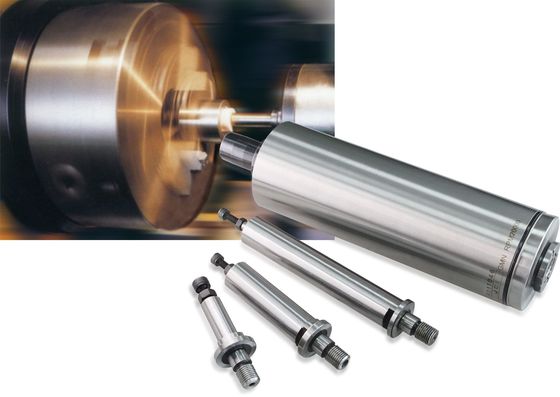

Ο σπινδύλος του τροχού άλεσης υιοθετεί δομή σπινδύλου υψηλής ακρίβειας FAG, χωρίς ξεχωριστή λίπανση, απλή συντήρηση, χωρίς επαφή μετάλλου με μέταλλο,το σπινδύλιο του γουρουνιού έχει τα χαρακτηριστικά της υψηλής ακαμψίας και της ακρίβειαςΓια την ειδική άλεση του εργαστηρίου, προαιρετικός μηχανοκίνητος περιστροφός, με τη λειτουργία αύξησης της γραμμικής ταχύτητας.
Εξοπλισμένο με το αυτόματο σύστημα άλεσης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, χειρισμός διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για επιλογή.
Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λιπαντικής και βίδα σφαίρας άλεσης ακριβείας επιπέδου C3,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
Η τυποποιημένη διαμόρφωση του σπινδέλου του γλιστριστικού τροχού είναι πίσω τέσσερις και πίσω δύο δομές ρουλεμάν.που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
Το σύστημα ψηφιακού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.Το σύστημα CNC και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτοματισμού και επισκευής και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Μοντέλο: IG150 | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 0-150 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτόματος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
