Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ταχύτητα τροφοδοσίας του γροθιού: | 00,01 έως 0,2 mm/min | Ταχύτητα πίνακα: | 0.1-3m/min |
|---|---|---|---|
| Διάμετρος του τροχού άλεσης: | 6-200 χλστ | Δρόμος τροφοδοσίας του κινητήρα του γροθιού: | 1.5 Ν.μ. |
| Ταχύτητα του τροχού άλεσης: | 32000 στροφές ανά λεπτό | Ισχύς κινητήρα τροφοδοσίας τροχού λείανσης: | 0.75kw |
| Δύναμη κινητήρα τραπεζιού: | 0.75kw | Επαναληψιμότητα κινητήρα τροφοδοσίας γροθιού: | 0.001mm |
| Ελάχιστη ανάλυση τροφοδοσίας στον άξονα X/Z: | 0.001mm | Ανώτατο ταξίδι Worktable: | 500 χιλιοστά |
| Ταχύτητα τροφοδοσίας στον άξονα Χ: | 0.1-15 | ||
| Επισημαίνω: | Υψηλής ακρίβειας μηχανή εσωτερικής άλεσης,Μεγάλο μέγεθος εσωτερική μηχανή άλεσης,Μηχανή εσωτερικής άλεσης CNC |
||

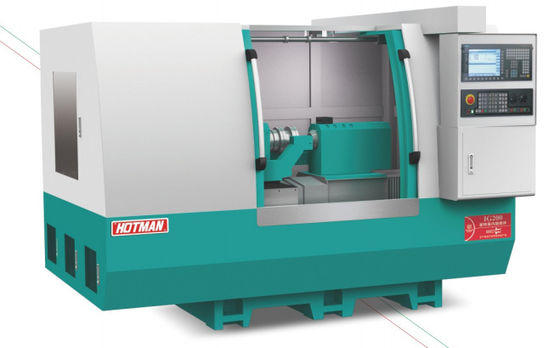

Υψηλής ακρίβειας μηχανή εσωτερικής άλεσης CNC για τεράστια μεγέθη, υπερβολικό όγκο άλεσης
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας FC30 της Milhanna, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια επεξεργάζεται με φυσική γήρανση.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Ένα αυτόματο κεντρικό σύστημα λίπανσης λιπαίνει συνεχώς τους γραμμικούς οδηγούς της μηχανής και τις στροφές μπάλας, εξασφαλίζοντας μεγαλύτερη διάρκεια ζωής και υψηλή ακρίβεια.Το σύστημα ψύξης διαχωρίζεται με το σώμα της μηχανής, το οποίο εξαλείφει τις δονήσεις και βοηθά τη θερμική ακτινοβολία.

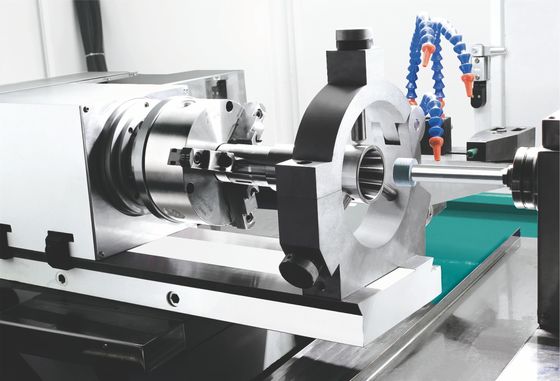

3Ο σπινδάλιος της γραμμής υιοθετεί ένα ηλεκτρικό σπινδάλιο με τα χαρακτηριστικά της υψηλής ταχύτητας, της υψηλής ακρίβειας, της υψηλής ακαμψίας, των χαμηλών δονήσεων, του χαμηλού θορύβου και της χαμηλής αύξησης της θερμοκρασίας.Το σύστημα κίνησης ψύχεται από σύστημα ψύξης με νερό για να εξασφαλίζεται ότι η κεφαλή του γρανάζοντα λειτουργεί πάντα σε θερμικά σταθερή κατάσταση., καθιστώντας τον άλεμα πιο σταθερό και διπλασιάζοντας την απόδοση εργασίας.για τεμάχια με βαθύ εσωτερικό κύκλο, ένα ενσωματωμένο σπινθήρα μπορεί να προσαρμοστεί για την επίτευξη της ακρίβειας της άλεσης.
4Το σύστημα αυτό υιοθετεί το γερμανικό σύστημα CNC της Siemens και έχει υποβληθεί σε περαιτέρω ανάπτυξη.Διαθέτει φιλική προς τον χρήστη διεπαφή χειρισμού διαλόγου ανθρώπου-μηχανής και είναι εξοπλισμένη με υψηλής απόδοσης κινητήρες servo της Siemens, το οποίο καθιστά το σύστημα CNC του εξοπλισμού και το σύστημα μεταφοράς έχουν καλύτερη συμβατότητα.που εξασφαλίζει τη σταθερότητα και την ακρίβεια της τροφοδοσίας και της άλεσης.
5Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και γροθιά σφαίρας άλεσης ακριβείας C3,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
6. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλιστριστικού τροχού είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν.που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
7Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου διακίνησης μπορεί εύκολα να αλλάξει με κουμπιά ρύθμισης στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεσης πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
8Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Άρθρο | μονάδα | IG150 | IG200 | Συσκευές | |
|
Δυναμικό επεξεργασίας |
Περιοχή διαμέτρου άλεσης | χμ | Ø6-Ø150 | Ø6-Ø200 |
● Συσκευή ψύξης της άλεσης ● Πένα με διαμάντι ● Πίνακας προσαρμογής γωνίας ● Εργαλειοθήκη και εργαλεία ● Προσαρμοστής γροθιού αλεξίπτωτου ● Στρίψιμο με μεγάλη ταχύτητα ● βασική μονάδα προσαρμογής
Ειδικά αξεσουάρ ● Υδραυλική τριαδακτυλική φλέβα 6′′ ●C φλέβα 6′′ ● 30000 στροφές ανά λεπτό Μηχανοκίνητο σπινθήρα, διαφορετική ταχύτητα ηλεκτρικό σπινθήρα ● Αυτόματη συσκευή μέτρησης εσωτερικής διαμέτρου |
| βάθος άλεσης h | χμ | 150 | 170 | ||
| Μαξ. εξωτερική διάμετρος του εργασιακού αντικειμένου | Επικεφαλής | 220 | 220 | ||
| Ακτίνα επιφάνειας εργασίας | Μμμ | 380 | 400 | ||
| Προδιαγραφές εγκατάστατου ελαστικού | 6′′ υδραυλική/χειροκίνητη γροθιά | 6′′ υδραυλική/χειροκίνητη γροθιά | |||
| Γωνία περιστροφής του κουτιού πλάι στο κρεβάτι | Σημείο | Μπροστά 2/πίσω 15 | Μπροστά 2/πίσω 20 | ||
|
Στρίψιμο παραμέτρους σπείρας τροχού |
Δύναμη σπινδέλου εσωτερικής τρύπας | KW | 1.5 | 7.5 | |
| Εσωτερική στροφή σπινδύλου άλεσης τρυπών | στροφές | 20000 Μηχανική σφαιρίδα | ηλεκτρική στροφή σπινθήρα Προαιρετική | ||
|
Στρογγυλοστάτη παραμέτρους |
Ταχύτητα σπινδέλου | στροφές | 50-1500 | 50-1500 | |
| Σχήμα σπινδέλου | Στρογγυλοφόρα δομή ελαστικού | Στρογγυλοφόρα δομή ελαστικού | |||
| Προδιαγραφές τρύπας | MT-5 | MT-5 | |||
| Μέθοδος οδήγησης με σπινθήρα | Σερβοκινητήρας | Σερβοκινητήρας | |||
|
Άξονας Χ (φουσκάλας εργαστηρίου) |
Δρόμος τροφοδοσίας στον άξονα Χ | Μμμ | 410 | 410 | |
| Ταχύτητα κίνησης στον άξονα Χ | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| Διάταξη ελάχιστης ανάλυσης τροφοδοσίας στον άξονα Χ | Μμμ | 0.001 | 0.001 | ||
| Δύναμη κινητήρα σεροκινητήρα άξονα Χ | kw | 2.2 | 2.2 | ||
|
Άξονας Z (πίνακας εργασίας) |
Γρήγορη ταχύτητα κίνησης στον άξονα Z | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Διάταξη ελάχιστης ανάλυσης τροφής στον άξονα Z | Μμμ | 0.001 | 0.001 | ||
| Μέγιστη κινητή εμβέλεια | Μμμ | 540 | 410 | ||
| Δύναμη κινητήρα σεροκινητήρα άξονα Z | KW | 2.2 | 2.2 | ||
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 7.5 | 7. 5 | |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | 2.2 | ||
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | 2.2 | ||
| Μηχανή σφαιρίδας κεφαλαίου (εξυπηρέτηση) | KW | 1.5 | 1. 5 | ||
| Μηχανή αντλίας ψύξης νερού | KW | 0.75 | 0.75 | ||
| Κινητήρας λιπαντικού | KW | 1/4 | 1/4 | ||
| Άλλα | Μέγεθος μηχανής (L × W × H) | Μμμ | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| Γ.Γ. (περίπου) | Κίλο | 3500 | 4000 | ||
Περιγραφή του προϊόντος:
Η εσωτερική μηχανή άλεσης είναι ένα απαραίτητο εργαλείο για βιομηχανικές εργασίες που απαιτούν ακριβή άλεση και τελική επεξεργασία των εξαρτημάτων.με διάμετρο 200 mm,, και μεγέθους εργασιακού μεριδίου από 50-200mm, η εσωτερική μηχανή αλέσεως είναι ικανή να χειρίζεται εργασιακά μερίδια έως και 100kg.Η ταχύτητα τροφοδοσίας του κινητήρα της γρανίστρας μπορεί να ρυθμιστεί από 50-1000rpmΗ μηχανή εσωτερικής άλεσης διαθέτει επίσης εσωτερικό σύνολο άλεσης και εσωτερικό μηχανισμό άλεσης,που επιτρέπουν στους χρήστες να παράγουν ακριβή και ακριβή εξαρτήματα.

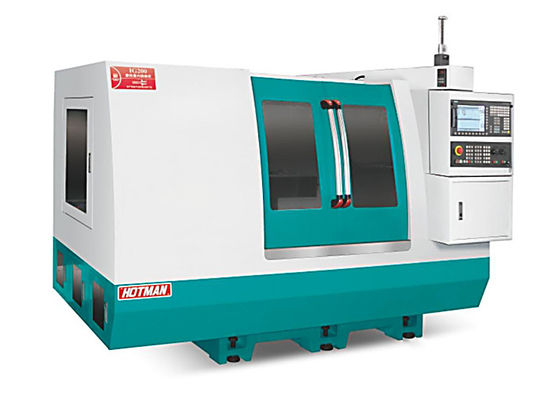

Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι ένας μηχανισμός εσωτερικής άλεσης ακριβείας που έχει σχεδιαστεί για επαγγελματική χρήση.Η ελάχιστη ποσότητα παραγγελίας για αυτό το προϊόν είναι 1 και η τιμή είναι 3Η ταχύτητα του κινητήρα τροφοδοσίας του γροθού είναι μεταξύ 50-1000rpm και το μέγεθος του τραπεζιού είναι 400mm.Η ταχύτητα της γρανάζας είναι 1400 στροφές ανά λεπτό, η διάμετρος του γρανάζοντα είναι 200 mm και η ροπή τροφοδοσίας του κινητήρα του γρανάζοντα είναι 1,5 N.m.
Η μηχανή εσωτερικής άλεσης IG200 είναι το ιδανικό εργαλείο για όσους χρειάζονται ένα αξιόπιστο και ακριβές εσωτερικό σύστημα άλεσης.Η μηχανή είναι επίσης εξαιρετικά ανθεκτική και προσφέρει ομαλή λειτουργία. Είναι κατάλληλο για μια ευρεία ποικιλία εφαρμογών, όπως το άλεμα, η βελτίωση, η γυάλωση, και πολλά άλλα.μπορείτε να είστε σίγουροι ότι παίρνετε την καλύτερη αξία για τα χρήματά σας.
Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι ένα αξιόπιστο και ακριβές εργαλείο για όσους χρειάζονται το καλύτερο εσωτερικό σύστημα άλεσης.μπορείτε να είστε βέβαιοι ότι είναι υψηλής ποιότητας. Η ελάχιστη παραγγελία είναι 1 και η τιμή είναι 3. Είναι συσκευασμένο σε ένα WOODEN BOX και ο χρόνος παράδοσης είναι 60 ημέρες. Οι όροι πληρωμής είναι T / T.Η ταχύτητα τροφοδοσίας του κινητήρα της γρίπης είναι μεταξύ 50-1000rpm και το μέγεθος του τραπεζιού είναι 400mmΗ ταχύτητα του γροθού είναι 1400 στροφές ανά λεπτό, η διάμετρος του γροθού είναι 200 mm και η ροπή του κινητήρα τροφοδοσίας του γροθού είναι 1,5 N.m.
Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι το ιδανικό εργαλείο για όσους χρειάζονται ένα αξιόπιστο και ακριβές εσωτερικό σύστημα άλεσης.Η μηχανή είναι επίσης εξαιρετικά ανθεκτική και προσφέρει ομαλή λειτουργίαΜε τα υψηλής ποιότητας εξαρτήματα και την αξιόπιστη απόδοση, μπορείτε να είστε βέβαιοι ότι παίρνετε την καλύτερη αξία για τα χρήματά σας.
Προσφέρουμε υψηλής ποιότητας εσωτερική συναρμολόγηση με προηγμένη εσωτερική μηχανή για εσωτερικό σύστημα.
Συσκευή και αποστολή μηχανής εσωτερικής άλεσης:
