Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 300 χιλιοστά | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
|---|---|---|---|
| Στρογγυλοτροχείο Στρογγυλοτροχείο Κέντρο ύψος: | 150 χιλιοστά | Δύναμη κινητήρα σπινθήρα γρίφτου: | 7.5kw |
| Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Κώνος άξονας τροχού λείανσης: | Όχι Μορς.5 |
| Διάμετρος ρυθμιστικού τροχού: | 200400mm | Ρυθμισμός ισχύος κινητήρα τροχού: | 2.2KW |
| Ρυθμισμός ταχύτητας τροχού: | 20-200rpm | Ρυθμιστικό πλάτος τροχού: | 50 χιλιοστά |
| Μετακίνηση τροχού άλεσης: | κινητήρας εναλλασσόμενου ρεύματος | Βάρος μηχανής: | 2200Kg |
| Πεδίο επεξεργασίας (διάμετρος): | 0.540mm | ||
| Επισημαίνω: | Πολυλειτουργικός Μηχανισμός Σκόρπισης,Σταθερός άκρως κεντρικός γλεύκτης,Βιομηχανικός χειροκίνητος άκρως κεντρικός λιπαντής |
||

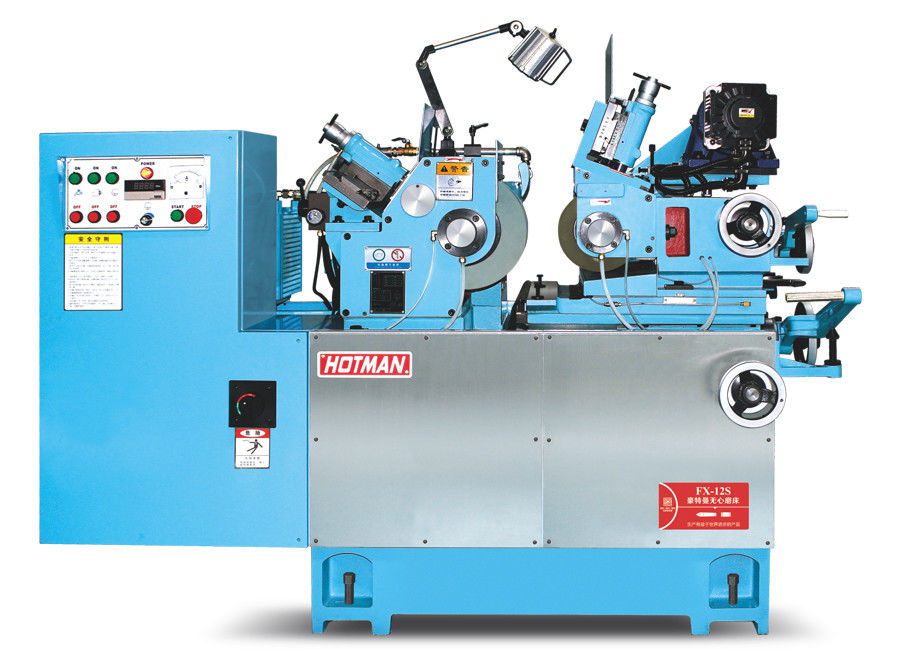

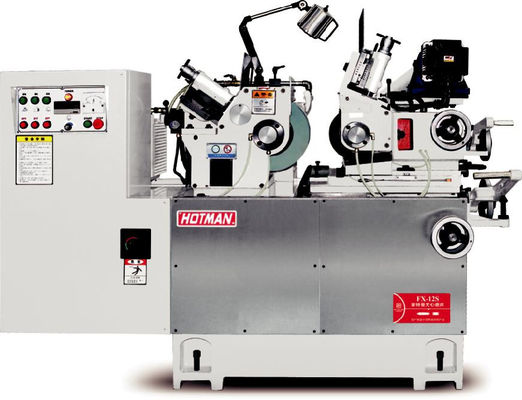

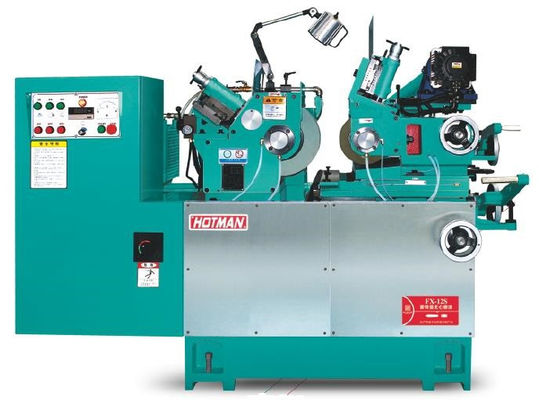

Χωρίς Κέντρο Στρίφτης Πολυλειτουργικό Σταθερό Βιομηχανικό Εγχειρίδιο Μικροδιαμέτρου Στρίφτης
Βέλτιστη απόδοση κόστους
●Μικρό αποτύπωμα, χαμηλό κόστος λειτουργίας
●Υψηλή άκαμπτη δομή, μπορεί να επιτύχει υψηλή στρογγυλοποίηση και φινίρισμα
●Η ακριβής χειροκίνητη σπάτουλα εξασφαλίζει μακροχρόνια ακρίβεια και σταθερότητα της επεξεργασίας
●Μικρή ποσότητα ζωοτροφών:0.001mm
●Διάμετρος επεξεργασίας ειδικής μηχανής:Ø0,05~0,5mm
| - Όχι, όχι. |
Σχέδιο |
Μονάδα |
Σχήμα:FX-12S |
| 1 |
Πεδίο επεξεργασίας (διάμετρος) |
Μμμ. | 0.5-40 |
| 2 |
Μέγεθος του γρανάζοντα (OD * W * OD) |
Μμμ. | Φ305*150*Φ120 |
| 3 |
Ρυθμιστικό μέγεθος τροχού (OD * W * OD) |
Μμμ. | Φ205*150*Φ90 |
| 4 | Ταχύτητα της γρανάζου | ΡΡΜ | 1950 στροφές ανά λεπτό |
| 5 |
Ρυθμιστική ταχύτητα τροχού (συνεχώς μεταβλητή ταχύτητα) |
ΡΡΜ | 0-320 |
| 6 |
Μηχανή κίνησης γουρουνιού |
KW | 7.5 |
| 7 |
Μηχανή ρύθμισης τροχών (υπηρετικός κινητήρας) |
KW | 2.0 |
| 8 |
Η υδραυλική αντλία οδηγεί τον κινητήρα |
KW | 1HP |
| 9 |
Η αντλία ψύξης οδηγεί τον κινητήρα |
KW | 0.125HP |
| 10 |
Ρυθμισμός τροχού τροφοδοσίας χειροκίνητος τροχού |
Μμμ. |
3.5/ RPM 0.02/ κλίμακα |
| 11 |
Ρυθμιστικός τροχός χειροκίνητος τροχού λεπτής ρύθμισης |
Μμμ. |
00,1/ έως 0,001/ κλίμακα |
| 12 |
Χειροκίνητος τροχός τροφοδοσίας πάγκου |
Μμμ. |
7/ RPM 0, 05/ κλίμακα |
| 13 |
Ελαστικός τροχός μικρορύθμισης τραπεζιού |
Μμμ. |
0.2/ στροφή 0.001/ κλίμακα |
| 14 | Τριμάρισμα χειροκίνητου τροφοδοτικού τροχού | Μμμ. |
1.5/ στροφή 0.01/ κλίμακα |
| 15 |
Ρυθμίστε γωνία κλίσης τροχού |
Σημείο | +5°-3° |
| 16 |
Ρυθμίστε τη γωνία περιστροφής |
Σημείο | ±6° |
| 17 | Μηχανική διάσταση | Μμμ. | 1800 × 1400 × 1450 mm |
| 18 | Μέγεθος συσκευασίας | Μμμ. | 2350 × 1650 × 1770 χιλιοστά |
| 19 | Μηχανικό βάρος | Κίλο | 1800 κιλά |
| 20 | Βάρος συσκευασίας | Κίλο | 2000 κιλά |
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2.Αυτόματο σύστημα λιπαντικής
Ο κεντρικός άξονας είναι κατασκευασμένος από κράμα χάλυβα SNCM-21H, μετά από θέρμανση, θερμική επεξεργασία καρβουρίσματος και κατόπιν κρυογενή επεξεργασία με έλεγχο υπολογιστή, η σκληρότητα της επιφάνειας του έως και HRC-62 ° πάνω,Μία μόνο αποτελεσματική στρώση σκληρύνσεως έως 1Ο σπινδύλος FX-12S υιοθετεί δυναμικό σπινδύλο με λάδι.
3Ρυθμίστε το σύστημα κίνησης των τροχών:
Ο κινητήρας κίνησης του σπινδέλου του τροχού ρύθμισης υιοθετεί τον YAS KAWA Servo Motor της Ταϊβάν, και ο ρυθμιστής ταχύτητας FX-12S ρυθμίζει 0 ~ 320rpm για να ρυθμίσει την βέλτιστη γραμμική ταχύτητα.Όταν η εξωτερική διάμετρος του τροχού ρύθμισης αλλάζει, η γραμμική ταχύτητα μπορεί να διατηρηθεί η ίδια, γεγονός που εξασφαλίζει την ακρίβεια και την τελική επεξεργασία του εργασιακού τμήματος και παράγει το καλύτερο προϊόν.
Ο κινητήρας εφοδιασμού είναι επιδέξια σχεδιασμένος και εγκατεστημένος στο κιβώτιο ρύθμισης τροχών και ενεργοποιείται απευθείας από συγχρονισμένη ζώνη.που μπορεί να χρησιμοποιηθεί για να χτυπήσει την γωνία κλίσης με τον τροχό ρύθμισης ταυτόχρονα κατά την άλεση, ώστε να εξασφαλίζεται ότι οι δύο τροχοί ζώνης είναι πάντοτε παράλληλοι,που ξεπερνά την απώλεια αδράνειας που προκαλείται από την αλυσίδα μεταφοράς πολλαπλών διατομών του παλιού τύπου centerless γλεύκτης και πολλές δυσμενείς επιπτώσεις που προκύπτουν από την αλυσίδα γωνία, και αποφεύγει την συχνή αντικατάσταση της αλυσίδας και του ελαστικού φερμουάρ.
4Συστήματα κυκλοφορίας ελαίου στο κύριο άξονα:
Ο αγωγός αυτοματοποιημένης λιπαντικής κυκλοφορίας ελαίου (πρώην αγωγός ελαίου 10 #) και η συσκευή επένδυσης πίεσης ελαίου είναι η ίδια αντλία ελαίου, εξωτερική δεξαμενή ελαίου, εύκολο να καθαριστεί και να αλλάξει το λάδι,πετρέλαιο που κυκλοφορεί μέσω του διπλού κυκλώματος φίλτρου και είναι εξοπλισμένο με ελεγκτή πίεσης, για να εξασφαλιστεί η διάρκεια ζωής του σπινθήρα.
Υπεύθυνος Επικοινωνίας: Daniel
Τηλ.:: 13790591015
