| Γωνία περιστροφής της κεφαλής άλεσης: | 360° | Μέθοδος άλεσης: | Τρίχωση επιφάνειας |
|---|---|---|---|
| Μέγεθος του αλεξίπτωτου: | 200 χιλιοστά | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Δύναμη κινητήρα: | 2.2KW | Συνολικές διαστάσεις: | 1200 mm x 1000 mm x 1800 mm |
| Ονομασία προϊόντος: | Πανεπιστημονική μηχανή άλεσης | Τραπεζική τροφή: | 00,1-3,0 mm/min |
| Μέγεθος πίνακα: | 400 mm x 200 mm | Ταξίδι στο τραπέζι: | 400 mm x 200 mm |
| Ψηλή τροφή: | 00,1-3,0 mm/min | Ψηλά ταξίδια: | 300 χιλιοστά |
| Τετάρτη: | 380V | Βάρος: | 1000 κιλά |
| Επισημαίνω: | Μηχανή άλεσης σύνθετων υλών,Παγκόσμιος Σκόφτης αναγνωριστικού OD,Πανεπιστημονική μηχανή άλεσης |
||

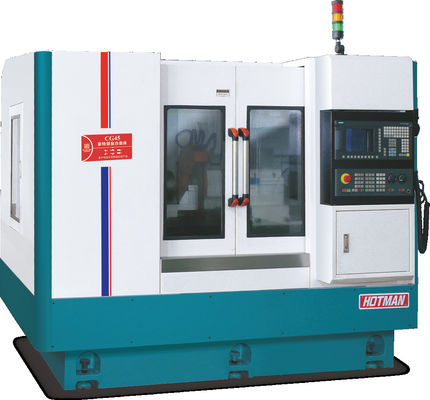

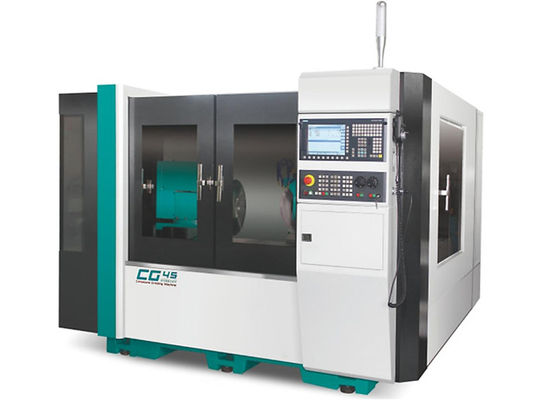

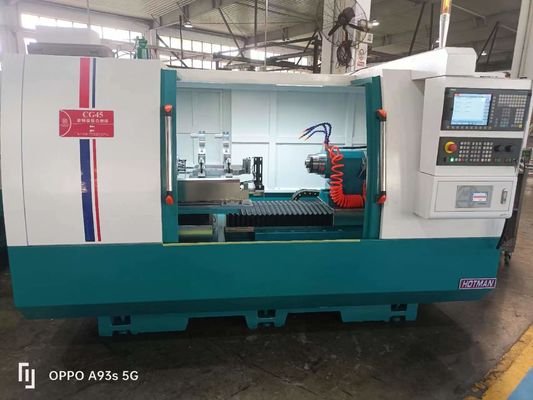

Υψηλής ακρίβειας καθολική μηχανή CNC OD & ID-CG45
Μια σύνθετη γραμμωτή που μπορεί να συνειδητοποιήσει την ολοκληρωμένη γραμμωτική του εσωτερικού κύκλου, του εσωτερικού κώνου, του εξωτερικού κύκλου, του εξωτερικού κώνου και της τελικής όψης σε μία συμπίεση.και υπάρχουν πολλά προαιρετικά αξεσουάρ για να διαλέξετεΣυμπεριλαμβανομένης της συσκευής αυτόματης περιστροφής της κεφαλής εργασίας, της συσκευής μέτρησης της εξωτερικής διάμετρου, της συσκευής μέτρησης της άκρης της άκρης, της συσκευής φίλτρου ταινίας χαρτιού-μαγνητικού, του συλλέκτη ομίχλης πετρελαίου κ.λπ.
1.Μονουδοποιημένη συναρμολόγηση: Δημιουργία μιας νέας επανάστασης της σύνθετης άλεσης.
2.Μπορεί να τρυπήσει την εσωτερική, την εξωτερική κωνική πλευρά:
Στρίψιμο σπινθήρα του εσωτερικού γρανάζοντα: 0~470mm
Στρίψιμο σπινθήρα κυλινδρικού γρανάζιμου τροχού: 0~365mm
3Συνολικά χαρακτηριστικά:
(1).Μπορεί να συνειδητοποιήσει ένα σφίξιμο, να ολοκληρώσει τον εσωτερικό κύκλο, τον εσωτερικό κώνο, τον εξωτερικό κύκλο, τον εξωτερικό κώνο, την ολοκληρωμένη άλεση σύνθετων τελικών προσώπων.
(2) Παρέχει πολύπλοκες λύσεις άλεσης υψηλής ακρίβειας, κατάλληλες για την επεξεργασία μικρών και μεσαίων τεμαχίων.
(3)
Μπορεί να εγκατασταθεί αυτόματο σύστημα τροφοδοσίας και λήψης για την κάλυψη των αναγκών της βιομηχανικής μαζικής παραγωγής.
(4) Η μονάδα άλεσης εξωτερικού κύκλου/εσωτερικού κύκλου μπορεί να συνδυαστεί ευέλικτα ανάλογα με τη ζήτηση για να προσαρμοστεί σε διαφορετικές μορφές και διαδικασίες άλεσης.
(5) Το σύστημα ελέγχου είναι φιλικό και εύκολο στην εκμάθηση. Η άλεση του εργασιακού τμήματος και η επένδυση του τροχού άλεσης μπορούν να προγραμματιστούν γρήγορα στο εργαλείο μηχανής. Η συσκευή μέτρησης σε απευθείας σύνδεση μπορεί να εγκατασταθεί.
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Οι προαιρετικοί είναι ακριβής κινητήρας DD (άμεση οδήγηση) και Heidenhain σχάρα κανόνας, η οποία μπορεί να οδηγήσει το κεφάλαιο με ακρίβεια μέσω του συστήματος CNC.Είναι πολύ βολικό για την εξωτερική κώνου και εσωτερική κώνου άλεση.

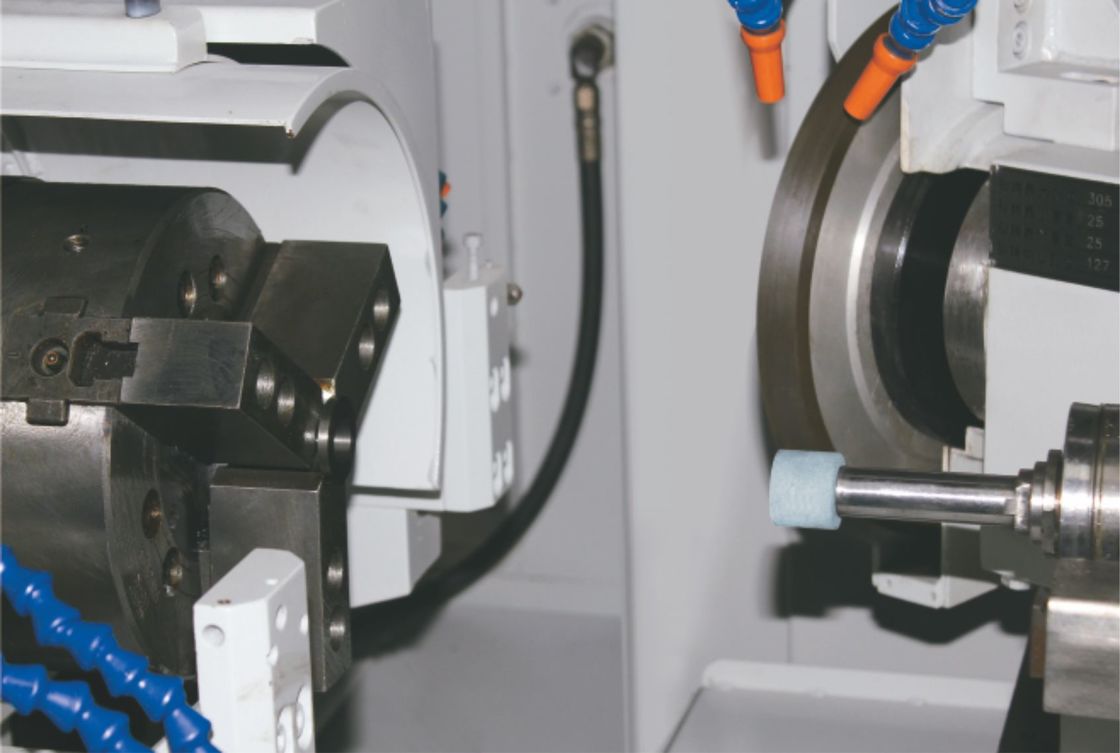

5Ο κυλινδρικός σπινδύλος του τροχού άλεσης υιοθετεί τη δομή φέροντος σπινδύλου υψηλής ακρίβειας FAG, τη δομή τύπου μανίκου, η οποία δεν απαιτεί ξεχωριστή λίπανση και είναι εύκολη στη συντήρηση.Αποφεύγει την επαφή μετάλλου με μέταλλο και μπορεί να έχει σχεδόν μόνιμη διάρκεια ζωήςΓια την άλεση ειδικών εργαστηρίων, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί ώστε να αυξηθεί η γραμμική ταχύτητα.Το εσωτερικό σπινδύλιο χρησιμοποιεί ένα ηλεκτρικό σπινδύλιο υψηλής ταχύτητας για να αποτρέψει την αντανάκλαση των εσωτερικών και εξωτερικών κινητήρων.
6. Να συνειδητοποιήσει εσωτερική σχισμή κύκλου, εσωτερική σχισμή κώνου, εξωτερική σχισμή κύκλου, και την τελική επιφάνεια σχισμή σε ένα μηχάνημα.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
