Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δύναμη του κινητήρα του γρανάζοντα: | 7.5kw | Ταχύτητα του τροχού άλεσης: | 1450 στροφές ανά λεπτό |
|---|---|---|---|
| Μέγιστη αλέθοντας διάμετρος: | 400 χιλιοστά | Μέγιστο μήκος άλεσης: | 1000 χιλιοστά |
| Συνολικές διαστάσεις: | 2200x1450x1750 χιλιοστά | Ηλεκτρική τροφοδοσία: | 380V/50Hz |
| Ονομασία του προϊόντος: | Μηχανή CNC κυλινδρικής άλεσης | Ταχύτητα πίνακα: | 0.1-10m/min |
| Γωνία περιστροφής πίνακα: | ±30° | Ταχύτητα περιστροφής πίνακα: | 0.1-1.5rpm |
| Τύπος: | Κυλινδρική μηχανή μύλων | Βάρος: | 2500 κιλά |
| Δύναμη κινητήρα κεφαλαίου εργασίας: | 0.75kw | Μέγεθος του εργασιακού υλικού: | 2001000mm |
| Tailstock ταξίδι: | 150 χιλιοστά | Κατανάλωση ενέργειας: | 2.2KW |
| Τετάρτη: | 380V/50Hz | Τρίχωμα: | Ρόδα διαμαντιών |
| Μηχανή τραπεζικού κινητήρα: | 1.5kW | Ζωή του Τροχού Τρίωσης: | Μακρύ |
| Τραπεζική τάση κινητήρα: | 380 Β | Μέγεθος πίνακα: | 400 mm*1000 mm |
| Ακαθάριστο βάρος: | 1800 κιλά | Διάμετρος εργασιακού τμήματος: | 20-200 χιλιοστά |
| Δυνατότητα εκτόξευσης: | 20 mm | ||

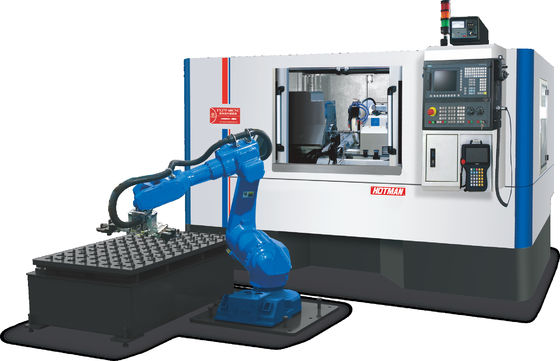

| Επισημαίνω: | Σκληρή ανοχή κυλινδρικής άλεσης,Κύλινδρος Στρίφτης CNC,Ρομποτικό τροφοδοτικό κυλινδρικό άλεμα |
||

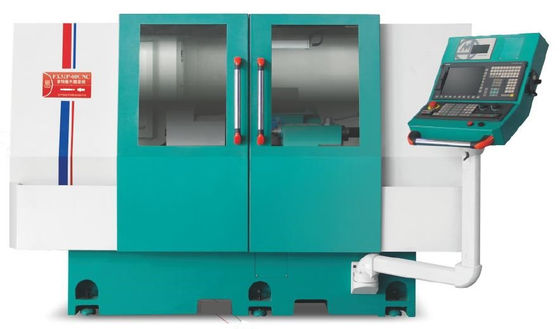

Μηχανή κυλινδρικής άλεσης FX32P-60CNC
Περιγραφή της συσκευής:
Το σώμα και τα εξαρτήματα έχουν χτιστεί από υψηλής ποιότητας χυτοσίδηρο FC30 της Milhanna, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια επεξεργάζεται με φυσική γήρανση.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
Οι σιδηρόδρομοι καθοδήγησης μηχανών και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής, ώστε να εξασφαλίζεται μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
Επίσης, μπορεί να επιλεγεί σπείρα υψηλής ακρίβειας δυναμικής και στατικής πίεσης, η οποία έχει τα χαρακτηριστικά της υψηλής ακρίβειας περιστροφής, της υψηλής δυναμικής δυσκαμψίας, της καλής αντοχής σε δονήσεις,υψηλή απόδοση άλεσης και καλή ποιότητα επιφάνειας άλεσηςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί, μέχρι 3500 στροφές ανά λεπτό και 60 m/s.
Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
Εξοπλισμένο με σέρβο κινητήρα υψηλής απόδοσης της Siemens, το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα,ταυτόχρονα με αυτόματη επισκευή άμμου και λειτουργία αυτόματης αντιστάθμισης, ώστε να εξασφαλίζεται η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
|
Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές |
Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
|
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
|
Άξονας Χ ταχύτητα κίνησης |
m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
|
Προδιαγραφές του δαχτυλιδιού |
MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση |
χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης |
m/min | 8 |
|
Ελάχιστη τροφοδοσία στον άξονα z |
χμ | 0.001 | |
|
Μέγιστη διαδρομή |
χμ | 550 | |
|
Γωνία περιστροφής |
Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς |
KW | 3.75/5.5 |
|
Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) |
KW | 2.2 | |
|
Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) |
KW | 2.2 | |
|
Κινητήρας σφαιρίδας κεφαλικού πλαισίου |
KW | 0.75 | |
|
Κινητήρας αντλίας ψύξης |
KW | 0.75 | |
|
Κινητήρας λιπαντικού ελαίου |
KW | 0.25*2 | |
|
Κινητήρας αντλίας λάδις απορροής |
KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
|
Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) |
χμ | 2800*2000*2000 | |
