Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Μέθοδος ψύξης κινητήρα τροχού λείανσης: | Ψύξη αέρα |
|---|---|---|---|
| Τρόπος ρεύματος του κινητήρα του γρανάζοντα: | 4Α | Απόδοση του κινητήρα του γρανάζοντα: | 90% |
| Τεχνολογία κινητήρα γρίπης: | 50hz | Η διάρκεια ζωής του κινητήρα του γρίφτη: | 10000 ώρες |
| Επίπεδο θορύβου του κινητήρα του γρανάζοντα: | 60 dB | Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW |
| Δυναμικός παράγοντας κινητήρα της γρίπης: | 0.8 | Επίπεδο προστασίας μηχανών τροχών άλεσης: | Διάκριση IP54 |
| Ταχύτητα του κινητήρα του γρανάζοντα: | 1420 στροφές ανά λεπτό | Στροφή του κινητήρα του γρανάζοντα: | 2.5nm |
| Τετάρση του κινητήρα του γρανάζοντα: | 380V | Ταχύτητα του τροχού άλεσης: | 4500rpm |
| Σχήμα: | Μηχανή Τρίχωσης Εργαλείων CNC | ||
| Επισημαίνω: | IP54 Μηχανή Τρίχωσης CNC,2.2KW μηχανή CNC για την άλεση τρυπών,Πολυλειτουργικός μηχανισμός CNC |
||

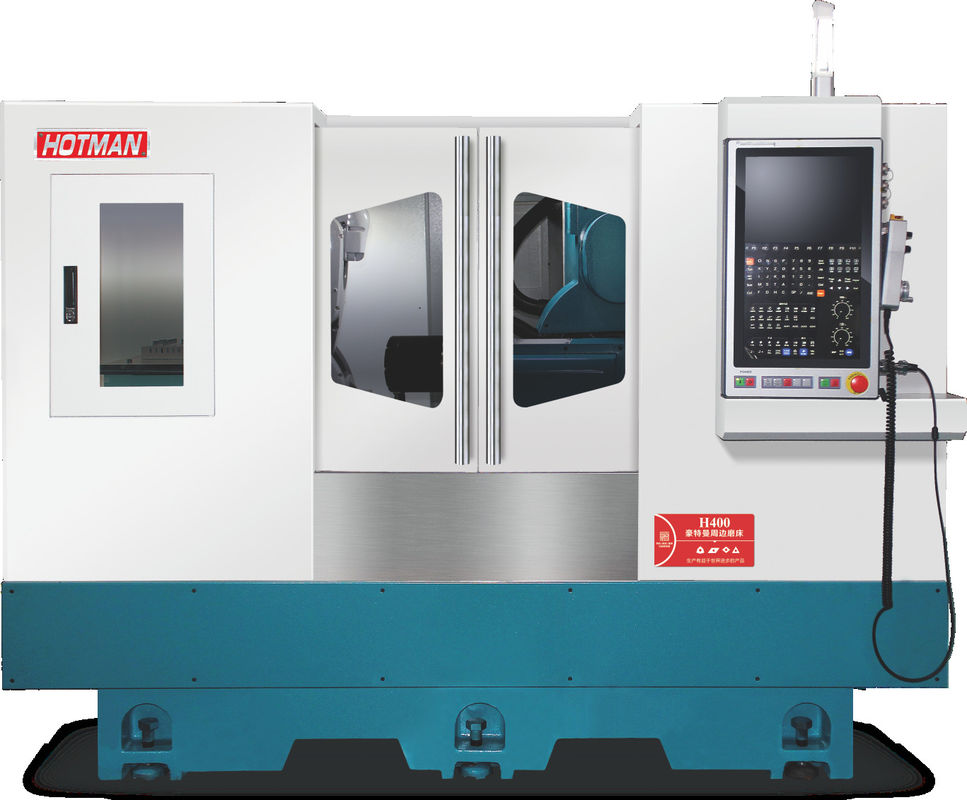

H400
Περιγραφή της συσκευής:
1. Χαρακτηριστικά του μηχανήματος: Αυτός ο εξοπλισμός ανήκει στο κέντρο αλέσεως τεσσάρων αξόνων, κατάλληλος κυρίως για την αλέξη σκληρού κράματος, κεραμικών και υλικών CBN.Υιοθετήστε προηγμένο σύστημα αριθμητικού ελέγχου, και μπορεί να συνειδητοποιήσει την φόρτωση και την εκφόρτωση από ρομπότ έξι αξόνων, μπορεί να συνειδητοποιήσει όλη τη περιστροφή γωνίας, να μειώσει τη διαδικασία περιστροφής λεπίδας, να βελτιώσει περαιτέρω την απόδοση, να μειώσει τον χρόνο άλεσης.Η άλεση διαφόρων τυποποιημένων και μη τυποποιημένων εργαλείων μπορεί επίσης να πραγματοποιηθεί με την αλλαγή του εργαλείου.
2Μέρος άλεσης και συσκευή στύξης online, συσκευή στύξης offline:
Η αυτοματοποιημένη επισκευή της άμμου μειώνει τα χειροκίνητα δευτερεύοντα βήματα συμπίεσης και αποσυναρμολόγησης,εξοικονομώντας πολλά κόστη εργασίας και χρόνο παραγωγήςΟ μηχανοκίνητος σπινδύλος οδηγεί την περιστροφή του μεγάλου τροχού άλεσης, και ο άξονας XZ οδηγεί την τροφοδοσία του.
3Μέρη X και Z:
Η προηγμένη τεχνολογία άμεσης κίνησης γραμμικού κινητήρα μειώνει το σφάλμα και την φθορά που προκαλείται από τη μηχανική μετάδοση, με την πλήρη ανατροφοδότηση κλειστού βρόχου που παρέχεται από το κανόνα του πλέγματος,για να εξασφαλιστεί η ταχύτητα απόκρισης κάθε άξονα και λειτουργία υψηλής ταχύτητας, για την επίτευξη υψηλής ακρίβειας και υψηλής αποδοτικότητας.
4Τα ρομπότ στέλνουν και λαμβάνουν υλικά:
Το εργασιακό κομμάτι μεταφέρεται και σφίγγεται από ρομπότ έξι αξόνων, με υψηλή παραγωγική απόδοση και υψηλή ακρίβεια.
Το σύστημα ελέγχει την εργασία του ρομπότ έξι αξόνων, ο αισθητήρας λέιζερ ανιχνεύει και προσδιορίζει το κομμάτι εργασίας,Το ρομπότ μετακινείται στο δίσκο υλικού για να πάρει το εργασιακό κομμάτι που θα υποβληθεί σε επεξεργασία στο κουτί φυσήματος τσιπ για να φυσήξει αρχικά τα σπυράκια και τις ακαθαρσίες, και τελικά το στέλνει στο εργαζόμενο κεφάλι για να το πάρει και να το επεξεργαστεί.
5. Εύκολο στη λειτουργία - εύκολο στη χρήση λειτουργικό σύστημα CNC:
Από την HOTMAN Hotman & Lynuc Rhennak ανάπτυξη της τελευταίας γενιάς του φιλικού προς τον χρήστη γραφικό λογισμικό προγραμματισμού, έχει μια απλή και γρήγορη ρύθμιση και διαισθητική διεπαφή χρήστη,δεν χρειάζονται την εισαγωγή του χειριστή σύνθετο G κώδικα και υπορουτίναΗ εμπειρία του χρήστη και η αίσθηση λειτουργίας είναι εξαιρετική.
6Πλήρη κάλυψη:
Πολύ αισθητικό σχεδιασμό εμφάνισης χρώματος, ο εξοπλισμός υιοθετεί κλειστό κάλυμμα, μειώνει σημαντικά τον ήχο άλεσης του εργασιακού κομματιού και τη διαδικασία παραγωγής ομίχλης πετρελαίου, απόβλητων αερίων και ακαθαρτικού υγρού,μπορεί να χρησιμοποιηθεί στο σύστημα καθαρισμού και φιλτραρίσματος ομίχλης πετρελαίου, εύκολο στη χρήση, ευνοϊκό για την προστασία του περιβάλλοντος.
Κύλινδρο αυτόματη πόρτα, αποτελεσματικά να αντισταθούν στην πετρελαϊκή διαρροή, για να αποφευχθεί η συσσώρευση υλικών δίσκο ακαθαρσίες.
Οι αυτόματοι πυροσβεστήρες για τα έξυπνα εργαλεία μηχανών είναι προαιρετικοί και εξοπλισμένοι από τους πελάτες, βελτιώνοντας σημαντικά τον συντελεστή ασφάλειας των εργαλείων μηχανών.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
