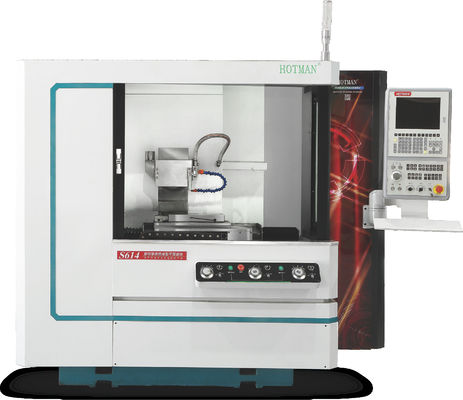

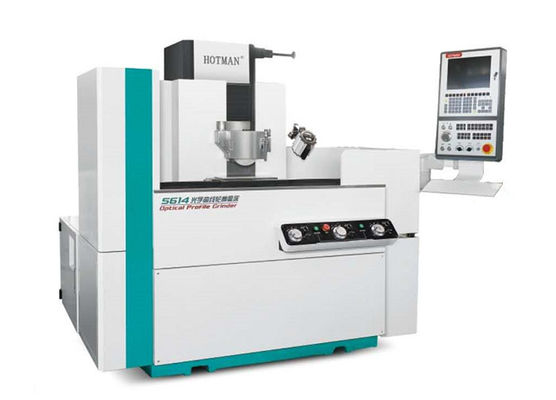

Μεταλλική μηχανή υψηλής ακρίβειας για την άλεση επιφανείας

Περιγραφή της συσκευής:

1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.

2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.

4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.

5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.

6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.

7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.

Τεχνική προδιαγραφή:

Πρότυπο για την ακρίβεια της μηχανής:

1"Πίνακας στοιχείων δοκιμής ακρίβειας της άλεσης

Κάθε επιφανειακή άλεση της εταιρείας έχει επιτύχει την ακρίβεια που ορίζεται στον πίνακα ελέγχου του έργου ακρίβειας της άλεσης,και ο πίνακας επιθεώρησης του έργου ακρίβειας της άλεσης πρέπει να παραδίδεται στον πελάτη ταυτόχρονα..

(Βλέπε το παράρτημα για το περιεχόμενο που καθορίζεται στον κατάλογο επιθεωρήσεων για την ακρίβεια των μηχανών άλεσης)

2"Συνηθισμένη ακρίβεια"

Μετά τη άλεση (αποκόλαση) με τη μηχανή άλεσης Hotmann, πρέπει να πληρούνται οι ακόλουθες απαιτήσεις: (Διαφορετικοί γροθιάς πρέπει να χρησιμοποιούνται για διαφορετικά υλικά)

Ακατέργαστη άλεση (γενικά ποσότητα άλεσης 0,01 ~ 0,02 mm)

Τεχνική άλεση (γενικά 0,001~0,005mm)

Αποδοχή και διασφάλιση ποιότητας και εξυπηρέτηση:

1Ο Χότμαν είναι υπεύθυνος για την καθοδήγηση όλης της εργασίας αποδοχής, και ο αγοραστής είναι υπεύθυνος για τη συνεργασία.

2"Ο αγοραστής πρέπει να στείλει στο εργοστάσιο Hotman ένα ορισμένο αριθμό εξαρτημάτων που συμμορφώνονται με τις απαιτήσεις των σχεδίων της τεχνικής πρότασης 3 ημέρες πριν από την παράδοση.

Το Hotman θα κατασκευάσει δείγματα σύμφωνα με τα σχέδια και τα εξαρτήματα που παρέχει ο αγοραστής.

4, Αφού ο αγοραστής επιβεβαιώσει ότι το δείγμα της Hotman είναι κατάλληλο, η Hotman μπορεί να παραδώσει τα εμπορεύματα σύμφωνα με τη μέθοδο παράδοσης της σύμβασης.

5Τελική αποδοχή -- ιστοσελίδα χρήστη

6"Περιεχόμενο της αποδοχής: Η Hotmann παράγει δείγματα σύμφωνα με τα σχέδια και τα εξαρτήματα που παρέχει προηγουμένως ο αγοραστής και η Hotmann παράγει δείγματα στον αγοραστή.

7"Αν είναι επιλέξιμα περισσότερα από 20 διαδοχικά προϊόντα άλεσης, γίνονται δεκτά.

8"Μετά την άφιξη της εργαλειομηχανής στο εργοστάσιο του χρήστη, το μέρος Α είναι υπεύθυνο για την αποσυσκευή και τοποθέτηση της εργαλειομηχανής, την προετοιμασία της τροφοδοσίας,πετρέλαιο σπινέλου και υγρό κοπής και άλεσης, και να ειδοποιήσει τον Hotman να έρθει στο εργοστάσιο για εγκατάσταση, διορθώσεις και τελική αποδοχή.

9Δοκιμή ακρίβειας εργαλείου μηχανής: σύμφωνα με τον πίνακα δοκιμών ακρίβειας εργαλείου μηχανής που εκδίδεται από την Hotman.

10"Η διαστασιακή ακρίβεια ανταποκρίνεται στο σχέδιο.

11"Μετά την επιθεώρηση των παραπάνω αντικειμένων, και τα δύο μέρη υπογράφουν το έγγραφο αποδοχής.

12Μετά την πώληση εγκατάσταση και λειτουργία.

13Ο Χότμαν είναι υπεύθυνος για όλη την εγκατάσταση και τις υπηρεσίες ανάθεσης.

14,Μετά την άφιξη του μηχανήματος στο χώρο του πελάτη, το προσωπικό της εξυπηρέτησης πελατών της Hotman θα αρχίσει την εγκατάσταση και το debugging του μηχανήματος με τη βοήθεια του πελάτη,και η διόρθωση πρέπει να ολοκληρωθεί έως ότου η μηχανή γίνει αποδεκτή από τον πελάτη.

15 "Το προσωπικό εξυπηρέτησης πελατών της Hotman εξηγεί με σαφήνεια στον πελάτη τα ζητήματα που απαιτούν προσοχή, αποδεικνύει επί τόπου,και παρέχουν δωρεάν διδασκαλία όταν ο χειριστής πελάτη δεν είναι σε θέση να το πράξειΗ περίοδος διδασκαλίας δεν υπερβαίνει γενικά τις 2 ημέρες.

16 "Ο αγοραστής ενημερώνει την Hotman για πρώτη φορά εάν διαπιστώσει κάποιο πρόβλημα στο μηχάνημα κατά τη διάρκεια της χρήσης.και ο Hotman θα φτάσει στο εργοστάσιο του αγοραστή εντός 24 ωρών εάν το ελάττωμα δεν μπορεί να εξαλειφθεί μέσω τηλεφωνικής επικοινωνίας.

17 Η Hotman εγγυάται ότι ο εξοπλισμός θα λειτουργεί για ένα έτος.Το Hotman θα το επισκευάσει ή θα το αντικαταστήσει δωρεάν (εκτός από καταναλωτικά όπως υδραυλικό φίλτρο ελαίου).
