Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Διάμετρος τρύπας τροχού άλεσης: | 32 χιλιοστά |
|---|---|---|---|
| Τρόπος ρεύματος του κινητήρα του γρανάζοντα: | 3.5Α | Τεχνολογία κινητήρα γρίπης: | 50hz |
| Τάξη μόνωσης κινητήρα γρίπης: | F | Δύναμη του κινητήρα του γρανάζοντα: | 750W |
| Επίπεδο προστασίας μηχανών τροχών άλεσης: | Διάκριση IP54 | Ταχύτητα του κινητήρα του γρανάζοντα: | 1400 στροφές ανά λεπτό |
| Στροφή του κινητήρα του γρανάζοντα: | 2.5N.m | Τετάρση του κινητήρα του γρανάζοντα: | 220V |
| Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Δυνατότητα εκτόξευσης: | 25 χιλιοστά |
| Δύναμη: | 1.5KW | Τύπος: | Μηχανή άλεσης Step Down |
| Τετάρτη: | 380V | ||
| Επισημαίνω: | Πρακτικός Σκόφτης Προφίλ CNC,Στρίβας προφίλ CNC 50Hz,Πολυεπιχειρησιακό Step Down Cnc Machine |
||

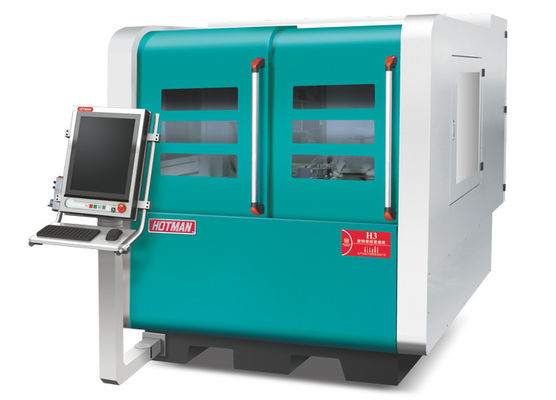

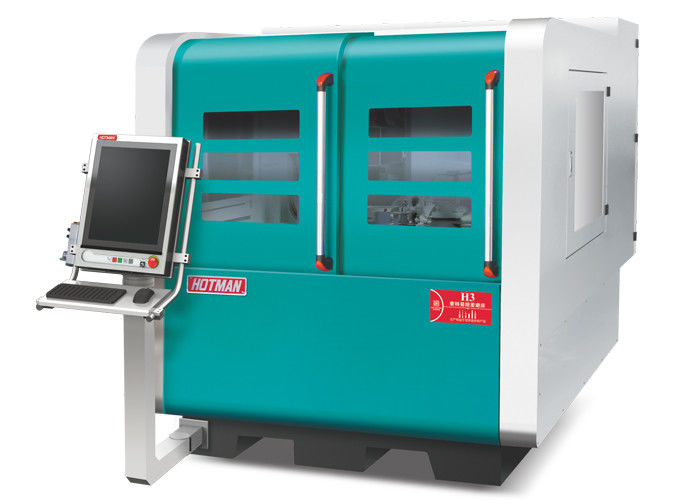

Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.

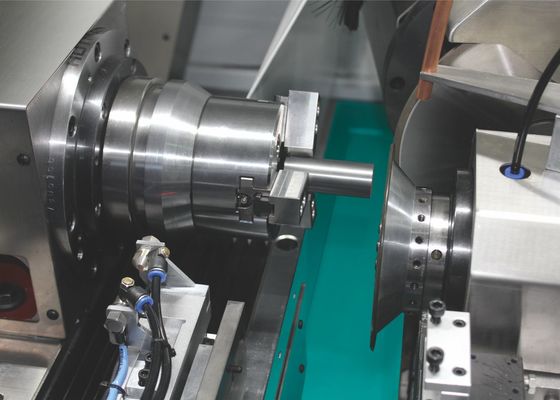

5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.

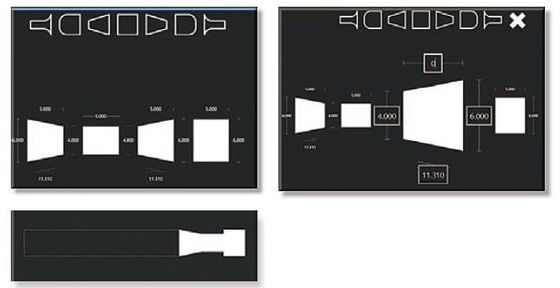

7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
1Προετοιμασία της επαλήθευσης:
(1)Ο πελάτης πρέπει να παρέχει το εξαρτήμα, το σχέδιο του εξαρτήματος και τις απαιτήσεις πριν από την υπογραφή της σύμβασης και της τεχνικής συμφωνίας.
(2) Ο προμηθευτής μηχανής είναι υπεύθυνος για τη διατήρηση της εμπιστευτικότητας του μέρους και των τεχνικών εγγράφων που παρέχονται από τον πελάτη.
(3) Ο προμηθευτής του μηχανήματος ενημερώνει τον πελάτη για την ώρα της επαλήθευσης του μηχανήματος, 10 ημέρες πριν, και στη συνέχεια ο πελάτης αποστέλλει 30 κομμάτια στο προμηθευτή,ή ο πελάτης μεταφέρει τα εξαρτήματα (30 τεμάχια) στον τόπο επαλήθευσης σε ειδική περίπτωση.
(4)Ο προμηθευτής μηχανών ετοιμάζεται για την επαλήθευση, πριν από την άφιξη του πελάτη στον τόπο επαλήθευσης.
(5)Ο προμηθευτής μηχανών καθορίζει τις παραμέτρους του γουρουνιού με βάση τα σχέδια των εξαρτημάτων που παρέχονται από τον πελάτη και παρέχει το γουρουνιού μετά την υπογραφή της σύμβασης.
2Περιεχόμενο της επαλήθευσης: οι συμφωνίες που έχουν συναφθεί τόσο από τον πελάτη όσο και από τον προμηθευτή.
Πρότυπα επαλήθευσης: τα σχέδια εξαρτημάτων που παρέχονται από τον πελάτη.
Επιθεώρηση εμφάνισης μηχανής.
Εύκολη λειτουργία και συντήρηση του μηχανήματος (βάσει του σχεδιασμού του μηχανήματος)
Ποιότητα άλεσης (βάσει της έκθεσης ακρίβειας άλεσης)
Έγγραφο λειτουργίας μηχανής στο εργοτάξιο (ταχύτητα, φορτίο, χρόνος, διαδικασία κλπ.)
Η μηχανή καταγράφει τις κύριες επιδόσεις στην περιοχή.
Πιστοποίηση εγγράφου επιθεώρησης των κύριων εξαρτημάτων και εγγράφου συναρμολόγησης.
Επιβεβαίωση των βασικών συστατικών.
Στρίβετε συνεχώς 30 κομμάτια.
Και η μύλη είναι εντάξει.
Μετά την άλεση, τόσο τα μέρη NG όσο και τα μέρη OK μπορούν να αποσταλούν πίσω στον πελάτη, ή
πίσω μαζί με τη μηχανή.
3Κατά τη διάρκεια της επαλήθευσης, ο πελάτης έχει το δικαίωμα να υποβάλει την εύλογη πρόταση για βελτίωση της μηχανής..
4Όταν ολοκληρωθεί η επαλήθευση και ο πελάτης υπογράψει το έγγραφο επαλήθευσης, ο προμηθευτής θα παραδώσει το μηχάνημα στον πελάτη.
