Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δύναμη κινητήρα τροφοδοσίας του γροθιού: | 0.75kw |
|---|---|---|---|
| Τεχνολογία τροφοδοσίας τροχού αλέσεως: | 1450 στροφές ανά λεπτό | Ταχύτητα τροφοδότησης του γροθού: | 0-3m/min |
| Κεφαλίδα του γροθού: | ±30° | Δύναμη κινητήρα τροφοδοσίας τροχού αλέσεως: | 0.75kw |
| Κεφαλή του γρανάζοντος τροχού, τροφοδοτική ταχύτητα του κινητήρα: | 1450 στροφές ανά λεπτό | Κεφαλή του γρανάζοντος τροχού Ταχύτητα τροφοδοσίας στροφής: | 0-3m/min |
| Δύναμη κινητήρα στροφής κεφαλής γρανάζου: | 0.75kw | Κεφαλή του γρανάζοντα τροχού Γυριστική ταχύτητα του κινητήρα: | 1450 στροφές ανά λεπτό |
| Κεφαλή του γρανάζοντος τροχού Ταχύτητα περιστροφής: | 00,1-2,5 στροφές ανά λεπτό | Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW |
| Ταχύτητα του κινητήρα του γρανάζοντα: | 1450 στροφές ανά λεπτό | Ταχύτητα του τροχού άλεσης: | 1450 στροφές ανά λεπτό |

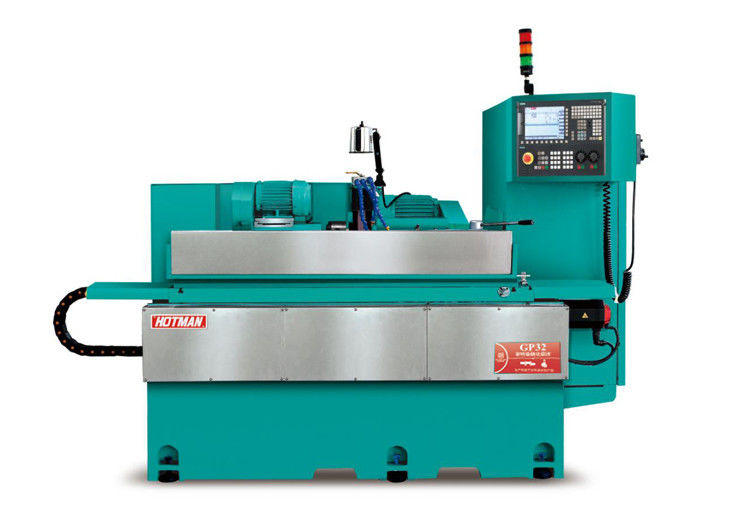

| Ονομασία του προϊόντος: | Μηχανή άλεσης ακροβολέα | ||
| Επισημαίνω: | 0.75KW μηχανή άλεσης ακροβάθμιου,Μηχανή άλεσης ακροβόλου πρακτική,Ανθεκτικός στην φθορά καμψός εξοπλισμός άλεσης |
||
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
(1) Κινούμενο σπινθήρα κέντρου εργασίας με ενσωματωμένο κωδικοποιητή Renishaw.
(2) Δυναμικότητα φορτίου σφραγίδας 150Nm
(3) Στρογγυλό ρουλεμάν με ακριβή επαφή
(4) Στρογγυλότητα ≤ 1 μm
(5) Μεγάλη γωνία περιστροφής
(6) Υγρά ψύξης στο κέντρο
(7) Με κινητήρα συγχρονιστή από μόνιμο μαγνήτη
(8) Λειτουργία στάσης θέσης
Η κεφαλή εργασίας υψηλής ακαμψίας με κινητό κέντρο εργασίας, υποστηρίζεται από υψηλής ακαμψίας και υψηλής ακρίβειας γωνιακό ρουλεμάνιο ρουλεμάνιο,οι οποίες καθιστούν το σπιντέλ πιο σταθερό και εξαιρετική δυσκαμψία.
Το κωνικό ελαστικό MT-4 χρησιμοποιείται στο σπιντέλ, με μια τρύπα φ24 mm στο κέντρο, όπου μπορεί να περάσει η συσκευή έντασης του στερεωτήρα, καθώς και το υγρό ψύξης.
Η κεφαλή εργασίας τροφοδοτείται από έναν ψηφιακό κινητήρα κυμαινόμενου ρεύματος Sodick, με μεταβλητές ταχύτητες.
2. Ευέλικτος σχεδιασμός κεφαλιού εργασίας:
Η κεφαλή εργασίας στερεώνεται σε περιστρεφόμενη βάση, με γωνία περιστροφής από -45° έως +45°.
Το υγρό ψύξης διανέμεται στην κεφαλή εργασίας, στην ουρά και στην κεφαλή του γρανάζοντα με διανεμητή, ώστε να διατηρείται η μηχανή σε θερμική σταθερότητα στο μέγιστο δυνατό βαθμό.
Η άκρη της βάσης εργασίας είναι σχεδιασμένη ακριβώς κάτω από το κέντρο του σπινθήρα, το οποίο μπορεί να αποτρέψει τη θερμότητα του υγρού ψύξης που επηρεάζει το τραπέζι εργασίας.
3Επαγγελματικό λογισμικό CNC, που αναπτύχθηκε από τους Hotman και Lynuc:
