Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200400mm | Δύναμη του κινητήρα του γρανάζοντα: | 7.5KW |
|---|---|---|---|
| Ταχύτητα του τροχού άλεσης: | 1450 στροφές ανά λεπτό | Μέγιστη αλέθοντας διάμετρος: | 400 χιλιοστά |
| Μέγιστο μήκος άλεσης: | 1000 χιλιοστά | Συνολικές διαστάσεις: | 1700 × 1400 × 1700 χιλιοστά |
| Ηλεκτρική τροφοδοσία: | 380V/50HZ | Ονομασία προϊόντος: | Κυλινδρική μηχανή μύλων |
| Ταχύτητα πίνακα: | 0.1-10m/min | Γωνία περιστροφής πίνακα: | ±30° |
| Ταχύτητα περιστροφής πίνακα: | 0.1-1.5rpm | Τύπος: | αλέθοντας μηχανή |
| Βάρος: | 2500kg | Δύναμη κινητήρα κεφαλαίου εργασίας: | 2.2KW |
| Επισημαίνω: | 7.5KW κυλινδρική μηχανή άλεσης,Μηχανή κυλινδρικής άλεσης 0,1 m/min |
||

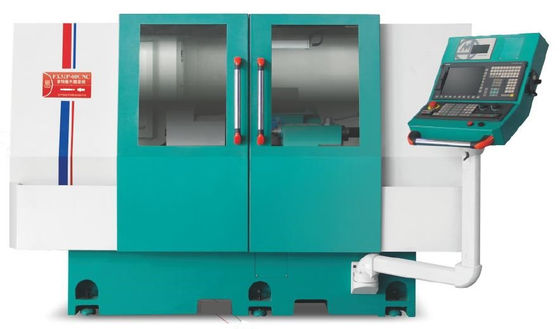

Μηχανή κυλινδρικής άλεσης FX32P-60CNC
Περιγραφή της συσκευής:

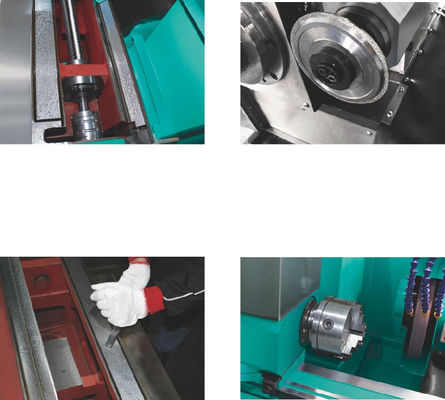

1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφής, υψηλή δυναμική δυσκαμψία, καλή αντοχή σε δονήσεις, υψηλή απόδοση άλεσης και καλή ποιότητα επιφάνειας άλεσης.μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
|
Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές |
Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
|
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
|
Άξονας Χ ταχύτητα κίνησης |
m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
|
Προδιαγραφές του δαχτυλιδιού |
MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση |
χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης |
m/min | 8 |
|
Ελάχιστη τροφοδοσία στον άξονα z |
χμ | 0.001 | |
|
Μέγιστη διαδρομή |
χμ | 550 | |
|
Γωνία περιστροφής |
Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς |
KW | 3.75/5.5 |
|
Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) |
KW | 2.2 | |
|
Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) |
KW | 2.2 | |
|
Κινητήρας σφαιρίδας κεφαλικού πλαισίου |
KW | 0.75 | |
|
Κινητήρας αντλίας ψύξης |
KW | 0.75 | |
|
Κινητήρας λιπαντικού ελαίου |
KW | 0.25*2 | |
|
Κινητήρας αντλίας λάδις απορροής |
KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
|
Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) |
χμ | 2800*2000*2000 | |
