Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Άξονας: | 3-axis | Σύστημα ελέγχου: | CNC έλεγχος |
|---|---|---|---|
| Σύστημα ψύξης: | Ψύξη αέρα | Μέγεθος: | 4m x 4m x 2m |
| Σύστημα οδήγησης: | Σερβοκινητήρας | μέγιστο φορτίο: | 2,000kg |
| Μέγιστη ταχύτητα: | 20m/min | Ακριβότητα θέσης: | ±0,02 mm |
| Ηλεκτρική τροφοδοσία: | AC380V/50HZ | Ονομασία προϊόντος: | Μηχανή CNC με γκάντρα |
| Σύστημα προστασίας: | Παύση έκτακτης ανάγκης | Επαναληψιμότητα: | ±0,01 mm |
| Ταχύτητα σπινθήρα: | 24,000 στροφές ανά λεπτό | Μέγεθος πίνακα: | 2m x 3m |
| Βάρος: | 3.000 κιλά | ||
| Επισημαίνω: | Ανθεκτικός τύπος γκάντρας CNC,Τύπος γάντριας CNC αντιφθοράς,Μηχανές CNC με πολυεπίπεδο |
||

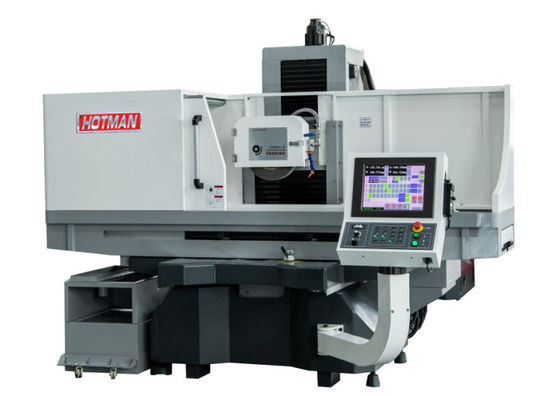

Στρίφτης επιφάνειας γκάντρας FXGS-4080AHR
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

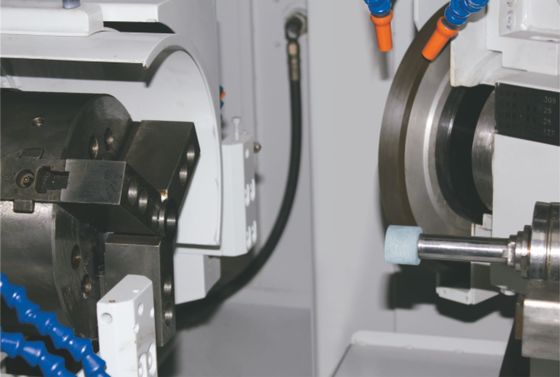

3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
1- Προδιαγραφές και παραμέτρους μηχανής αλέσεως επιφάνειας υψηλής ακρίβειας:
| - Όχι, όχι. | Σχέδιο |
Μονάδα |
Πρότυπο: FXGS-4080AHR |
| 1 |
Περιοχή τραπεζιού |
χμ | 400 × 800 |
| 2 |
Μέγιστη επιφάνεια άλεσης |
χμ | 440×860 |
| 3 |
Μέγιστο φορτίο του τραπεζιού εργασίας |
Κίλο | 250 |
| 4 |
Μέγιστη απόσταση από το τραπέζι έως το κέντρο του σπινδέλου |
χμ | 600 |
| 5 |
Ταχύτητα τραπεζιού |
m/min | 1-25 |
| 6 |
Αυτόματη διαλείπουσα συχνότητα τροφοδότησης |
mm /τροφή | 0.1-35 |
| 7 |
Πίσω και εμπρός χειροκίνητοι τροχοί ανά κλίμακα |
χμ | 0.02 |
| 8 |
Κάθε στροφή του χειροκίνητου τροχού |
χμ | 5 |
| 9 |
Ποσότητα ταχείας κίνησης προς τα εμπρός και προς τα πίσω |
mm /min | 1500 |
| 10 |
Αυτόματη τροφοδοσία προς τα πάνω και προς τα κάτω |
mm /τροφή | Χειροκίνητο |
| 11 |
Χειροκίνητο τροχό πάνω και κάτω από κάθε ζυγαριά |
χμ | 0.005 |
| 12 |
Κάθε στροφή του χειροκίνητου τροχού |
χμ | 1 |
| 13 |
Γρήγορη κίνηση προς τα πάνω και προς τα κάτω |
mm /min | 240 |
| 14 |
Μηχανή σπινδέλου |
HP | 7.5HP4P |
| 15 |
Δυνατότητα στροφής 50HZ |
στροφές | 1500 |
| 16 |
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
χμ | Φ355×38×Φ127 |
| 17 |
Μηχανή δεξαμενής |
HP | 1HP6P |
| 18 |
Προσωρινός και πίσω κινητήρας |
HP | 1/2HP6P |
| 19 |
Βέλτιστη τραχύτητα της επιφάνειας |
Εμ... | Ra< 0.2 |
| 22 |
Επάνω και κάτω κινητήρας |
HP | 1HP6P |
| 23 |
Κινητήρας δεξαμενής λιπαντικού πετρελαίου |
HP | 1/2HP6P |
| 24 |
Λιπαντική αντλία |
HP | 1/4 ((4Π) |
| 25 |
Αντλία ψύξης νερού |
HP | 1/4 ((2P) |
| 26 |
Καθαρό βάρος (περίπου) |
Κίλο | 3500 |
| 27 |
Ακαθάριστο βάρος (περίπου) |
Κίλο | 4000 |
| 28 |
Μέγεθος συσκευασίας (L × W × H) |
χμ | 2500 × 1890 × 2300 |
