| Άξονας: | 3 | Σύστημα ελέγχου: | Προσαρμόσιμη |
|---|---|---|---|
| Σύστημα ψύξης: | - Ναι, ναι. | Ποσοστό τροφοδοσίας: | Προσαρμόσιμη |
| Ονομασία: | Μηχανή CNC με γκάντρα | Ακριβότητα θέσης: | Υψηλή |
| Επαναληψιμότητα: | Υψηλή | Σύστημα ασφαλείας: | - Ναι, ναι. |
| Συμβατότητα λογισμικού: | Προσαρμόσιμη | Δύναμη σπινθήρα: | Προσαρμόσιμη |
| Ταχύτητα σπινθήρα: | Προσαρμόσιμη | Μέγεθος πίνακα: | Προσαρμόσιμη |
| Πεδίο ταξιδιού: | Προσαρμόσιμη | Τύπος: | Κεραμίδας |
| Βάρος: | Προσαρμόσιμη | ||
| Επισημαίνω: | Πολυεπιχειρησιακό κέντρο επεξεργασίας τύπου γκάντρα,Κέντρο επεξεργασίας τύπου γκάντρα Σθεναρό,Πρακτικό Κέντρο Τεχνικής Τεχνικής CNC |
||

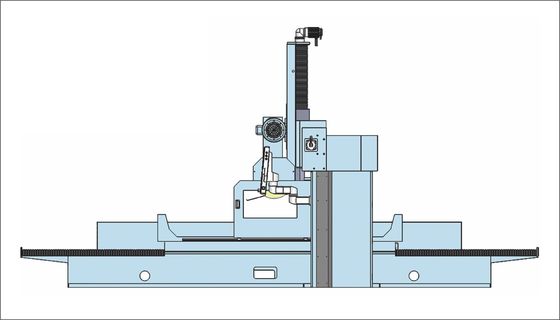

Στρίφτης επιφάνειας γκάντρας P1020
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Πρότυπα ακρίβειας και αποδοχής μηχανών:
|
Ελέγχου |
Γραφική αναπαράσταση |
αποζημίωση |
Πραγματική μέτρηση | |||||
|
Κάτω από 1000 mm
|
Εκατό 2000 χιλιοστά |
|||||||
|
Στατική ισορροπία του τραπεζιού εργασίας αριστερή και δεξιά κατεύθυνση |
0.02/1000 |
0.035/1000 |
||||||
|
Κατεύθυνση στατικής ισορροπίας της επιφάνειας εργασίας |
0.02/1000 |
0.02/1000 |
||||||
|
Δυναμική ισορροπία του τραπεζιού εργασίας αριστερή και δεξιά κατεύθυνση |
0.02/1000 |
0.02/1000 |
||||||
|
Δυναμική οριζόντια κατεύθυνση της επιφάνειας εργασίας |
0.02/1000 |
0.02/1000 |
||||||
|
Παράλληλος εμπρός και πίσω του τραπεζιού εργασίας |
0.01/300 | |||||||
|
Παράλληλος αριστερός και δεξιός |
0.01/1000 |
|||||||
|
Αληθινή ευθεία του τραπεζιού |
0.01/1000 |
|
||||||
|
Συγκεντρότητα σπινέλου |
0.003 | |||||||
|
Ελέγχου |
Γραφική αναπαράσταση |
αποζημίωση |
Πραγματική μέτρηση | |||||
| Κάτω από 1000 mm |
Εκατό 2000 χιλιοστά |
|||||||
|
Βιόρειος βαθμός κίνησης του τραπεζιού και κίνησης εμπρός και πίσω |
0.02/300 | |||||||
|
Αριστερή και δεξιά κίνηση τραπεζιού και κίνηση εμπρός και πίσω κατακόρυφη |
0.01/100 | |||||||
|
Ο παράλληλος μεταξύ του σπινδέλου και της επιφάνειας εργασίας |
0.02/300 | |||||||
|
Παράλληλος ανάμεσα στον κατακόρυφο άξονα και την επιφάνεια εργασίας |
0.02/300 | |||||||
| Παράλληλος μεταξύ σπινδέλου και επιφάνειας εργασίας | 0.02/300 | |||||||
