| Άξονας: | 3 άξονες | Σύστημα ελέγχου: | FANUC 0i-MD |
|---|---|---|---|
| Σύστημα ψύξης: | Ψύξη αέρα | Ποσοστό τροφοδοσίας: | 1-10000mm/min |
| Μέγιστο φορτίο: | 1000 κιλά | Ονομασία: | Μηχανή CNC με γκάντρα |
| Ακριβότητα θέσης: | 00,005mm | Δύναμη: | AC380V/50HZ |
| Επαναληψιμότητα: | 00,005mm | Στρίψιμο: | Σπιντέλ υψηλής ταχύτητας |
| Ταχύτητα σπινθήρα: | 0-24000rpm | Μέγεθος πίνακα: | 2000 mm x 1500 mm |
| Ταξίδια: | Ο άξονας Χ: 2000 mm, ο άξονας Y: 1500 mm, ο άξονας Ζ: 500 mm | Τύπος: | Μηχανή CNC |
| Βάρος: | 5000 κιλά | ||
| Επισημαίνω: | Μηχανή CNC 3 άξων,Μηχάνημα CNC 380V,Ανθεκτικός στη διάβρωση γκάντρι επιφάνειας γλεύκτης |
||

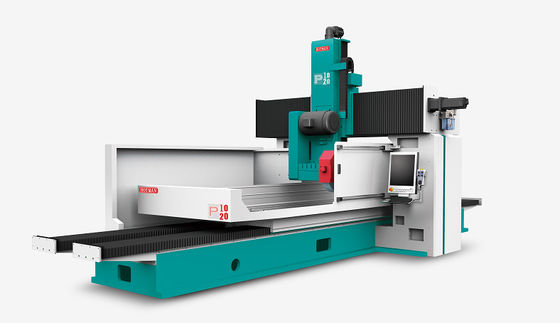

Στρίφτης επιφάνειας γκάντρας P1020
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Αριθμός τεχνικής παράμετρος:
| - Όχι, όχι. | Άρθρο | ΕΝΩΡΙΑ | Πρότυπο: P1020 |
| 1 | Περιοχή τραπεζιού εργασίας | χμ | 1000 × 2000 |
| 2 | Μέγιστη έκταση άλεσης | χμ | 1400×2300 |
| 3 | Μέγιστο φορτίο του τραπεζιού εργασίας | Κίλο | 5000 |
| 4 | Απόσταση από το τραπέζι έως το κέντρο του σπιντέλου | χμ | 250-1250 |
| 5 | Ταχύτητα του τραπεζιού εργασίας | m/min | 1-25 |
| 6 | Αυτοματοποιημένη διαλείπουσα τροφοδοσία | mm /τροφή | 0.1-35 |
| 7 | Προσωρινές και πίσω τροχούς κάθε κλίμακας | χμ | 0.001 |
| 8 | Κάθε περιστροφή των εμπρός και πίσω τροχών χειρός | χμ | 0.1/1/10 |
| 9 | Γρήγορη κίνηση | mm /min | 3000 |
| 10 | Αυτόματη τροφοδοσία προς τα πάνω και προς τα κάτω | mm /τροφή | 0.001-0.099 |
| 11 | Κάθε κλίμακα των άνω και κάτω τροχών χειρός | χμ | 0.001 |
| 12 | Χειροκίνητο τροχό πάνω και κάτω από κάθε ζυγαριά | χμ | 0.20 |
| 13 | Γρήγορη κίνηση προς τα πάνω και προς τα κάτω | mm /min | 240 |
| 14 | Μηχανή σπινδέλου | kw | 18.5 |
| 15 | Γρήγορη ταχύτητα της γρανάζας 50HZ | στροφές | 1500 |
| 16 | Ταχύτητα της γρανάζου | χμ | Φ500×50-100×Φ203 |
| 17 | Προσωρινός και πίσω κινητήρας | KW | 1.8 |
| 18 | Επάνω και κάτω κινητήρας | KW | 1.5 |
| 19 | Μηχανή δεξαμενής λιπαντικού πετρελαίου | KW | 1/2 |
| 20 | Λιπαντική αντλία | KW | 1/4 |
| 21 | Αντλία ψύξης νερού | KW | 1/4 |
| 22 | Καθαρό βάρος (περίπου) | Κίλο | 21500 |
| 23 | Ακαθάριστο βάρος (περίπου) | Κίλο | 22500 |
| 24 | Μέγεθος συσκευασίας (L × W × H) | χμ | 5500 × 3000 × 3100 |
