Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Στρίψιμο του γροθιού: | 50 χιλιοστά | Διάμετρος του τροχού άλεσης: | 200 χιλιοστά |
|---|---|---|---|
| Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Δύναμη κινητήρα σπινθήρα γρίφτου: | 3 kW | Γωνία περιστροφής του τροχού τριβής, του σπινδέλου του κινητήρα: | 360° |
| Κατεύθυνση περιστροφής του κινητήρα σπινθήρα του γλειψού: | CW/CCW | Ταχύτητα περιστροφής του κινητήρα σπινθήρα του γρίφτου: | 3000 στροφές ανά λεπτό |
| Ακριβότητα περιστροφικής ταχύτητας του τροχού αλέσεως του σπινθήρα του κινητήρα: | ±0,1 στροφές ανά λεπτό | Πεδίο περιστροφής ταχύτητας τροχού αλέσεως σπινδύλης κινητήρα: | 0-3000rpm |
| Επικοινωνία με την Εταιρεία: | ≤2s | Σταθερότητα περιστροφικής ταχύτητας τροχού αλέσεως σπινδύλας κινητήρα: | ±0,1 στροφές ανά λεπτό |
| Στροφή του κινητήρα του σπινδέλου του γρανάζοντα: | 20 Ν.μ. | Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Διάμετρος του τροχού άλεσης: | 20 χιλιοστά | ||
| Επισημαίνω: | Μηχανή αλέσεως προφίλ CNC 3000 στροφές ανά λεπτό,Μηχανή Τρίχωσης Προφίλ CNC Ανθεκτική στην φθορά,Σταθερό εργαλείο CNC και πριονιστήρα |
||

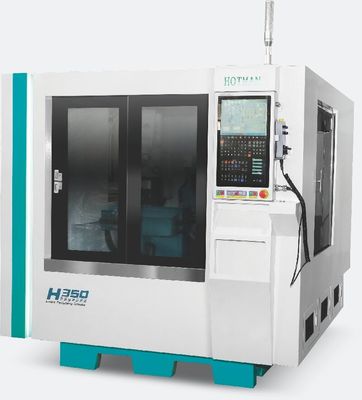

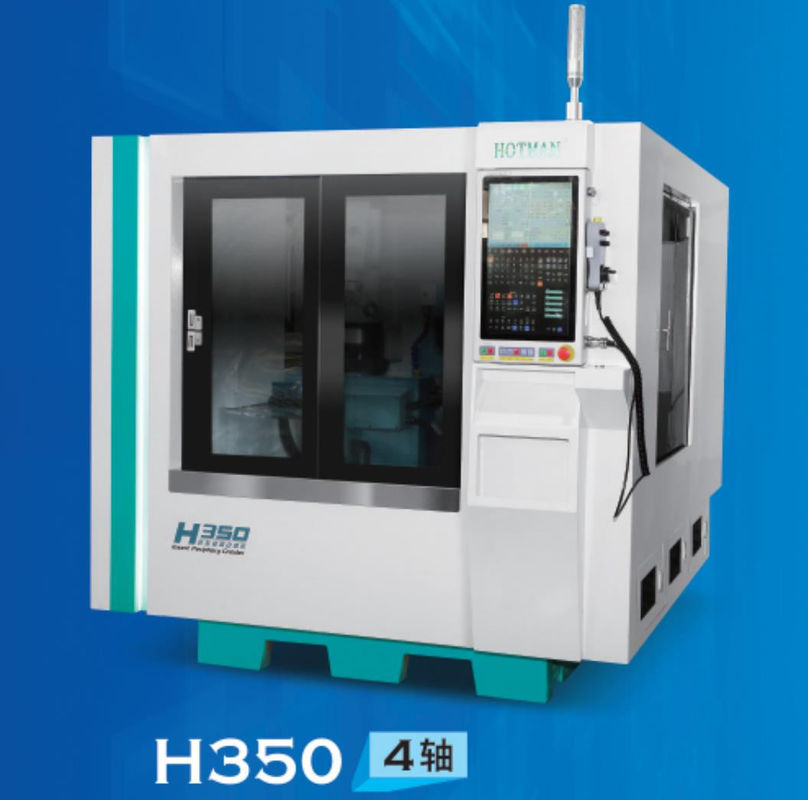

Εισαγωγές αλέτριας H350
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
1.Ειδικά για εργαλεία άλεσης σκληρών κραμάτων/κεραμικών/CBN:
2Τεχνικές προδιαγραφές:
| Σχέδιο | Μονάδα | ΣχήμαΧ.350 |
| Γ-άξονας | ||
| Εγκεφαλικό | Σημείο | ∞ |
| Μέγιστη ταχύτητα | στροφές | 120 |
| Ακριβότητα θέσης | Arcsec | 7 |
| Επαναλαμβανόμενη ακρίβεια θέσης | Arcsec | 2 |
| Άξονας Χ | ||
| Εγκεφαλικό | χμ | 100 |
| Ταχύτητα τροφοδοσίας | mm/min | 10000 mm/min |
| Μείωση της ταχύτητας τροφοδοσίας | mm/min | 0~3600mm |
| Ακριβότητα θέσης | χμ | 0.005 |
| Επαναλαμβανόμενη ακρίβεια θέσης | χμ | 0.002 |
| Άξονας Z | ||
| Εγκεφαλικό | χμ | 120 |
| Ταχύτητα τροφοδοσίας | mm/min | 10000 χιλιοστά |
| Μείωση της ταχύτητας τροφοδοσίας | mm/min | 0~3000 |
| Ακριβότητα θέσης | χμ | 0.01 |
| Επαναλαμβανόμενη ακρίβεια θέσης | χμ | 0.005 |
| Άξονας Β | ||
| Εγκεφαλικό | Σημείο | -80°~+27° |
| Μέγιστη ταχύτητα | °/s | 120 |
| Ακριβότητα θέσης | Arcsec | 7 |
| Επαναλαμβανόμενη ακρίβεια θέσης | Arcsec | 2 |
| Παράμετροι άξονα της στροφής άμμου | ||
| Διάμετρος του τροχού άλεσης | χμ | 400 |
| Ταχύτητα περιστροφής | στροφές | 1850~2500 |
| Δύναμη | Κου | 10 |
| Διακοσμητήρας | ||
| Διάμετρος του τροχού άλεσης | χμ | 150 |
| Μέγιστη ταχύτητα | στροφές | 8000 |
| Εγκεφαλικό | χμ | 0 ~ 25 |
| Ποσοστό τροφοδοσίας διακόπτη | mm/min | 0.02 |
| Δύναμη άμμου | Κου | 1.0 |
|
Παράμετροι επεξεργασίας (προδιαγραφές προϊόντος: διαφορετικές προδιαγραφές πρέπει να αντικαταστήσουν τα εργαλεία) |
||
| Μέγιστο πάχος | χμ | 16 |
| Μέγιστη διάμετρος περιστροφής | χμ | φ50 |
| Συναρμολόγηση εργαλείων άξονα C (ανάλογα με το προϊόν μπορεί να αυξηθεί | ||
| Εγκατεστημένη χωρητικότητα | ||
| Συνολική ισχύς | KW | 23.5 |
| Μέγεθος (μήκος * πλάτος * ύψος) | χμ | 2000*2400*1950 |
|
Μέγεθος συσκευής φίλτρου ψύξης πετρελαίου (προαιρετικό) |
χμ | 1800*1200*1500 |
| Καθαρό βάρος της μηχανής | χιλιόγραμμο | 6500 |
