Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200400mm | Δύναμη κινητήρα τροφοδοσίας του γροθιού: | 1.5-3KW |
|---|---|---|---|
| Ταχύτητα τροφοδότησης του γροθού: | 0-3000mm/min | Δύναμη του κινητήρα του γρανάζοντα: | 7.5-15kw |
| Ταχύτητα του τροχού άλεσης: | 3000-6000 στροφές ανά λεπτό | Δύναμη κινητήρα τροφοδοσίας σπινθήρα γουρουνιού: | 1.5-3KW |
| Ταχύτητα τροφοδοσίας σπινθήρα γροθιού: | 0-3000mm/min | Δύναμη κινητήρα σπινθήρα γρίφτου: | 2.2-4Kw |
| Ταχύτητα σπινθήρα του τροχού άλεσης: | 0-6000rpm | Ταξίδι με άξονα τροχού λείανσης: | 0200mm |
| Δύναμη κινητήρα ταξιδιωτικού ελατηρίου: | 0.75-1.5kw | Ταχύτητα ταξιδιού του σπινδέλου του γρανάζοντα: | 0-3000mm/min |
| Τύπος: | Μηχανή Τρίχωσης Εργαλείων CNC | ||
| Επισημαίνω: | 1Μηχανή τριβής εργαλείων CNC.5 kW,3KW CNC μηχανή άλεσης εργαλείων,Πολυλειτουργία CNC μηχανή κοπής εργαλείων |
||

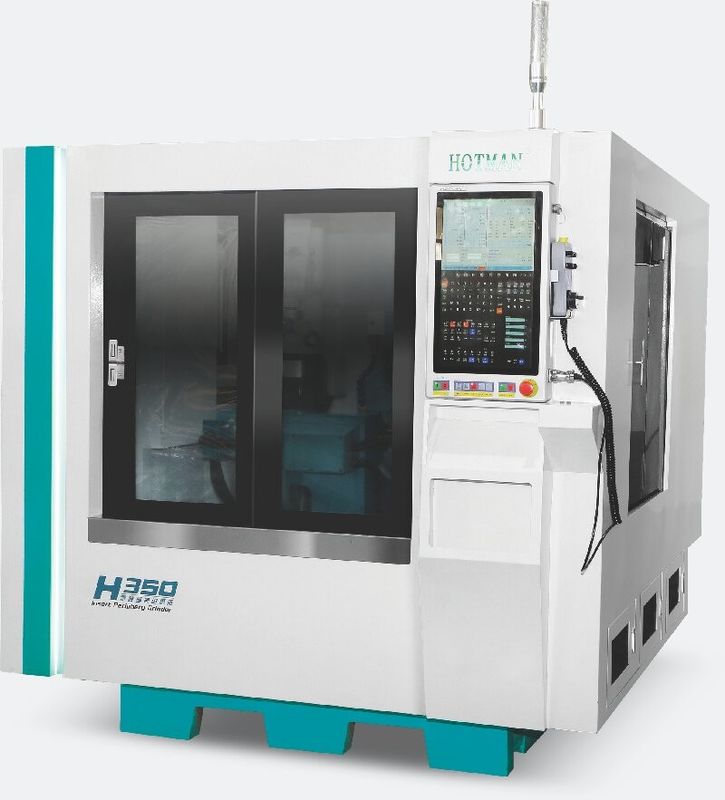

Εισαγωγές αλέτριας H350
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
1- Προσαρμόζεται σε πολλά σχήματα:
Ειδικό για σκληρό κράμα/κεραμική/CBN Στρίβωση λεπίδων ίσου υλικού
Στροφή στον άξονα Χ: 100 mm
Στροφή στον άξονα Z: 120 mm
2.Το ηλεκτρονικό μηχανισμό στύξης: ο πλέκτης μπορεί να στύχεται κατά τη διάρκεια της στύξης, ο ηλεκτρικός σπινδάλιος οδηγεί τον πλέκτη για την αυτόματη επισκευή της άμμου,και η βίδα servo οδηγεί την εμπρός και πίσω τροφοδοσία.
3.Από την γραμμή συσκευή επένδυσης: Μπορεί να συνειδητοποιήσει την επισκευή άμμου άκρου, την τροφοδοσία κινητήρα σφαιρίδιο κίνησης, και η μέγιστη ταχύτητα είναι 8000rpm.
4Στρίβοντας: Η κόκκινη ύλη πρέπει να αλλάζει σύμφωνα με τις διαφορετικές απαιτήσεις του εργαστηρίου.η ισχύς είναι 10KW και η ροπή είναι 52Nm.
5Ο κινητήρας.DD οδηγεί το σπινδύλιο να περιστρέφεται και να ελέγχει την περιστροφή 360° του εργασιακού τμήματος.
6Ο αισθητήρας επαφής Keenes χωρίς συσκευή οδήγησης παρέχει ηλεκτρονική ανίχνευση. Για την επίτευξη του ίδιου επιπέδου εξαιρετικά υψηλής ακρίβειας, ακρίβεια 3μm, ανάλυση 0,5μm.Μπορεί σταθερά να πραγματοποιήσει μετρήσεις υψηλής ακρίβειας, και ανιχνεύουν το επιδόμα πριν από την ακατέργαστη άλεση διαφόρων μορφών προϊόντων.Παρέχεται η λειτουργία υπολογισμού της διαφοράς πάχους και της διαφοράς ύψους διαφορετικών λεπίδων.
