Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τρίχωμα: | Διαμάντι | Διάμετρος του τροχού άλεσης: | 200 χιλιοστά |
|---|---|---|---|
| Ακριβότητα τροφοδότησης του γροθιού: | 0.001mm | Απόσταση τροφοδοσίας του τροχού άλεσης: | 0100mm |
| Τρόπος τροφοδοσίας του γροθιού: | Εγχειρίδιο/αυτόματο | Ισχύς κινητήρα τροφοδοσίας τροχού λείανσης: | 0.75kw |
| Ταχύτητα μηχανών σίτισης τροχών άλεσης: | 0-3000rpm | Ταχύτητα τροφοδοσίας του γροθιού: | 0-3000mm/min |
| Δύναμη του κινητήρα του γρανάζοντα: | 3 kW | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Τρόπος λειτουργίας του γρανάζοντα: | Συνεχής/διαλείπων | Μέγεθος του τραπεζιού εργασίας του γρανάζοντα: | 400x200 χιλιοστά |
| Στρογγυλοτροχίο Εργασιακό τραπέζι Κλίση γωνίας: | 0-90° | Στρογγυλοτροχείο Εργασιακό τραπέζι Μετακίνηση: | 400x200 χιλιοστά |
| Ονομασία του προϊόντος: | Μηχανή Τρίχωσης Εργαλείων CNC | ||
| Επισημαίνω: | Βιομηχανική μηχανή CNC για την άλεση προφίλ,Στρίβας προφίλ CNC ανθεκτικός,Πολυεπιχειρησιακή Τεχνική Τεχνική Τεχνικής Τεχνικής Τεχνικής |
||

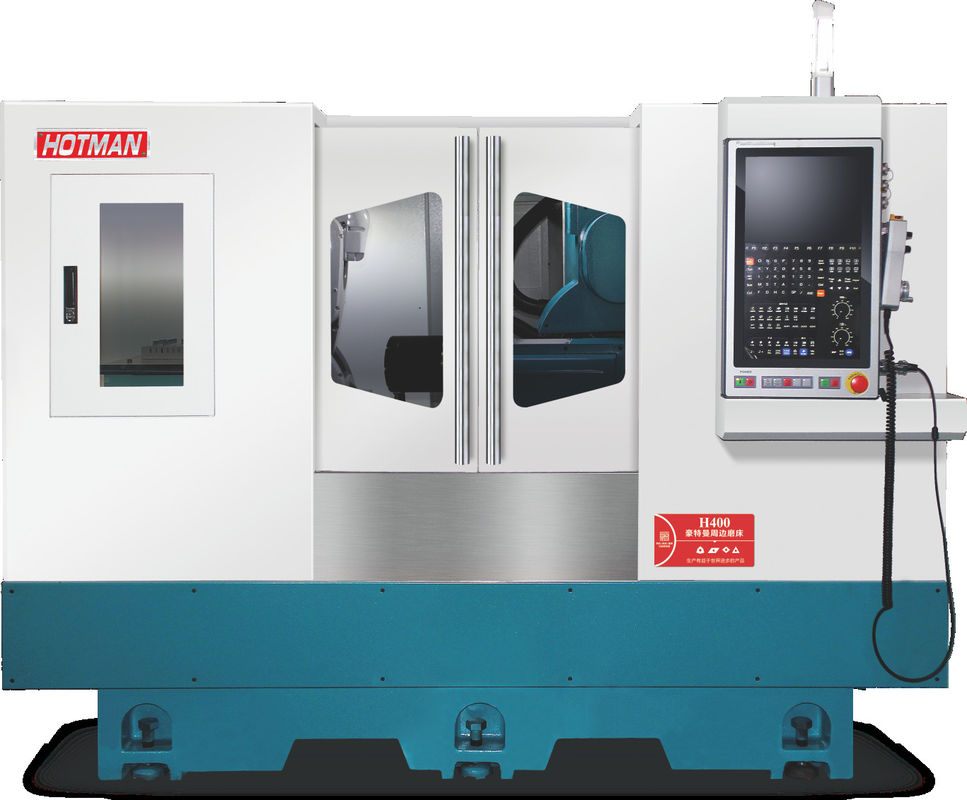

Εισάγει γλεύκτης Μηχανισμός ακρίβειας H400
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Συγκέντρωση συμπαγής/υψηλής ακαμψίας/αξιόπιστης:
1.Στρίψιμο τροχού αλέσεως - Υιοθετήστε υψηλής ακρίβειας μόνιμο μαγνήτη συγχρονισμένο κινητήρα σφινδάλ.
●Σταθερή λειτουργία υψηλής ταχύτητας χωρίς δονήσεις, χαμηλής ταχύτητας χωρίς σύρση, χτύπος σπινδέλου ≤ 0,002 mm.
● Υψηλή ισχύς, υψηλή ροπή.
● Μηχανισμός ψύξης εσωτερικής κυκλοφορίας, πολύχρονη σταθερή γραμμή.
● Προσωπική συσκευή σφράγισης αερίου, αποτελεσματική σε ατμόσφαιρα και σε ατμόσφαιρα.
2Μηχανικό εργαλείου:
Υψηλής ακαμψίας ολοκληρωμένη πυκνή δομή κρεβατιού χυτοσίδηρου ψημένου, σχεδιασμένη με ανάλυση πεπερασμένων στοιχείων, με εξαιρετική διάχυση θερμότητας και δονήσεις
απορρόφηση, μεγιστοποιώντας την ακρίβεια του εργαλείου.
Το κρεβάτι υιοθετεί κλίση σχεδιασμού επίπεδο, το οποίο ευνοεί την έγκαιρη αποστράγγιση του ελαίου και να αποφύγει το φαινόμενο της διαρροής και διαρροής ελαίου για να διατηρήσει το μηχάνημα καθαρό και τακτοποιημένο.
Η ενσωματωμένη σχεδίαση της βάσης και του κρεβατιού στον άξονα Z αποτρέπει το σφάλμα συσσώρευσης της παραδοσιακής διαχωρισμένης συναρμολόγησης, καθιστώντας τη δομή της μηχανής πιο εύλογη,
3.Αξός C:
Ο κινητήρας ροπής περιστροφής του εργαστηρίου, ονομαστική ροπή 30Nm, ακρίβεια θέσης 7 τόξων δευτερολέπτων, μέγιστη ταχύτητα 120 στροφές ανά λεπτό, περιστροφή 360°.
4Ο άξονας Χ και ο άξονας Z:
Η προηγμένη τεχνολογία άμεσης κίνησης γραμμικού κινητήρα μειώνει το σφάλμα και την φθορά που προκαλείται από τη μηχανική μετάδοση, με την πλήρη ανατροφοδότηση κλειστού βρόχου
Μεταφέρεται από το κανόνα πλέγματος, για να εξασφαλιστεί η ταχύτητα απόκρισης κάθε άξονα και λειτουργία υψηλής ταχύτητας, για να επιτευχθεί υψηλή ακρίβεια και υψηλή απόδοση.
Με κίνηση εσωτερικού γραμμικού κινητήρα, η πλακέτα διακίνησης χύτευσης κινείται προς τα εμπρός, προς τα πίσω, αριστερά και δεξιά μέσω της τροχιάς καθοδήγησης κυλίνδρων για τον έλεγχο της θέσης του τροχού άλεσης,και στη συνέχεια άλεση του εργαστηρίου.
5Άξονας Β:
κινητήρας ροπής τροχοτροφήματος με κεφαλή εργασίας, ονομαστική ροπή 500Nm, ακρίβεια θέσης 7 τόξων δευτερολέπτων, ακρίβεια επανάληψης 2 τόξων δευτερολέπτων, ταχύτητα περιστροφής 60 ~ 120rpm, κλάση προστασίας IP67,συνειδητοποιήσει περιστροφή 360°.
