Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κινητήρας τροχού άλεσης: | 7.5kw | Μέγεθος του αλεξίπτωτου: | 400 χιλιοστά |
|---|---|---|---|
| Ταχύτητα του τροχού άλεσης: | 2800 στροφές ανά λεπτό | Μέγιστο ύψος άλεσης: | 500 χιλιοστά |
| Μέγιστο μήκος άλεσης: | 1000 χιλιοστά | Μέγιστο πλάτος λείανσης: | 400 χιλιοστά |
| Μέγιστη. Φόρτωση πίνακα: | 500 κιλά | Συνολική διάσταση: | 2700 mm x 2000 mm x 2000 mm |
| Ηλεκτρική τροφοδοσία: | 380V/50Hz | Τραπεζική τροφή: | 00,1-3 mm/min |
| Μηχανή τραπεζικού κινητήρα: | 2 kW | Μέγεθος πίνακα: | 400 mm x 1000 mm |
| Ταχύτητα πίνακα: | 2-25m/min | Βάρος: | 3000 κιλά |
| Τροφοδοσία κεφαλής τροχού: | 00,1-3 mm/min | ||
| Επισημαίνω: | Μηχανή τριβής 380V,Πλήρης μηχανή άλεσης 50Hz,Μηχανή συσσωρευτής αντιδράσεως στη διάβρωση |
||

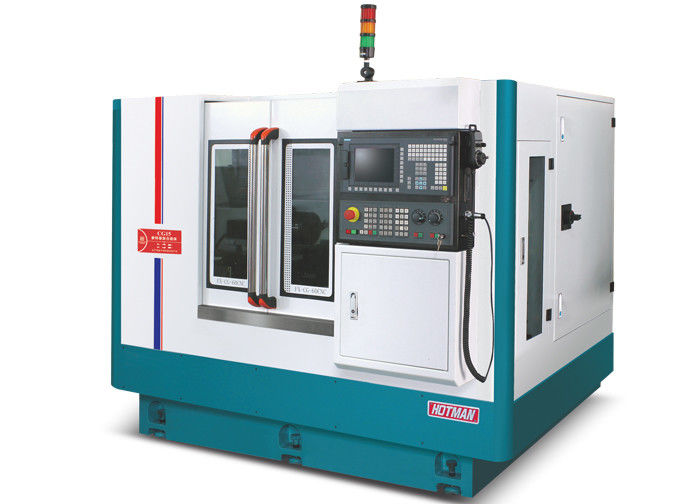

Αντίσταση στη διάβρωση Υψηλής ακρίβειας μηχανή CNC καθολικής άλεσης
1Η πρώτη μικρή μηχανή αλέσεως σύνθετων υλών της Κίνας
2.Εργαλείο επεξεργασίας μικρών εξαρτημάτων:
Διατίθενται διάφορες μεθόδοι συμπίεσης:
●Τρία σφιχτά σαγόνια
●Σφραγίσματα τύπου collet
Βιομηχανία εφαρμογής:
●Βιομηχανία κολλέτων
●Βιομηχανία τροχαίων
●Τα τμήματα του κιβωτίου οδηγού, του ατμομηχανή/του τρένου
●Υδραυλική/πνευματική θήκη άξονα κίνησης
●Τα τμήματα με πίνακα
● Ιατρικό όργανο
3.CG15:
| Διάμετρος του εργασιακού μεγέθους σφίξης | Ø3~200 mm |
| Μπορεί να κρατήσει το μεγαλύτερο κομμάτι εργασίας | 100 χιλιοστά |
| Πεδίο επεξεργασίας | Ø6~80mm (έσω τρύπα) |

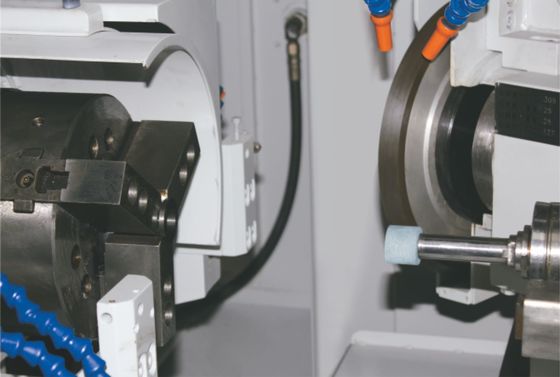

Στρίψιμο τροχού άλεσης εσωτερικής διάτρησης,10,000/50,000rpm προαιρετικά
Υπερβολική δόση 15:
| Διάμετρος του εργασιακού μεγέθους σφίξης | Ø200 mm |
| Μπορεί να κρατήσει το μεγαλύτερο κομμάτι εργασίας | 150 χιλιοστά |
| Πεδίο επεξεργασίας | Ø6~100 mm ((Εξωτερική διάμετρος) |
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και γροθιά σφαίρας άλεσης ακριβείας C3,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Υπεύθυνος Επικοινωνίας: Daniel
Τηλ.:: 13790591015
