Βιομηχανική μηχανή τριβής CNC

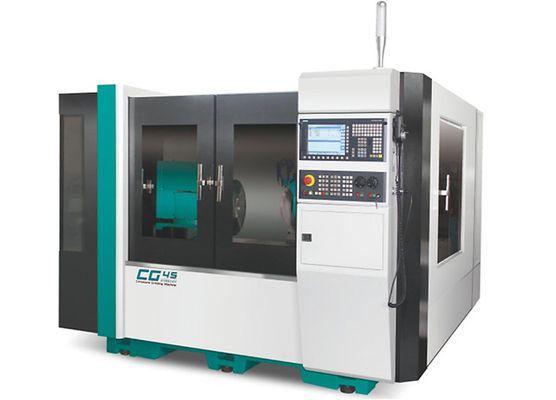

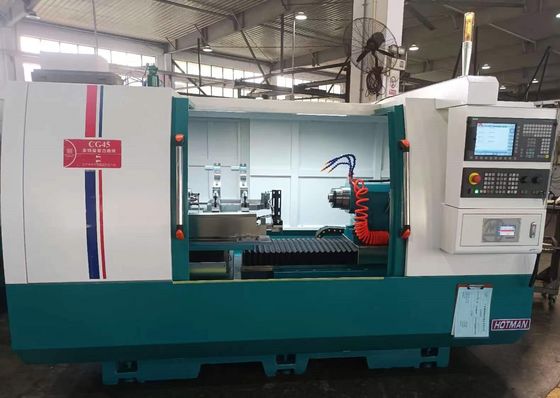

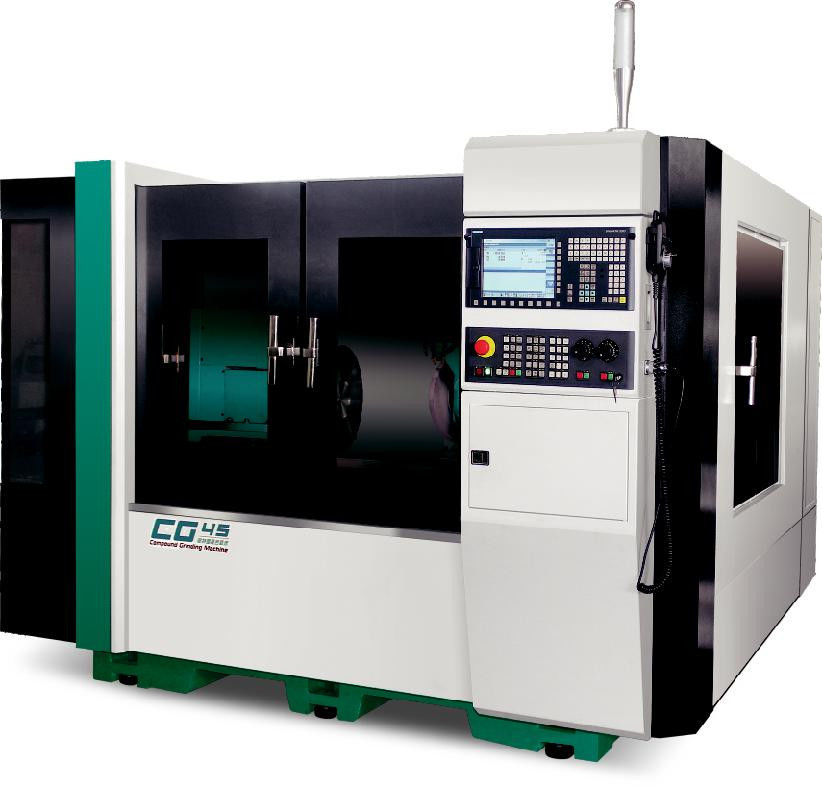

Υψηλής ακρίβειας μηχανή κοπής CNC-CG45

1.Μονουδοποιημένη συναρμολόγηση: Δημιουργία μιας νέας επανάστασης της σύνθετης άλεσης.

2.Μπορεί να τρυπήσει την εσωτερική, την εξωτερική κωνική πλευρά:

Στρίψιμο σπινθήρα του εσωτερικού γρανάζοντα: 0~470mm

Στρίψιμο σπινθήρα κυλινδρικού γρανάζιμου τροχού: 0~365mm

3Συνολικά χαρακτηριστικά:

(1).Μπορεί να συνειδητοποιήσει ένα σφίξιμο, να ολοκληρώσει τον εσωτερικό κύκλο, τον εσωτερικό κώνο, τον εξωτερικό κύκλο, τον εξωτερικό κώνο, την ολοκληρωμένη άλεση σύνθετων τελικών προσώπων.

(2) Παρέχει πολύπλοκες λύσεις άλεσης υψηλής ακρίβειας, κατάλληλες για την επεξεργασία μικρών και μεσαίων τεμαχίων.

(3)Μπορεί να εγκατασταθεί αυτόματο σύστημα τροφοδοσίας και λήψης για την κάλυψη των αναγκών της βιομηχανικής μαζικής παραγωγής.

(4) Η μονάδα άλεσης εξωτερικού κύκλου/εσωτερικού κύκλου μπορεί να συνδυαστεί ευέλικτα ανάλογα με τη ζήτηση για να προσαρμοστεί σε διαφορετικές μορφές και διαδικασίες άλεσης.

(5) Το σύστημα ελέγχου είναι φιλικό και εύκολο στην εκμάθηση. Η άλεση του εργασιακού τμήματος και η επένδυση του τροχού άλεσης μπορούν να προγραμματιστούν γρήγορα στο εργαλείο μηχανής. Η συσκευή μέτρησης σε απευθείας σύνδεση μπορεί να εγκατασταθεί.

Περιγραφή της συσκευής:

1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.

2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.

4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.

5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.

6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.

7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.

Τεχνική προδιαγραφή:
