Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δυνατότητα δεξαμενής ψυκτικού: | 50 λίτρα | Διάμετρος του τροχού άλεσης: | 200 χιλιοστά |
|---|---|---|---|
| Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW | Ταχύτητα του τροχού άλεσης: | 1450 στροφές ανά λεπτό |
| Ακαθάριστο βάρος: | 1600 κιλά | Μέγιστη αλέθοντας διάμετρος: | 200 χιλιοστά |
| Μέγιστο μήκος άλεσης: | 500 χιλιοστά | Μέγιστη. Φόρτωση πίνακα: | 100 κιλά |
| Καθαρό βάρος: | 1500 κιλά | Συνολικές διαστάσεις: | 1700x1500x1750 χιλιοστά |
| Ηλεκτρική τροφοδοσία: | 3-phase 380V 50Hz | Ταχύτητα πίνακα: | 2-20rpm |
| Γωνία περιστροφής πίνακα: | ±5° | Τύπος: | Κυλινδρική μηχανή μύλων |
| Δύναμη κινητήρα κεφαλαίου εργασίας: | 0.75kw | ||
| Επισημαίνω: | 3 φάσεων κυλινδρική μηχανή άλεσης,Μηχανή κυλινδρικής άλεσης 50Hz,Πολλαπλής χρήσης μικρός κυλινδρικός γλεύκτης |
||

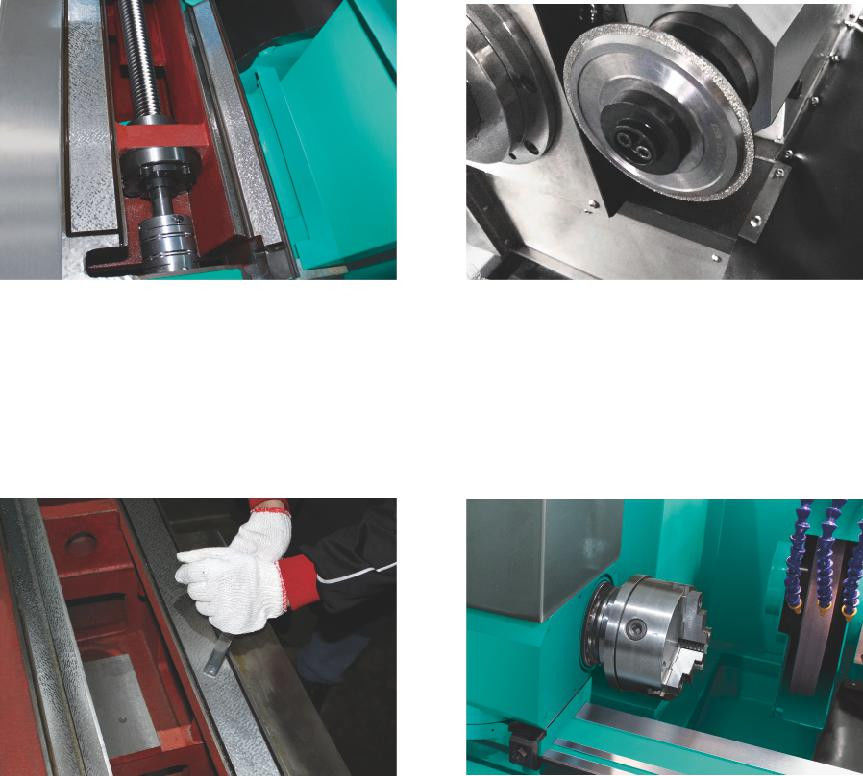

Κυλινδρική άλεση Κεντρικός μηχανισμός
Κύριο μηχανισμό:
1.Στατικό σπινθήρα:
Στατική ταινία ελαίου ελαίου, από την έναρξη έως την παύση, πάντα υπό την υποστήριξη της ταινίας ελαίου, πολύ χαμηλή φθορά.η μηχανή μπορεί να διατηρήσει την ακρίβεια για μεγάλο χρονικό διάστημα.
2.Μποτοκινητό σπινθήρα:
Υψηλή ταχύτητα, χαμηλή δόνηση, χαμηλός θόρυβος, ομαλή κίνηση.
3Στροφή σφαίρας κλάσης.C3:
Λόγω των χαρακτηριστικών στατικής λιπαντικής, η αλληλεπίδραση τριβής μπορεί να μειωθεί και να αυξήσει την ακαμψία και την ακρίβεια τοποθέτησης.
4Συσκευή επισκευής γροθιού τύπου κυλίνδρου (προαιρετική για σειρά CNC):
5- Σιδηρόδρομος καθοδήγησης:
- σχεδιασμός συνδυασμού V-φλατών σιδηροδρόμων, για να εξασφαλιστεί η σταθερότητα της άλεσης.
Σπατούλα χεριού:
Η επιφάνεια επαφής της σιδηροτροχιάς καθοδήγησης μειώνεται με ακριβή χειροκίνητη φτυάρα και σύστημα λιπαντικού λαδιού για να εξασφαλιστεί υψηλή ακρίβεια και αντοχή στην φθορά των αξονικών κινήσεων.
6- Κεφαλή σπινθήρα:
Μπορεί να τοποθετηθεί τρεις σαγόνες και μπορεί να ταιριάζει με διαφορετικό σχεδιασμό σαγόνων εργασίας για να διευκολύνει την έρευνα διαφορετικού κομματιού.Το σπιντέλο άλεσης έχει τη λειτουργία του κέντρωσης και ταυτόχρονη κίνηση, και ο χρήστης μπορεί να πραγματοποιήσει γρήγορη μετατροπή στην κορυφή της μηχανικής και στην μηχανική τριών νυχιών (ειδικά αξεσουάρ).
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:

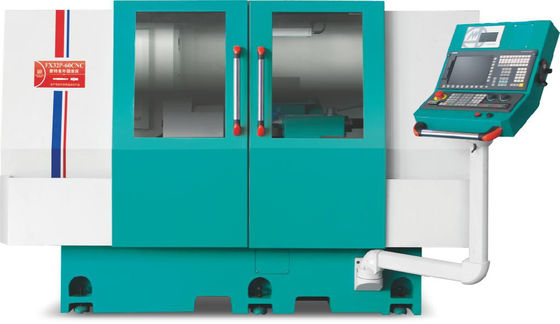

| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
