Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | Κυλινδρική μηχανή μύλων | Δυνατότητα άλεσης: | Υψηλή |
|---|---|---|---|
| Διάμετρος του τροχού άλεσης: | Μεγάλο | Ζωή του Τροχού Τρίωσης: | Μακρύ |
| Υλικό γουρουνιού: | Διαμάντι | Κινητήρας τροχού άλεσης: | Υψηλή |
| Θόρυβος του αλέτριου τροχού: | Χαμηλά | Δύναμη του γρανάζοντα: | Υψηλή |
| Επανάληψη τροχιάς άλεσης: | Υψηλή | Μέγεθος του αλεξίπτωτου: | Μεγάλο |
| Ταχύτητα του τροχού άλεσης: | Υψηλή | Τύπος τροχών άλεσης: | Κύπελλο |
| Δονήσεις του γρανάζιου: | Χαμηλά | Βάρος του αλεξίπτωτου: | Σοβαρό |
| Διάμετρος του τροχού άλεσης: | Μεγάλο | ||
| Επισημαίνω: | Σταθερός καθολικός γλεύκτης CNC,Εταιρική μηχανή CNC,Τύποι βιομηχανικής κυλινδρικής άλεσης |
||

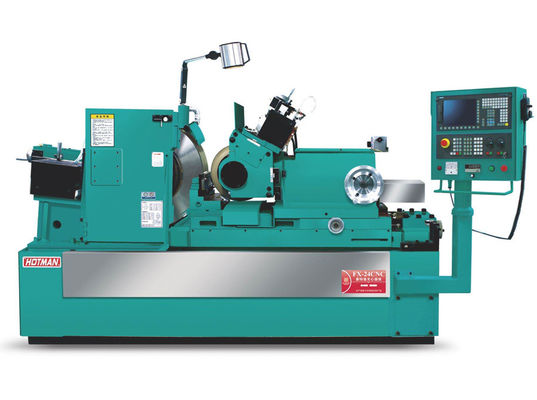

Σταθερός καθολικός γρανάζας CNC, πλήρως αυτόματη βιομηχανική κυλινδρική γρανάζουσα μηχανή FX27-60CNC
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Νέα ιδέα σχεδιασμού, χαμηλό κόστος και απλή λειτουργία:

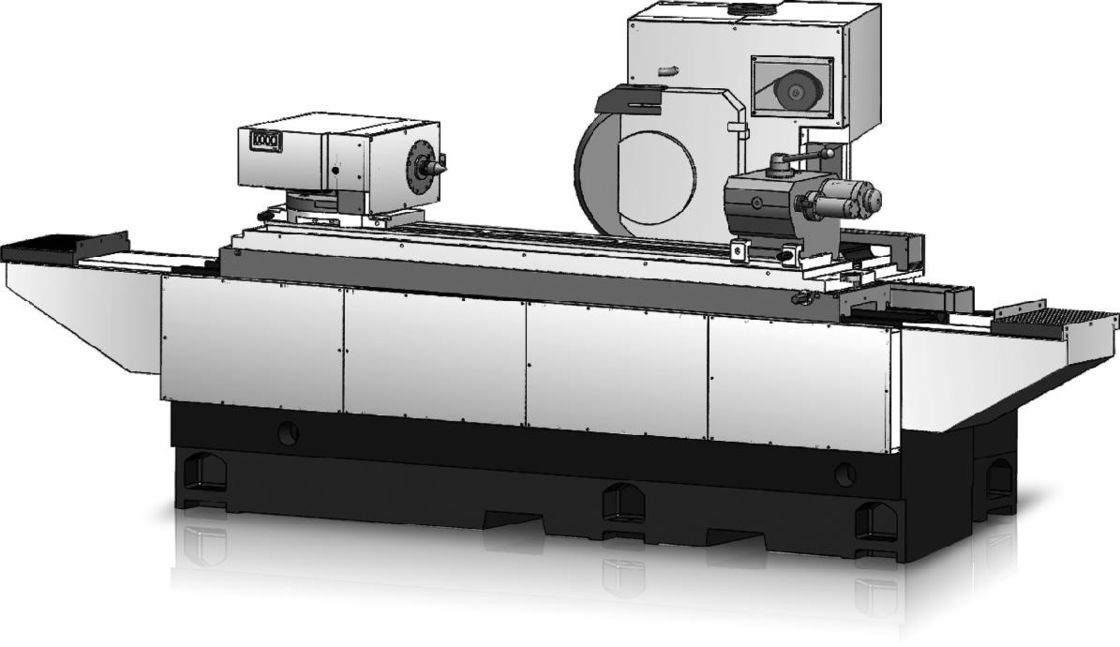

Δομή πλαισίου, χρησιμοποιώντας υψηλής ποιότητας χυτοσίδηρο (FC30), χαμηλό κέντρο βαρύτητας σχεδιασμό, η τελευταία πεπερασμένα στοιχεία υποβοηθούμενη από υπολογιστή ανάλυση, η ακαμψία
Η σχεδίαση είναι μεγαλύτερη από 108N/m, η χαμηλότερη φυσική συχνότητα σχεδιασμού είναι μεγαλύτερη από 150HZ.
αδιάβροχο και απορροφητικό, διασφαλίζοντας την υψηλή ακαμψία και τη μέγιστη απόδοση αποσβεσμού, παρατείνοντας έτσι τη διάρκεια ζωής της μηχανής.
Διάταξη του κρεβατιού και τρόπος τροφοδοσίας:
1Η αριστερή και η δεξιά μετατόπιση του τραπεζιού και η τροφοδοσία της κεφαλής του γρανάζοντα γίνονται όλα με το χέρι.
2Η μετατόπιση του κρεβατιού καθορίζεται από την πίεση του ελαίου και η τροφοδοσία της κεφαλής του γλεύκους λειτουργεί με το χέρι.
3Το κρεβάτι τροφοδοτείται από την πίεση του ελαίου, η κεφαλή του γρανάζοντα τροχού μεταφέρεται και επιστρέφεται κατά μήκος και η τροφοδοσία λειτουργεί με το χέρι.
4.Η μετατόπιση του κρεβατιού καθορίζεται από την πίεση του ελαίου, η κεφαλή του γρανάζοντα τροχού διαμήκης ταχείας τροφοδοσίας και γρήγορης επιστροφής, αυτόματη λειτουργία τροφοδοσίας.
5Προσθέστε αυτόματη μέτρηση.

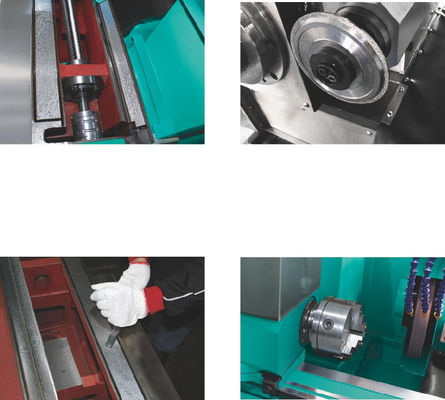

Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
