Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Στρίψιμο του γροθιού: | 50 χιλιοστά | Διάμετρος του τροχού άλεσης: | 200 χιλιοστά |
|---|---|---|---|
| Δύναμη κινητήρα τροφοδοσίας κεφαλής γλεύκνου: | 0.75kw | Ταχύτητα τροφοδοσίας της κεφαλής του γρανάζοντα: | 0.1-500mm/min |
| Δύναμη κινητήρα της κεφαλής του γρανάζοντα τροχού: | 0.75kw | Κεφαλή του γρανάζοντος τροχού ταχεία ταχύτητα τροφοδοσίας: | 1000mm/min |
| Ταχύτητα κεφαλής του γρανάζοντα: | 1450 στροφές ανά λεπτό | Κεφαλίδα του γροθού: | 360° |
| Ταξιδεύσεις κεφαλιού του γρανάζοντα: | 200 χιλιοστά | Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW |
| Ταχύτητα του τροχού άλεσης: | 1450 στροφές ανά λεπτό | Συνολική διάσταση: | 1400x1000x1600 χιλιοστά |
| Δύναμη κινητήρα εργασίας: | 0.75kw | Γωνία περιστροφής του τραπεζιού εργασίας: | 360° |
| Ταξίδι στο τραπέζι εργασίας: | 200 χιλιοστά | ||
| Επισημαίνω: | Αυτοκινητική κυλινδρική μηχανή άλεσης,Μηχανή κυλινδρικής άλεσης 1000 mm/min,Πρακτική εξωτερική κυλινδρική μηχανή άλεσης |
||

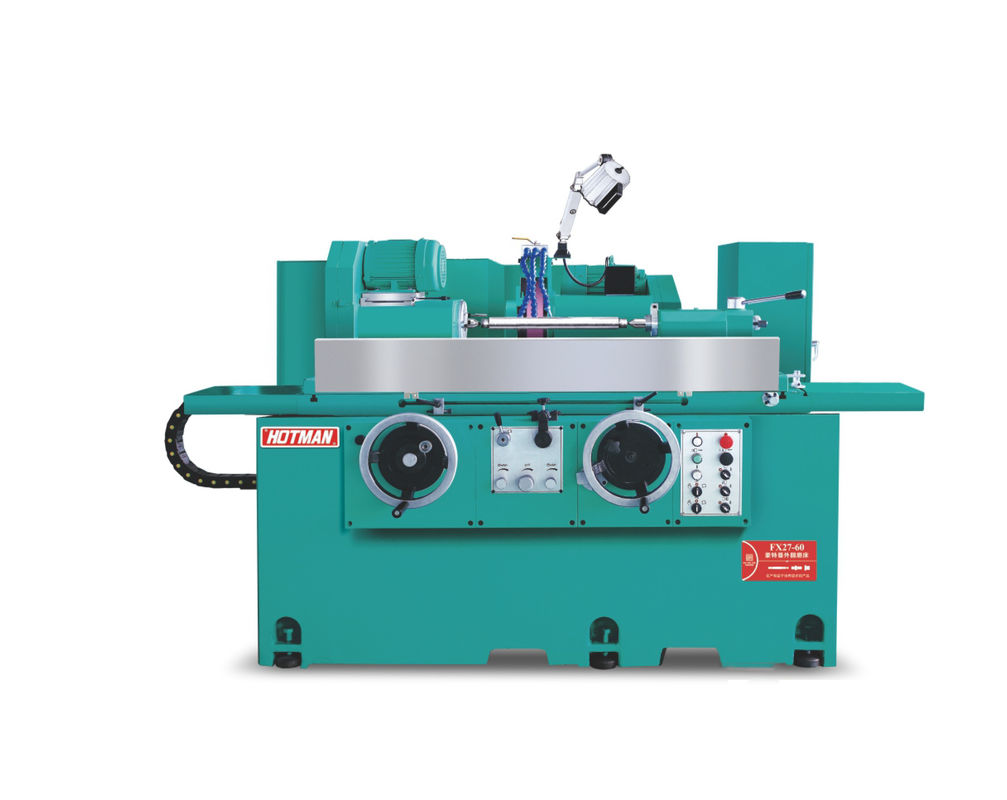

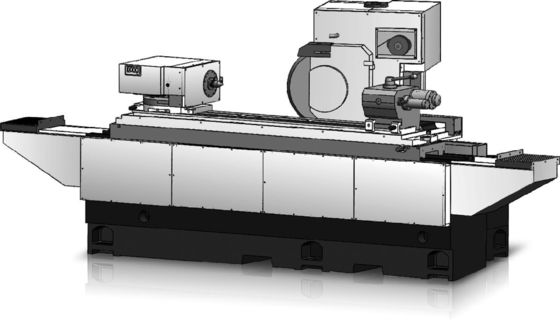

Τύπος άλεσης κυλινδρικής άλεσης
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Α. Καθαρή στη άλεση:
Μικρή παραγωγή, αυτόματη τροφοδοσία χωρίς χρονόμετρο σπίθα, μπορεί να πάρει καλή ποιότητα άλεσης μαζική παραγωγή, προσθέστε αυτόματη συσκευή μέτρησης εξωτερικής διάμετρος (ειδικά αξεσουάρ),μπορεί να παρέχει την καλύτερη απόδοση και αποτέλεσμα άλεσης (μοντέλα CNC).
Β. Διατοπική άλεση:
Η αυτόματη διαλείπουσα τροφοδοσία και το υδραυλικά κινούμενο τραπέζι επιτρέπουν την πιο αποτελεσματική εγκάρσια άλεση του αντικειμένου εργασίας.
Γ. Τελική άλεση:
Αφαιρέστε το περιστρεφόμενο κάλυμμα της κεφαλής σφινδέλου εργασίας και αντικαταστήστε το με ένα τρικύκλιο ή τετράκλινο τσουκάλι.και τοποθετείται στη θέση των 90° για τερματική άλεση.
Δ. Σπρώξιμο ώμου:
Όταν η εξωτερική διάμετρος του εργασιακού αντικειμένου και ο ώμος του τρυπούνται για να ολοκληρωθεί ταυτόχρονα,το εργαζόμενο αντικείμενο υποστηρίζεται από δύο κορυφαία κέντρο και το γουρούνι είναι επανεγκατασταθεί στην δεξιά πλευρά της κεφαλής του γουρούνι και περιστρέφονται σε μια γωνία για να γουρούνι.
Ε. Στρίψιμο με κλίση:
Το εργαζόμενο αντικείμενο μπορεί να υποστηριχθεί από το τσακ ή τα δύο ανώτερα κεντρικά, και ο πίνακας και η κεφαλή του γρανάζοντα μπορούν να περιστραφούν και να ρυθμίζονται εύκολα.
F. Στρίψιμο εσωτερικής διαμέτρου:
Συσκευές άλεσης εσωτερικής διαμέτρου (ειδικά συσκευάσματα) Η άλεση εσωτερικής διαμέτρου, εφόσον ο σπινδύλος άλεσης εσωτερικής διαμέτρου τραβηχτεί προς τα κάτω και σταθεροποιηθεί στην θέση άλεσης, μπορεί να γίνει.
Εσωτερική συσκευή άλεσης τρύπας (προαιρετική):
Ταχύτητα περιστροφής Περιοχή εσωτερικής διάμετρου Μέγιστο βάθος
20,000rpm Φ25~45mm 100mm
30Φ 12~25 mm 60 mm
