Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ελεγκτής: | FANUC 0i - TD | Σύστημα ψυκτικού μέσου: | - Ναι, ναι. |
|---|---|---|---|
| Υλικό: | Χάλυβα | Διάμετρος περιστροφής: | 200 χιλιοστά |
| Ανώτατο γυρίζοντας μήκος: | 300 χιλιοστά | Ονομασία προϊόντος: | Στρογγυλομηχανή CNC ακριβείας |
| Δύναμη κινητήρα σπινθήρα: | 7.5KW | Ταχύτητα σπινθήρα: | 6000 στροφές ανά λεπτό |
| Κουκλίτης: | MT4 | Tailstock ταξίδι: | 200 χιλιοστά |
| Δυνατότητα του μαγαζιού εργαλείων: | 12PCS | Τεχνουργείο: | BT2ορισμός |
| Ποσοστό τροφοδοσίας στον άξονα X/Z: | 10/15m/min | Χ/Ζ άξονας ταχείας διαδρομής: | 20/30m/min |
| Ταξίδι στον άξονα X/Z: | 200/300mm | ||
| Επισημαίνω: | Μεταλλικό Στρογγυλομηχανή CNC,Ανεπαρκής σε φθορά,Πρακτικός αυτόματος στρογγυλομηχανής CNC |
||

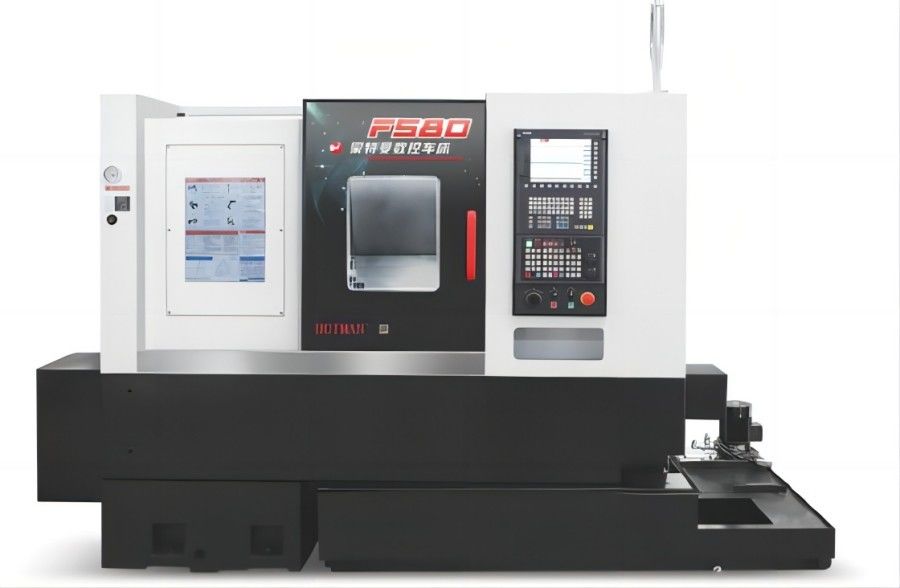

Στρογγυλομηχανή CNC ακρίβειας F580
1.Σύμβαση βαριάς κοπής: Σφινδάλιο υψηλής ακαμψίας και πύργος εργαλείων
2.F580A με σέρβο-προγραμματισμένη πίσω θέση
●Το ελαστικό ελαστικό υιοθετεί εισαγόμενο προεπιβλημένο ελαστικό σφαιρικό ελαστικό υψηλής ακρίβειας, το οποίο καθιστά το ελαστικό υψηλής ακαμψίας και ακρίβειας.
●Ενσωματωμένος πύργος κοπής με ακριβή ευρετήριο,Το πύργο κοπής και τα χύτευμα συρόμενων σέλων ενισχύονται για να αυξήσουν το πρότυπο παρεμβολών κατά τη διάρκεια της επεξεργασίας Περιφέρεια και ακτίνα στροφής του πύργου εργαλείων-Αυξάνει περαιτέρω την απόδοση κοπής.
●Εκτείνετε το σιδηρόδρομο καθοδήγησης του εργαλείου της μηχανής, αυξήστε τη διάμετρο της βίδες μολύβδου, βελτιώστε περαιτέρω τη σκληρότητα κοπής του εργαλείου της μηχανής, ευνοώντας περισσότερο την επεξεργασία βαριάς κοπής.
●Επιλεξιμότητα σερβοπρογραμματισμού πίσω κάθισμα, τυποποιημένο με ενεργό κέντρο (προαιρετικά ενσωματωμένο περιστρεφόμενο μανίκι).
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
| Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
Μέγιστη απόσταση μεταξύ | χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
| Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
Κεφαλοπλαίσιο | Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Κάθισμα πίσω | Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
Εργασιακό τραπέζι | Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
| Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
| Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
F580M με σέρβο προγραμματιζόμενο πίσω κάθισμα/πύργο κοπής ισχύος
●BMT55 διασύνδεση για το κάλυμμα ηλεκτρολογικού εργαλείου, για την επίτευξη της επεξεργασίας σύνθετων υλικών.
● Σφινδάλιο με υψηλή ταχύτητα, υψηλής ακρίβειας ενσωματωμένο μηχανοκίνητο σφινδάλιο, ακυρώνει τον ενδιάμεσο μηχανισμό μετάδοσης, μειώνει τις δονήσεις και τη θερμική αλλαγή κατά τη διάρκεια λειτουργίας υψηλής ταχύτητας,εξασφαλίζει την ακρίβεια της μηχανικής επεξεργασίας και την εξαιρετική τραχύτητα της επιφάνειας.
●Επιλεγμένη αυτόματη διεπαφή εγκατάστασης, γρήγορη και εύκολη επέκταση σε αυτοματοποιημένη γραμμή παραγωγής.
●Πλήρως κλειστή προστασία, μπορεί να εξοπλιστεί με σύστημα νερού υψηλής πίεσης 70KG.
●Επιλεξιμότητα σερβοπρογραμματισμού πίσω κάθισμα, τυποποιημένο με ενεργό κέντρο (προαιρετικά ενσωματωμένο περιστρεφόμενο μανίκι).
●Το σπιντέλο είναι εξοπλισμένο με κωδικοποιητή για την επίτευξη υψηλής ακρίβειας επεξεργασίας παρεμβολής και υψηλής αξιοπιστίας γωνιακής τοποθέτησης.
