Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Στρίψιμο WheelHeadFeed: | 00,1-3 mm/min | Στρίψιμο του τροχούΚεφαλήςΚλίση: | ±5° |
|---|---|---|---|
| ΣτρίψιμοΚεφαλής τροχού: | ±30° | Στρίψιμο τροχόςHeadTravel: | 200 χιλιοστά |
| Στρίψιμο τροχός κινητήρας: | 7.5KW | Μέγεθος τροχού άλεσης: | 600 χιλιοστά |
| Τρίχωση τροχού: | 3500 στροφές ανά λεπτό | Μηχανοποίηση: | 2000x1400x1700 χιλιοστά |
| Ρυθμίζοντας το WheelHeadFeed: | 00,1-3 mm/min | Ρυθμίζοντας την κλίση της κεφαλής του τροχού: | ±5° |
| Ρυθμίζοντας τον τροχόHeadSwivel: | ±30° | Ρυθμίζοντας την κίνηση του τροχού: | 150 χιλιοστά |
| Ρυθμισμός τροχού: | 3.7kw | Ρυθμίζοντας το μέγεθος τροχού: | 400 χιλιοστά |
| Ρυθμισμός ταχύτητας τροχών: | 3500 στροφές ανά λεπτό | ||
| Επισημαίνω: | Πρακτική Μηχανή Στρίβωσης Χωρίς Κέντρο,Μηχανή άκρως κεντρικής άλεσης 0,1 mm/min |
||

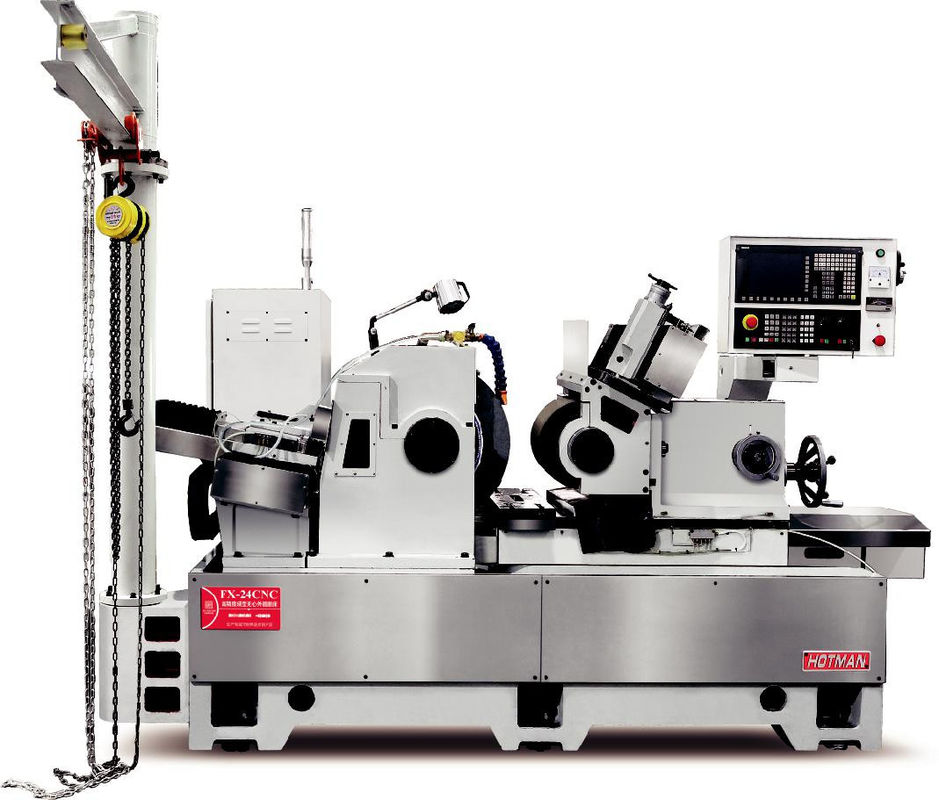

Μεγάλη ακρίβεια CNC Centerless Στρίψιμο MachineFX-24CNC
1Εργαλείο άλεσης για το χύτευμα:
Προτιμάται η άλεση τεμαχίου μεγάλης διαμέτρου
2Σύστημα ελαστικών:
●Ο κύριος άξονας του γρανάζοντα υιοθετεί σφινδάλιο τύπου Perrin με διπλή υποστήριξη πριν και μετά. υψηλή ταχύτητα, σταθερή λειτουργία, χωρίς συντήρηση.
●Ο κινητήρας τροχών υιοθετεί 30KW υψηλής ροπής και κινητήρα υψηλής ισχύος.
●Ο σπινδύλος χρησιμοποιεί γροθίστη με εξωτερική διάμετρο 610 mm για να αυξήσει την επίδραση γροθίσματος.το άλεμα με μέγιστο πλάτος 400 mm μπορεί να τοποθετηθεί για να ανταποκρίνεται στις απαιτήσεις των διαφόρων εργαστηρίων.
●Το σύστημα στύξης με δύο άξονες συνδέσεων χρησιμοποιείται για διάφορα είδη εργαστηρίων.
●Κατάρτιση χαμηλού κέντρου βαρύτητας, αύξηση της σταθερότητας της άλεσης, μπορεί να εξασφαλίσει την ακρίβεια των μηχανημάτων εργαλείων για μεγάλο χρονικό διάστημα.
●Υπερδυναμική άλεση, κατάλληλη για επεξεργασία τεμαχίων μεγάλης διαμέτρου, μειώνει σημαντικά το χρόνο επεξεργασίας.
●Είναι πολύ κατάλληλο για την εγκατάσταση αυτοματοποιημένου εξοπλισμού, όπως η άλεση με χειριστή, η άλεση και η αυτόματη τροφοδοσία και λήψη.
| Τυποποιημένη διάμετρος τραπέζι | Ø1,0~60 mm |
| Μέγεθος του τροχού άλεσης (έξω διάμετρος * πλάτος * εσωτερική διάμετρος) | Ø610*305*304.8 |
| Ταχύτητα της γρανάζου | 1100 στροφές ανά λεπτό |
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
