| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δύναμη του κινητήρα του γρανάζοντα: | 2.2kW |
|---|---|---|---|
| Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Τρόπος ελέγχου του κινητήρα σπινδύλου του γρανάζοντα τροχού: | V/F |
| Μέθοδος ψύξης κινητήρα σπινθήρα γουρουνιού: | Ψύξη αέρα | Τρόπος ρεύματος κινητήρα σπινθήρα γρίπης: | 4α |
| Συχνότητα κινητήρα σπινθήρα γρίφτου: | 50Hz | Δύναμη κινητήρα σπινθήρα γρίφτου: | 2.2kW |
| Ηλεκτρική τροφοδοσία κινητήρα σπινθήρα γρίπης: | 3 φάσεις | Επίπεδο προστασίας του κινητήρα του σπινθήρα του γραμμωτικού τροχού: | Διάκριση IP54 |
| Ταχύτητα του κινητήρα του σπινδέλου του γρανάζοντα: | 3000 στροφές ανά λεπτό | Στροφή του κινητήρα του σπινδέλου του γρανάζοντα: | 20Nm |
| Δυνατότητα του κινητήρα σπινθήρα του γρίφτου: | 380v | Ταχύτητα σπινθήρα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Ονομασία: | Μηχανή άλεσης ακροβολέα | ||
| Επισημαίνω: | Μηχανή τριβής ατμοσφαιρικού ψύξης,Μηχανή άλεσης ακροβάθμιου άξονα 3 φάσης,Πολυλειτουργικός αλεξίστριος αλεξίστριου |
||

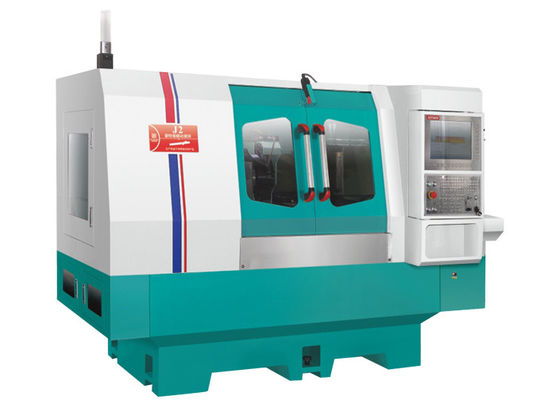

Μηχανή τριβής ακροβόλου J2
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και γροθιά σφαίρας άλεσης ακριβείας C3,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Πληροφορίες για το προϊόν:
| Πληροφορίες για το προϊόν: | |
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του κεφαλικού πλαισίου (άξονας C) |
0.002 βαθμοί |
|
Ανάλυση του άξονα X/Z |
0.0001mm |
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού |
350-435 mm |
|
Μέγιστη διάμετρος άλεσης |
300 χιλιοστά |
|
Μέγιστο φορτίο |
90 κιλά |
(1) Κινούμενο σπινθήρα κέντρου εργασίας με ενσωματωμένο κωδικοποιητή Renishaw.
(2) Δυναμικότητα φορτίου σφραγίδας 150Nm
(3) Στρογγυλό ρουλεμάν με ακριβή επαφή
(4) Στρογγυλότητα ≤ 1 μm
(5) Μεγάλη γωνία περιστροφής
(6) Υγρά ψύξης στο κέντρο
(7) Με κινητήρα συγχρονιστή από μόνιμο μαγνήτη
(8) Λειτουργία στάσης θέσης
Η κεφαλή εργασίας υψηλής ακαμψίας με κινητό κέντρο εργασίας, υποστηρίζεται από υψηλής ακαμψίας και υψηλής ακρίβειας γωνιακό ρουλεμάνιο ρουλεμάνιο,οι οποίες καθιστούν το σπιντέλ πιο σταθερό και εξαιρετική δυσκαμψία.
Το κωνικό ελαστικό MT-4 χρησιμοποιείται στο σπιντέλ, με μια τρύπα φ24 mm στο κέντρο, όπου μπορεί να περάσει η συσκευή έντασης του στερεωτήρα, καθώς και το υγρό ψύξης.
Η κεφαλή εργασίας τροφοδοτείται από έναν ψηφιακό κινητήρα κυλινδρικής τροφοδοσίας Sodick, με μεταβλητές ταχύτητες.
