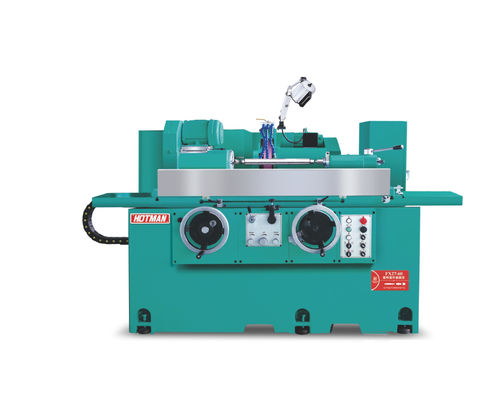

Hotman Stable E250 κυλινδρική μηχανή άλεσης Πολλαπλής χρήσης 6000r/min

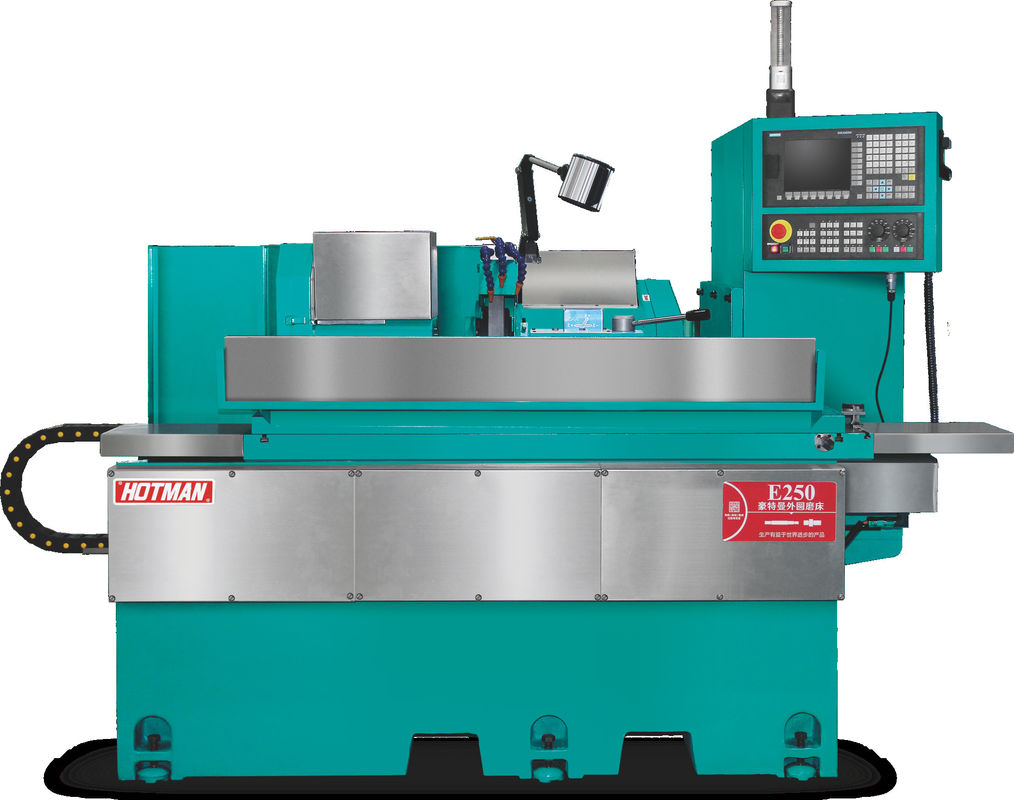

Υψηλής ακρίβειας κυλινδρική μηχανή CNC E250


Περιγραφή της συσκευής:

1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.


2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.

3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.

4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.

5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.


6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.

7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.

1. Σύνοψη του προϊόντος:

   Άρθρο	Προϊόν	Σχήμα	Ποσότητα	Σύνθεση τιμών
   	Μηχανή CNC κυλινδρικής άλεσης υψηλής ακρίβειας (άξονας Χ, άξονας Ζ)	Ε250		Βλέπε τιμολόγιο με τυποποιημένο συνημμένο

2. Εισαγωγή

   1)     2)   3) Επενδύσεις   4)     5) Επενδύσεις

   Χρησιμοποιήστε το σύστημα CNC 828D της Γερμανίας Siemens, Στρίβοντας ειδική φιλική διεπαφή ανθρώπου-μηχανής, χωρίς προγραμματισμό, πρόγραμμα επεξεργασίας δημιουργείται αυτόματα. Εξοπλισμένο με σπινθήρα τροχού άλεσης υψηλής ακρίβειας, βίδα μπάλας επιπέδου άλεσης ακριβείας. Διπλή άξονα servo drive αυτόματη τροφοδοσία, αυτόματη γρίφωση τροχού, μπορεί να ανταποκριθεί σε όλα τα είδη της διαφοράς τμήματος, κυκλικό τόξο, επιφάνεια σχηματισμού ντύσιμο, το σύστημα αυτόματη αντιστάθμιση. Όλες οι επιφάνειες διαβήματος, επαφής και καθοδήγησης είναι κατασκευασμένες από χειροκίνητη διαδικασία φτυάρισμα σημεία άλεσης για να εξασφαλιστεί η μακροχρόνια σταθερότητα και υψηλή ακρίβεια του μηχανήματος. Τα χυτοσυσκευάσματα των μηχανών επιλέγονται αυστηρά από FC25 προηγμένο χυτοσίδηρο, επεξεργασία γήρανσης, για να διασφαλιστεί ότι το θεμέλιο των μηχανών εργαλείων Το κομμάτι δεν παραμορφώνεται.

3. Τεχνική παράμετρος:

   	Αριθμός	Σχέδιο	Μονάδα		Σχήμα:	Ε250
   Δυναμικό επεξεργασίας         Κεφαλή άλεσης	1	Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού	χμ		250
   	2	Μέγιστη απόσταση μεταξύ δύο δακτυλιδιών	mm (σε)		500
   	3	Μέγιστη διάμετρος άλεσης	mm (σε)		250
   	4	Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές	Kg (β)		60 ((顶心工作) /20 (只有工作头)
   	5	Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα)	mm (σε)		405×32~50×127
   	6	Ταχύτητα της γρανάζου	στροφές		1570
   	7	Μέγιστη γραμμική ταχύτητα του γρανάζοντα	m/s		35
   	8	Άλλες σιδηροτροφικές ουσίες	mm (σε)		Αυτοκίνητος τύπος
   	9	Ελάχιστη τροφοδοσία στον άξονα Χ	mm (σε)		0.001
   	10	Γωνία τροφοδοσίας	Σημείο		90
   	11	Στροφή τροφοδότησης	χμ		250
   	12	Άξονας Χ ταχύτητα κίνησης	mm/min		0-10000
   Κεφαλοπλαίσιο	13	Ταχύτητα σπινδέλου	στροφές		50 έως 500
   	14	Σχήμα σπινδέλου			Συγχρόνως ή με κέντρο
   	15	Προδιαγραφές του δαχτυλιδιού			MT-4
   Φρέμα πίσω από το πλοίο	16	Αυτοματοποιημένη τηλεσκοπική απόσταση (υδραυλικού τύπου)	χμ		40
   	17	Προδιαγραφές του δαχτυλιδιού			MT-4
   	18	Τρόπος λειτουργίας			Εγχειρίδιο
   Εργασιακό τραπέζι	19	Άξονας Z ταχεία ταχύτητα κίνησης	m/min		0-20000
   	20	Ελάχιστη τροφοδοσία στον άξονα z	χμ		0.001
   	21	Μέγιστη διαδρομή	χμ		550
   	22	Γωνία περιστροφής	Σημείο		+6/-9
   Μηχανή	23	Μηχανή στρογγυλοτροχιάς	KW		3.75/5.5
   	24	Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση)	KW		2.2
   	25	Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση)	KW		2.2
   	26	Κινητήρας σφαιρίδας κεφαλικού πλαισίου	KW		0.75
   	27	Κινητήρας αντλίας ψύξης	KW		0.75
   	28	Κινητήρας λιπαντικού ελαίου	KW		1/4*2
   	29	Μηχανή αντλίας πετρελαίου (Ειδική)	KW		0.75
   Άλλα	30	Ελαιόλαδο λιπαντικού για οδήγηση/πρωτεύουσα βίδα άξονα X/Z			MOBIL#1409 ή ISO VG68
   	31	Καθαρό βάρος της μηχανής	Κίλο		Περίπου 3200
   	32	Ακαθάριστο βάρος μηχανής	Κίλο		Περίπου 3400
   	33	Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος)	χμ		2800*2000*2000
