Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ακρίβεια λείανσης: | 00,002 mm | Διάμετρος του τροχού άλεσης: | 200 χιλιοστά |
|---|---|---|---|
| Διάμετρος τρύπας τροχού άλεσης: | 50 χιλιοστά | Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW |
| Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό | Διάμετρος του τροχού άλεσης: | 20 έως 50 mm |
| Μέγιστο βάρος του εργασιακού υλικού: | 200 κιλά | Ονομασία: | Κυλινδρική μηχανή μύλων |
| Συνολική διάσταση: | 1800mm*1400mm*1700mm | Δύναμη κινητήρα τραπεζιού: | 1.5KW |
| Μέγεθος πίνακα: | 400 mm*1000 mm | Ταχύτητα πίνακα: | 0.1-5m/min |
| Τύπος: | αλέθοντας μηχανή | Διάμετρος εργασιακού τμήματος: | 20-200 χιλιοστά |
| Μέγεθος του εργασιακού υλικού: | 2001000mm | ||
| Επισημαίνω: | Υδραυλική μηχανή κοπής CNC,Μηχανή κοπής CNC 2.2KW,Υδραυλική πολυεπίπεδη κυλινδρική μηχανή άλεσης |
||

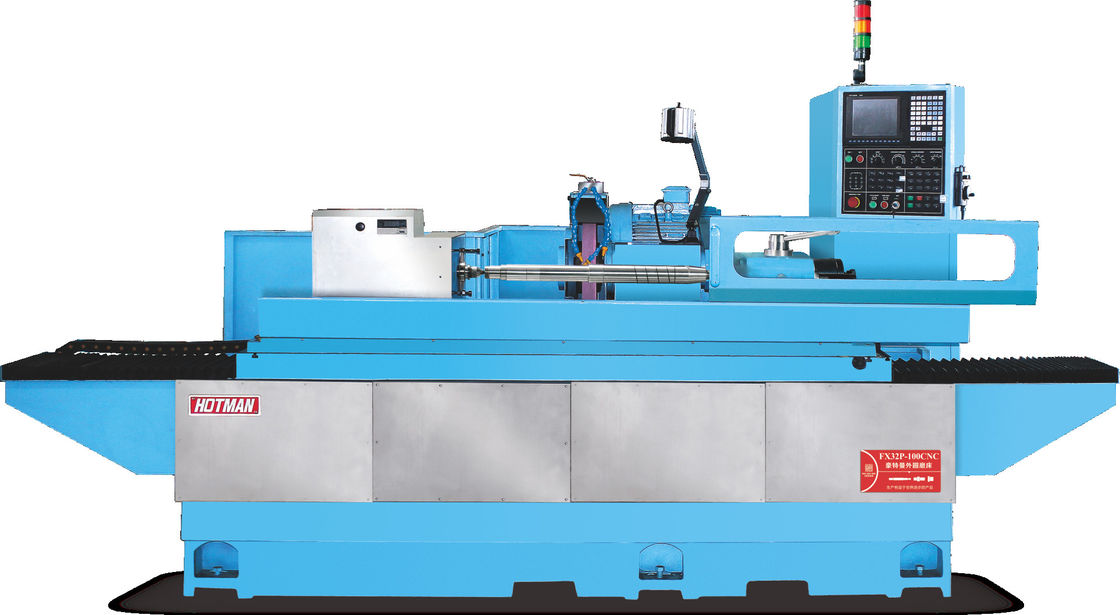

Υψηλής ακρίβειας κυλινδρική μηχανή CNC FX32P-100CNC ((μισό κάλυμμα)
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-100CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού |
Μμμ. | 350 |
|
Μέγιστη απόσταση μεταξύ δύο δακτυλιδιών |
Μμμ. | 1000 | |
|
Μέγιστη διάμετρος άλεσης |
Μμμ. | 320 | |
|
Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές |
Κίλο | 150 (πάνω στην καρδιά) / 40 (μόνο στο κεφάλι) | |
|
Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
Μμμ. | 510×50×127/610×100×127 | |
|
Ταχύτητα της γρανάζου |
Επ / λεπτό | 1570/1742 | |
|
Μέγιστη γραμμική ταχύτητα Τρίχωμα |
m/s | 45 | |
|
Κεφαλή άλεσης |
Άλλα από τα προϊόντα της κλάσης 8302 |
Μμμ. | Αυτόματος τύπος |
|
Ελάχιστη τροφοδοσία στον άξονα Χ |
Μμμ. | 0.001 | |
| Γωνία τροφοδοσίας | Σημείο | 90 | |
| Στροφή τροφοδότησης | Μμμ. | 320 | |
|
Άξονας Χ ταχύτητα κίνησης |
m/min | 6 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | Επ / λεπτό | 10 - 500 |
| Σχήμα σπινθήρα | |||
| Προδιαγραφές του δαχτυλιδιού | MT-5 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | Μμμ. | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
| Τρόπος λειτουργίας | Εγχειρίδιο/υδραυλικό | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα |
m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | Μμμ. | 0.001 | |
| Μέγιστη διαδρομή | Μμμ. | 1000 | |
| Γωνία περιστροφής | Σημείο | +7/-7 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 7.5/11 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 3.0 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 3.0 | |
| Κινητήρας σφαιρίδας κεφαλής | KW | 1.5 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Μηχανή λιπαντικού ελαίου | KW | (0,25) *2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Ελαιόλαδο λιπαντικού για οδήγηση/πρωτεύουσα βίδα άξονα X/Z |
MOBIL#1409 ή ISO VG68 | |
| Καθαρό βάρος μηχανής | Κίλο | 7500 | |
| Ακαθάριστο βάρος μηχανής | Κίλο | 8500 | |
|
Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) |
Μμμ. | 4800*3800*3000 |
