Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Στρίψιμο τροχός ψύξη: | Ελαιόλαδο | Δυνατότητα ψύξης: | 2L/Min |
|---|---|---|---|
| Τεχνική διαμόρφωση: | 25℃ | Στρίψιμο τροχών: | Αυτοματοποιημένο |
| Στρίψιμο τροχούΣε βάθος: | 00,01 mm | Στρίψιμο τροχός Δέσμευση: | 1.5N |
| Συνήθως: | Εβδομαδιαίος | ΣτρίβωσηΔέσμευση τροχού: | 5min |
| Τρίχωμα Τρίχωμα ταχύτητα: | 100rpm | Στρίψιμο τροχός Δανεισμός εργαλείο: | Διαμάντι |
| Στροφή τροχιάς άλεσης: | 0.1mm/s | ΣτρίβονταςΤροχόGrainSize: | 120# |
| Χρησιμοποιείται για την παραγωγή υλικών: | CBN | Μέγεθος τροχού άλεσης: | 200 χιλιοστά |
| Τρίχωση τροχού: | 3000 στροφές ανά λεπτό | ||
| Επισημαίνω: | Βιομηχανική αυτόματη μηχανή CNC,Αυτοματοποιημένη Στρίπτρια CNC κυλινδρική,Πρακτική Μη Κεντρική κυλινδρική άλεση |
||

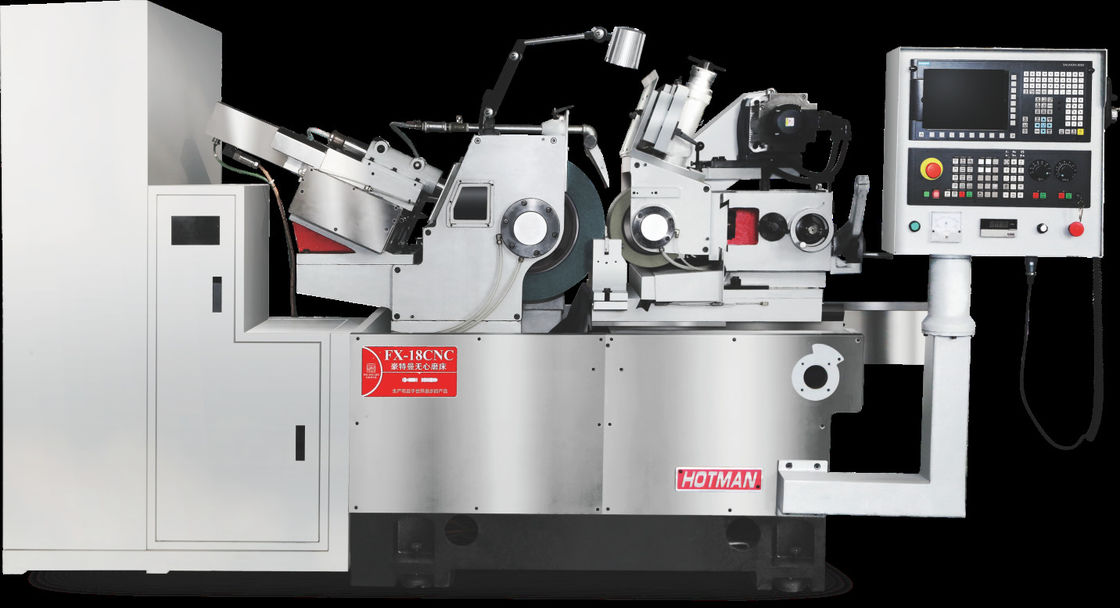

Υψηλής ακρίβειας κυλινδρική μηχανή CNC FX-18CNC-3
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Προδιαγραφές
|
- Όχι, όχι, όχι. |
Άρθρο |
Μονάδα |
Πρότυπο FX-18CNC-3 |
|
1 |
Διάμετρος άλεσης |
χμ | Φ 1-60 |
|
2 |
Μέγεθος της γρανάζας (OD*W*ID) |
χμ | Φ455x205xΦ228.6 |
|
3 |
Μεγέθη τροχών ρύθμισης (OD*W*ID) |
χμ | Φ255x205xΦ111.2 |
|
4 |
Γρήγορη ταχύτητα σπινθήρα της γρανάζου |
ΡΡΜ | 1470 |
|
5 |
Ρυθμιστική ταχύτητα σπινθήρα τροχού |
ΡΡΜ | 0-250 |
|
6 |
Μηχανή στρογγυλοτροχιάς |
KW | 11 |
|
7 |
Κινητήρας σπινθήρα ρυθμιστικού τροχού |
KW | 3 |
|
8 |
Εφοδιασμός με κινητήρα servo |
KW | 2.4 |
|
9 |
Μηχανές για την κατασκευή κινητήρων |
KW | 1.0*2 |
|
10 |
Υδραυλικός κινητήρας αντλίας |
KW | 0.75 |
|
11 |
Μηχανή κίνησης αντλίας ψύξης |
KW | 0.37 |
|
12 |
Ρυθμιστικός τροχός τροφοδοσίας χειροκίνητος τροχού |
χμ |
30,05/g. |
|
13 |
Ρυθμιστικό χειροκίνητο τροχό λεπτής περιστροφής |
χμ |
00,001/g. |
|
14 |
Εργασιακό τραπέζι τροφοδοσίας χειροκίνητος τροχού |
χμ | 0.001mm, ελάχιστη τροφοδοσία |
|
15 |
Εργασιακή επιφάνεια με λεπτή στροφή χειροκίνητου τροχού |
χμ |
00,001/g. |
|
16 |
Χειροκίνητος τροφοδοτικός τροχός |
χμ |
2/ rev., 0,01/ g. |
|
17 |
Γωνία κλίσης του τροχού ρύθμισης |
Σημείο | +5°-3° |
|
18 |
Γωνία επιστροφής του τροχού ρύθμισης |
Σημείο | ± 5° |
|
19 |
Μεγέθη μηχανών (L*W*H) |
χμ | 2450 × 1400 × 1700 |
|
20 |
Βάρος της μηχανής | ΚΓ | Περίπου 3200 |
