| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Διάμετρος τρύπας τροχού άλεσης: | 50 χιλιοστά |
|---|---|---|---|
| Τρόπος ρεύματος του κινητήρα του γρανάζοντα: | 4α | Δύναμη του κινητήρα του γρανάζοντα: | 2.2KW |
| Ταχύτητα του κινητήρα του γρανάζοντα: | 1420 στροφές ανά λεπτό | Τετάρση του κινητήρα του γρανάζοντα: | 380V |
| Ταχύτητα του τροχού άλεσης: | 4500rpm | Διάμετρος του τροχού άλεσης: | 50 χιλιοστά |
| Διάμετρος ρυθμιστικού τροχού: | 150 χιλιοστά | Διάμετρος τρύπας τροχού ρυθμιστικού: | 50 χιλιοστά |
| Ρυθμισμός ισχύος κινητήρα τροχού: | 1.5kw | Ρυθμισμός ταχύτητας κινητήρα τροχού: | 1420 στροφές ανά λεπτό |
| Ρυθμιστική τάση κινητήρα τροχού: | 380V | Ρυθμισμός ταχύτητας τροχού: | 4500rpm |
| Ρυθμιστικό πλάτος τροχού: | 50 χιλιοστά | ||
| Επισημαίνω: | Κύλινδρική Μηχανή Τρίχωσης Χωρίς Κέντρο,Μηχανή άμεσης άλεσης 1420RPM,Ανθεκτικός Μηχανισμός Σκίτρισης Χωρίς Κέντρο |
||

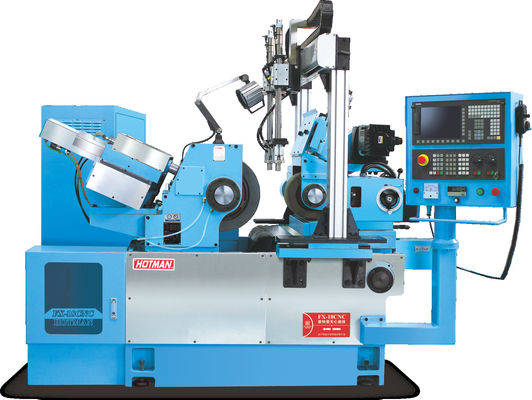

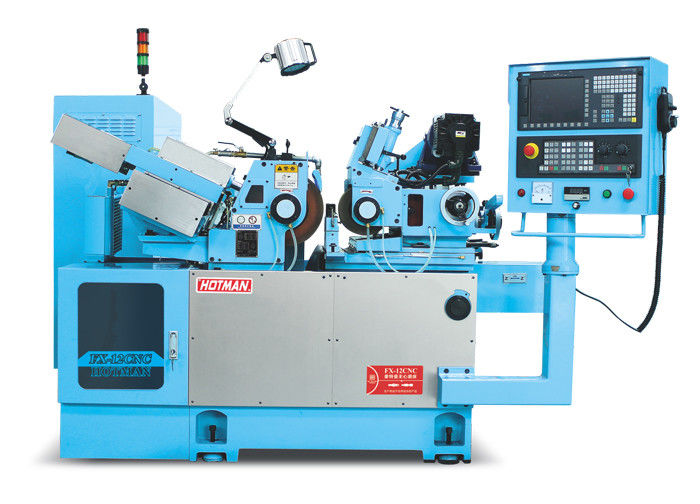

Ανθεκτικός πολυεπιχειρησιακός κυλινδρικός άκρως κεντρικός μηχανισμός άλεσης με ταχύτητα τροχού 1420RPM Grinder FX-12CNC
1Το σώμα και τα κύρια εξαρτήματα έχουν χτιστεί με υψηλής ποιότητας χυτοσίδηρο FC-30 της Meehanna.
2Το σπιντέλο υιοθετεί το σίδερο SNCM-21H.
3. Ρυθμίστε το σύστημα κίνησης των τροχών. Ρυθμίζοντας τον κινητήρα κίνησης των τροχών με τη χρήση του κινητήρα Delta servo, ο έλεγχος ταχύτητας 0-250rpm ((ψηφιακός έλεγχος) μπορεί να ρυθμιστεί αυθαίρετα ταχύτητα.
4Το σύστημα κυκλοφορίας πετρελαίου σπινδέλου.
Τεχνολογία Προδιαγραφή:
| Μηχανικές προδιαγραφές | Πρότυπο: FX-12CNC-I |
| Περιοχή επεξεργασίας (διάμετρος) | 0.5mm-40mm |
|
Μέγεθος της γρανάζου (OD * W * OD) |
Φ305*150*Φ120mm |
|
Ρυθμιστικό μέγεθος τροχού (OD * W * OD) |
Φ205*150*Φ90mm |
| Ταχύτητα της γρανάζου | 1950 στροφές ανά λεπτό |
| Ρυθμίσεις ταχύτητας τροχών | 0-320RPM |
|
Ο γρίφτης κινεί τον κινητήρα |
5.5KW |
| Δυναμικός κινητήρας ρυθμίσεως τροχών | 2.0kw AC SERVO MOTOR |
| Σερβοκινητήρας τροφοδοσίας | 1.5KW |
|
Η υδραυλική αντλία οδηγεί τον κινητήρα |
0.75KW |
|
Η αντλία ψύξης οδηγεί τον κινητήρα |
0.125KW |
|
Ρυθμισμός τροχού τροφοδοσίας χειροκίνητος τροχού |
3.5mm/ στροφή 0.02mm/ κλίμακα |
|
Ρυθμιστικός τροχός χειροκίνητος τροχού λεπτής ρύθμισης |
0.1mm/ στροφή 0.001mm/ κλίμακα |
| Ακριβότητα τροφοδοσίας | 0.001mm |
| Ρυθμίστε γωνία κλίσης τροχού | +5°-3° |
| Ρυθμίστε τη γωνία περιστροφής | ± 5° |
| Μηχανική διάσταση | 1800 × 1400 × 1450 mm |
| Μέγεθος συσκευασίας | 2350 × 1650 × 1770 χιλιοστά |
| Μηχανικό βάρος | 2000 kg |
| Βάρος συσκευασίας | 2300 κιλά |
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
