Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ταχύτητα τροφοδοσίας του γροθιού: | 00,01 έως 0,2 mm/min | Ταχύτητα πίνακα: | 0.1-3m/min |
|---|---|---|---|
| Διάμετρος του τροχού άλεσης: | 200 χιλιοστά | Δρόμος τροφοδοσίας του κινητήρα του γροθιού: | 1.5 Ν.μ. |
| Ταχύτητα του τροχού άλεσης: | 1400 στροφές ανά λεπτό | Ισχύς κινητήρα τροφοδοσίας τροχού λείανσης: | 0.75kw |
| Δύναμη κινητήρα τραπεζιού: | 0.75kw | Επαναληψιμότητα κινητήρα τροφοδοσίας γροθιού: | 0.001mm |
| Επισημαίνω: | 0.75KW εσωτερική μηχανή άλεσης,Εσωτερική μηχανή λιπαντικού πολλαπλής χρήσης,0.2mm/min Μηχανή σφυρηλατήσεως εσωτερικών τρυπών |
||
Υψηλής ακρίβειας πολλαπλής χρήσης γρανάζας με υψηλή απόδοση 0,01 έως 0,2 mm/min Πολυλειτουργική εσωτερική γρανάζα
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
Περιγραφή του προϊόντος:

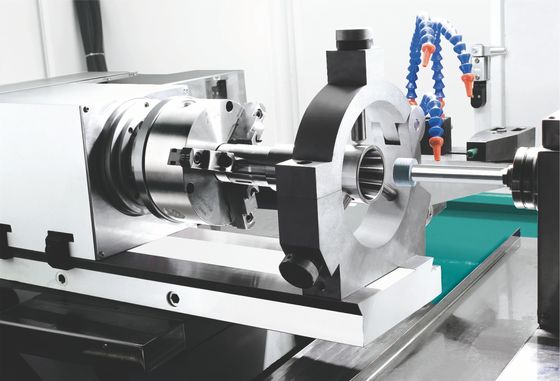

Η εσωτερική μηχανή άλεσης είναι ένα απαραίτητο εργαλείο για βιομηχανικές εργασίες που απαιτούν ακριβή άλεση και τελική επεξεργασία των εξαρτημάτων.με διάμετρο 200 mm,, και μεγέθους εργασιακού μεριδίου από 50-200mm, η εσωτερική μηχανή αλέσεως είναι ικανή να χειρίζεται εργασιακά μερίδια έως και 100kg.Η ταχύτητα τροφοδοσίας του κινητήρα της γρανίστρας μπορεί να ρυθμιστεί από 50-1000rpmΗ μηχανή εσωτερικής άλεσης διαθέτει επίσης εσωτερικό σύνολο άλεσης και εσωτερικό μηχανισμό άλεσης,που επιτρέπουν στους χρήστες να παράγουν ακριβή και ακριβή εξαρτήματα.
| Τεχνολογία | Παράμετροι |
|---|---|
| Δύναμη κινητήρα τροφοδοσίας γροθιού | 0.75KW |
| Δύναμη κινητήρα τραπεζιού | 0.75KW |
| Ταχύτητα του τροχού άλεσης | 1400 στροφές ανά λεπτό |
| Ακριβότητα τροφοδοσίας κινητήρα γροθιού | 00,005mm |
| Επαναληψιμότητα κινητήρα τροφοδοσίας γροθιού | 0.001mm |
| Δύναμη του κινητήρα του γρανάζοντα τροχού | 2.2KW |
| Βάρος του εργασιακού αντικειμένου | 100 κιλά |
| Ταχύτητα πίνακα | 00,1-3m/min |
| Μέγεθος εργασιακού τμήματος | 50-200 χιλιοστά |
| Ταχύτητα τροφοδοσίας του τροχού άλεσης | 00,01 έως 0,2 mm/min |

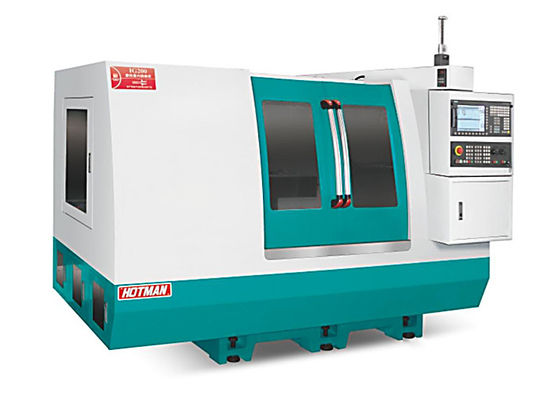

Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι ένας μηχανισμός εσωτερικής άλεσης ακριβείας που έχει σχεδιαστεί για επαγγελματική χρήση.Η ελάχιστη ποσότητα παραγγελίας για αυτό το προϊόν είναι 1 και η τιμή είναι 3Η ταχύτητα του κινητήρα τροφοδοσίας του γροθού είναι μεταξύ 50-1000rpm και το μέγεθος του τραπεζιού είναι 400mm.Η ταχύτητα της γρανάζας είναι 1400 στροφές ανά λεπτό, η διάμετρος του γρανάζοντα είναι 200 mm και η ροπή τροφοδοσίας του κινητήρα του γρανάζοντα είναι 1,5 N.m.
Η μηχανή εσωτερικής άλεσης IG200 είναι το ιδανικό εργαλείο για όσους χρειάζονται ένα αξιόπιστο και ακριβές εσωτερικό σύστημα άλεσης.Η μηχανή είναι επίσης εξαιρετικά ανθεκτική και προσφέρει ομαλή λειτουργία. Είναι κατάλληλο για μια ευρεία ποικιλία εφαρμογών, όπως το άλεμα, η βελτίωση, η γυάλωση, και πολλά άλλα.μπορείτε να είστε σίγουροι ότι παίρνετε την καλύτερη αξία για τα χρήματά σας.
Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι ένα αξιόπιστο και ακριβές εργαλείο για όσους χρειάζονται το καλύτερο εσωτερικό σύστημα άλεσης.μπορείτε να είστε βέβαιοι ότι είναι υψηλής ποιότητας. Η ελάχιστη παραγγελία είναι 1 και η τιμή είναι 3. Είναι συσκευασμένο σε ένα WOODEN BOX και ο χρόνος παράδοσης είναι 60 ημέρες. Οι όροι πληρωμής είναι T / T.Η ταχύτητα τροφοδοσίας του κινητήρα της γρίπης είναι μεταξύ 50-1000rpm και το μέγεθος του τραπεζιού είναι 400mmΗ ταχύτητα του γροθού είναι 1400 στροφές ανά λεπτό, η διάμετρος του γροθού είναι 200 mm και η ροπή του κινητήρα τροφοδοσίας του γροθού είναι 1,5 N.m.
Η μηχανή εσωτερικής άλεσης IG200 της HOTMAN είναι το ιδανικό εργαλείο για όσους χρειάζονται ένα αξιόπιστο και ακριβές εσωτερικό σύστημα άλεσης.Η μηχανή είναι επίσης εξαιρετικά ανθεκτική και προσφέρει ομαλή λειτουργίαΜε τα υψηλής ποιότητας εξαρτήματα και την αξιόπιστη απόδοση, μπορείτε να είστε βέβαιοι ότι παίρνετε την καλύτερη αξία για τα χρήματά σας.
Προσφέρουμε υψηλής ποιότητας εσωτερική συναρμολόγηση με προηγμένη εσωτερική μηχανή για εσωτερικό σύστημα.
Συσκευή και αποστολή μηχανής εσωτερικής άλεσης:
