Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος μηχανής: | Κυλινδρική μηχανή μύλων | Ονομασία προϊόντος: | Κυλινδρική μηχανή μύλων |
|---|---|---|---|
| Τύπος: | μηχανή μύλων | ||
| Επισημαίνω: | Βιομηχανική οικουμενική κυλινδρική γρανίτα,Παγκόσμιο εγχειρίδιο κυλινδρικής γρανάζας,Εργαλεία σφυρηλατηρίου κυλινδρικής ακριβείας CE |
||
|
Nαμπερό |
ΠΈργο |
Μονάδα |
|
Σχήμα: |

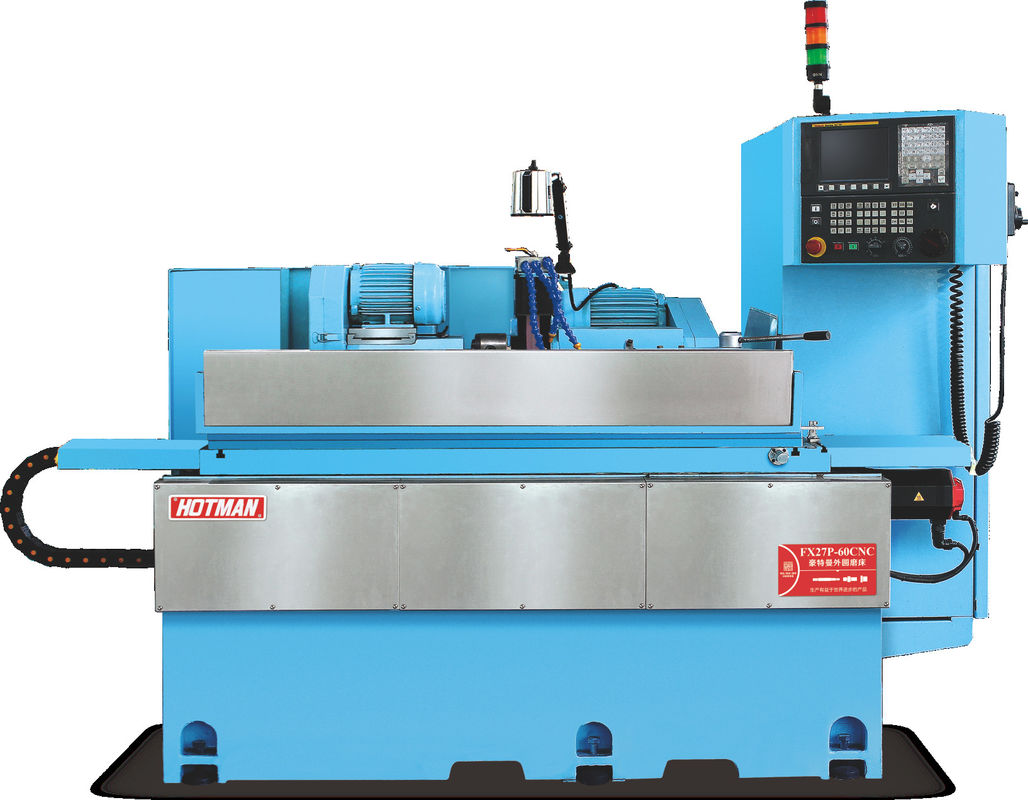

FX27P-60CNC |
||
|
Δυναμικό επεξεργασίας
Κεφαλή άλεσης |
1 | Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 270 | |||
| 2 | Μέγιστη απόσταση μεταξύ δύο δακτυλιδιών |
mm (σε) |
600 |
||||
| 3 | Μέγιστη διάμετρος άλεσης |
mm (((σε |
270 |
||||
| 4 | Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 40/20 | ||||
| 5 | Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) |
mm (σε) |
405×32~50×127 |
||||
| 6 | Ταχύτητα της γρανάζου | στροφές | 1570 | ||||
| 7 | Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 35 | ||||
| 8 | Άλλες σιδηροτροφικές ουσίες | mm (σε) | Αυτοματοποιημένος τύπος | ||||
| 9 | Ελάχιστη τροφοδοσία στον άξονα Χ | mm (σε) | 0.001 | ||||
| 10 | Γωνία τροφοδοσίας | Σημείο | 90 | ||||
| 11 | Στροφή τροφοδότησης | χμ | 270 | ||||
| 12 | Άξονας Χ ταχύτητα κίνησης | mm/min | 0-10000 | ||||
| Κεφαλοπλαίσιο | 13 | Ταχύτητα σπινδέλου | στροφές | 10-650 | |||
| 14 | Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | |||||
| 15 | Προδιαγραφές του δαχτυλιδιού | MT-4 | |||||
| Φρέμα πίσω από το πλοίο | 16 | Αυτοματοποιημένη τηλεσκοπική απόσταση (υδραυλικού τύπου) | χμ | 40 | |||
| 17 |
Προδιαγραφές του δαχτυλιδιού |
MT-4 | |||||
| 18 | Τρόπος λειτουργίας | Εγχειρίδιο | |||||
|
Εργασιακό τραπέζι |
19 | Άξονας Z ταχεία ταχύτητα κίνησης | mm/min | 0-20000 | |||
| 20 | Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | ||||
| 21 | Μέγιστη διαδρομή | χμ | 550 | ||||
| 22 | Γωνία περιστροφής | Σημείο | +6/-9 | ||||
|
Μηχανή
|
23 | Μηχανή στρογγυλοτροχιάς | KW | 3.75 | |||
| 24 | Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | ||||
| 25 | Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | ||||
| 26 | Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.37 | ||||
| 27 | Κινητήρας αντλίας ψύξης | KW | 0.75 | ||||
| 28 | Κινητήρας λιπαντικού ελαίου | KW | 1/4*2 | ||||
| 29 | Μηχανή αντλίας πετρελαίου (Ειδική) | KW | 0.75 | ||||
|
Άλλα |
30 | Ελαιόλαδο λιπαντικού για οδήγηση/πρωτεύουσα βίδα άξονα X/Z | MOBIL#1409 Ή ISO VG68 | ||||
| 31 | Καθαρό βάρος της μηχανής | Κίλο | Περίπου 3500 | ||||
| 32 | Ακαθάριστο βάρος μηχανής | Κίλο | περίπου 3800 | ||||
| 33 | Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2900*2600*1750 | ||||
1Διάμετρος περιστροφής του κρεβατιού: Φ270 mm, απόσταση μεταξύ δύο κορυφαίων κέντρων: 600 mm.
2Γεωργική ταχύτητα: 1650 στροφές ανά λεπτό, μέγεθος της γρανάζας (διάμετρος × πλάτος × διάφραγμα): Φ405×32×Φ127mm
3.Συγκροτείτε την ενεργή συσκευή μέτρησης για να πραγματοποιήσετε τον πλήρη έλεγχο κλειστού κυκλώματος της επεξεργασίας άλεσης.
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
