| Αξιογενής εκροή του γρανάζοντα: | 00,002 mm | Ισορροπία του γρανάζοντα: | Δυναμικός |
|---|---|---|---|
| Στρίψιμο του γροθιού: | 127 χιλιοστά | Συγκέντρωση του γρανάζοντα: | 80% |
| Διάμετρος του τροχού άλεσης: | 300 χιλιοστά | Κατηγορία του γρανάζοντα: | Ωραία. |
| Τρίξιμο τροχών άλεσης: | 80 | Σκληρότητα του γουναριού: | HRC60 |
| Κέντρο του τροχού άλεσης: | M14 | Υλικό γουρουνιού: | Οξείδιο του αλουμινού |
| Ραδιακή διαρροή του γουναριστικού τροχού: | 0.001mm | Ταχύτητα του τροχού άλεσης: | 45m/s |
| Δομή του τροχού άλεσης: | Υαλοποιημένο | Επεξεργαστική επιφάνεια: | Ra0.2 |
| Διάμετρος του τροχού άλεσης: | 100 χιλιοστά | ||
| Επισημαίνω: | Ανθεκτικός μη κεντρικός εξοπλισμός άλεσης,Δυναμικό μη κεντρικό εξοπλισμό άλεσης,Πολυεπιχειρησιακή κάθετη γραμμωτή CNC |
||

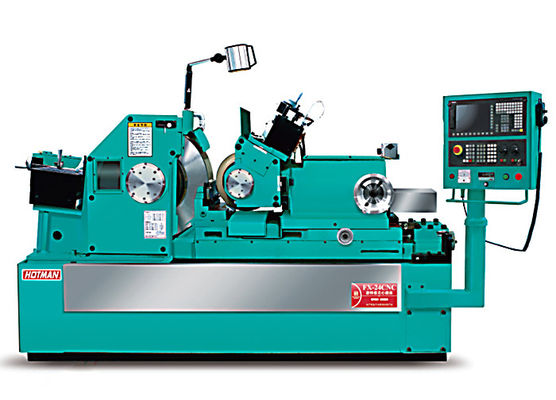

Η Μηχανή Στρίβωσης Χωρίς Κέντρο CNC υψηλής ακρίβειας FX-24CNC είναι μια πρωτοποριακή λύση για εφαρμογές στρίβωσης ακριβείας.ένα γνωστό εμπορικό σήμα στη βιομηχανία CNCΗ μηχανή αυτή προσφέρει εξαιρετικές επιδόσεις, ακρίβεια και αξιοπιστία, καθιστώντας την κατάλληλη για ένα ευρύ φάσμα εργασιών άλεσης.
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
1. Χαμηλό κέντρο βαρύτητας σχεδιασμός, αύξηση της σταθερότητας της άλεσης, μπορεί να εξασφαλίσει την ακρίβεια του εργαλείου μηχανής για μεγάλο χρονικό διάστημα.
2. Υπερ-αλεύρι δύναμη, πιο κατάλληλη για επεξεργασία μεγάλου διαμέτρου κομμάτι εργασίας, να μειώσει σημαντικά τον χρόνο επεξεργασίας.
3Είναι πολύ κατάλληλο για την εγκατάσταση αυτόματων συσκευών όπως ρομπότ ανύψωσης και αυτόματης τροφοδοσίας και λήψης υλικών.
4Η διάμετρος του τυπικού πάγκου εργασίας:
5Μέγεθος του τροχού άλεσης (εξωτερική διάμετρος * πλάτος * εσωτερική διάμετρος): Ø610*305*Ø304,8mm
6- Ταχύτητα της γρανάζου: 1100 στροφές ανά λεπτό
7Ποσότητα μικροτροφής: 0,0005 mm
| ΠΈργο | Μονάδα | Σχήμα:FX-24CNC-3 |
Πεδίο επεξεργασίας των τυποποιημένων μοντέλων (διάμετρος) | χμ | Φ 1-80 |
Μέγεθος του γρανάζοντα (OD * W * OD) | χμ | Φ610*(205-400) *Φ304.8 |
Ρυθμιστικό μέγεθος τροχού (OD * W * OD) | χμ | Φ330*(205-400) *Φ203.2 |
| Ταχύτητα της γρανάζου | ΡΡΜ | 1350 |
| Ρυθμίσεις ταχύτητας τροχών | ΡΡΜ | 0-250 |
Ο γρίφτης κινεί τον κινητήρα | KW | 30 |
Δυναμικός κινητήρας ρυθμίσεως τροχών | KW | 3 |
| Σερβοκινητήρας τροφοδοσίας | KW | 3.75 |
Σερβοκινητήρας επισκευής άμμου | KW | 10,8 kW/0,8 kW |
Η υδραυλική αντλία οδηγεί τον κινητήρα | KW | 0.75 |
Η αντλία ψύξης οδηγεί τον κινητήρα | KW | 0.75 |
Ρυθμισμός τροχού τροφοδοσίας χειροκίνητος τροχού | χμ | 3.5/ RPM 0.05/ κλίμακα |
| χμ | 00,1/ έως 0,001/ κλίμακα |
Εργασιακός τροφοδοτικός χειροτροχός | χμ | Το ελάχιστο βάρος ρύθμισης τροφοδοσίας είναι 0,0005mm |
Εργασιακό τροχό μικρορύθμισης | χμ | 0.2/ στροφή 0.001/ κλίμακα |
| Τριμάρισμα χειροκίνητου τροφοδοτικού τροχού | χμ | 2 mm/ στροφή 0,01 mm/ κλίμακα |
| Ρυθμίστε γωνία κλίσης τροχού | βαθμός | +5°-3° |
Ρυθμίστε τη γωνία περιστροφής | βαθμός | ± 5° |
Μέγεθος μηχανής (μήκος * πλάτος * ύψος) | χμ | 3200 × 2710 × 3100 |
| Μηχανικό βάρος | ΚΓ | 6500 |
| Βάρος συσκευασίας | ΚΓ | 7000 |
