| Μέγεθος Chuck: | 200 χιλιοστά | Σύστημα ελέγχου: | GSK/FANUC/SIEMENS |
|---|---|---|---|
| Σύστημα ψυκτικού μέσου: | - Ναι, ναι. | Μαξ Σγουίνγκ: | 400 χιλιοστά |
| Διάμετρος περιστροφής: | 300 χιλιοστά | Ανώτατο γυρίζοντας μήκος: | 500 χιλιοστά |
| Ηλεκτρική τροφοδοσία: | AC380V/50HZ | Γρήγορη διαδρομή: | Χ/Ζ: 24m/min |
| Μηχανή σπινδέλου: | 7.5kw | Κουτσούκ: | Διάμετρος πέρατος: 80 mm |
| Θέση εργαλείων: | Πύργος 4 σταθμών | Τύπος: | Στρογγυλομηχανή CNC ακριβείας |
| Βάρος: | 3000 κιλά | Ταξίδι στον άξονα X/Z: | 200 mm/500 mm |
| Επισημαίνω: | Μηχανή Γύρισμα CNC 380V,Μηχανή πλέγματος CNC 50Hz,Σταθερό CNC ακριβής αυτόματο γύρισμα |
||

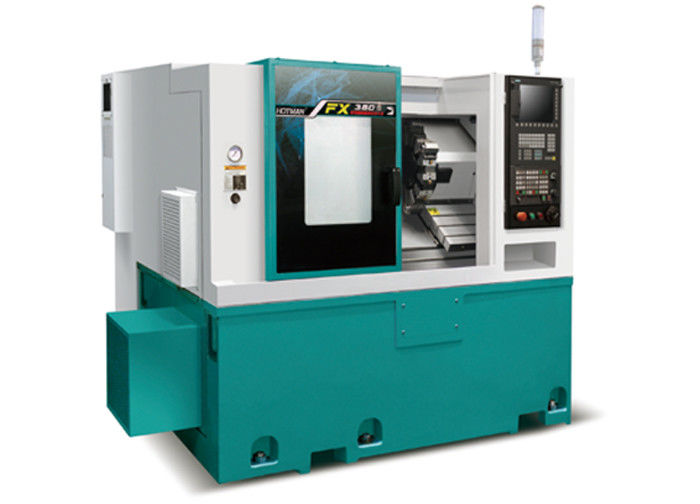

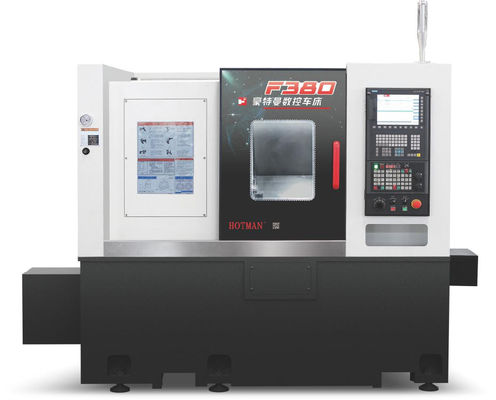

Μηχανή CNC, FX-380 Σταθερή CNC ακριβής αυτόματη μηχανή
1Ο σχεδιασμός της δομής είναι συμπαγής, το αποτύπωμα είναι μικρό, η διάταξη των πλευρών είναι επιστημονική και λογική, ώστε να εξασφαλίζεται μεγαλύτερη ακαμψία και σταθερότητα της μηχανής.

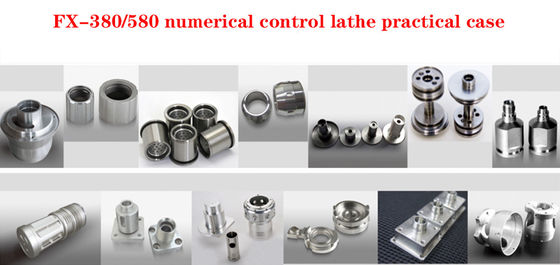

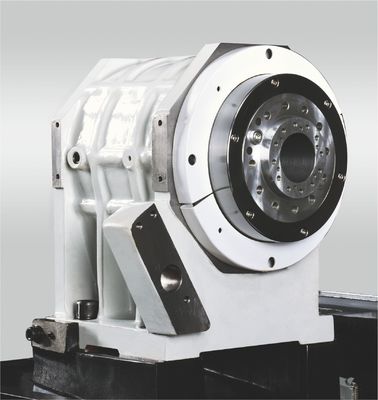

2Η σταθερή επιφάνεια του σπινδέλου και η επιφάνεια του σιδηροδρόμου καθοδήγησης άξονα Z επεξεργάζονται στο ίδιο πρόγραμμα για να εξασφαλιστεί η ακρίβεια της συναρμολόγησης.
3Η κύρια δομή της μηχανής και τα βασικά χύτευμα, όπως το κρεβάτι, το κουτί σπινδέλου, η σέλα, το κουτί του πύργου κοπής κλπ., βελτιστοποιούνται με ανάλυση πεπερασμένων στοιχείων (FEA),και υποβάλλονται σε επεξεργασία με μαγνητικές δονήσεις για την εξάλειψη της εσωτερικής πίεσης, διασφαλίζουν τη μηχανική θερμική σταθερότητα, μειώνουν την παραμόρφωση της δύναμης και βελτιώνουν την ικανότητα αντι-δονήσεων.
4. Μεγάλη ισχύς κινητήρα, η χρήση της υψηλής ισχύος κινητήρα, να αποκτήσουν υψηλή ροπή, βαριά κοπή μπορεί ακόμα να διατηρήσει την ακρίβεια και σταθερή επεξεργασία.
5Ενσωματωμένη διαγώνια / επίπεδη γραμμή καθοδήγησης.
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
|
Δυναμικό επεξεργασίας |
Μέγιστη διάμετρος στροφής (κρεβάτι/σελάδα) |
500 χιλιοστά |
|
Μέγιστη διάμετρος επεξεργασίας |
350 χιλιοστά | |
|
Απόσταση μεταξύ της τελικής όψης του σπινέλου και της τελικής όψης του πύργου κοπής |
78 458 χιλιοστά | |
| Ταξίδι | Ταξίδι στον άξονα Χ | 190 χιλιοστά |
| Ταξιδεύσεις στον άξονα Z | 380 χιλιοστά | |
| Βασικός άξονας |
Δυνατότητα εξόδου (30min/ συνεχής) |
11kw/12kw |
| Φόρμα του τερματικού σπινθήρα | JISA2-6 | |
| Ταχύτητα σπινδέλου | 10-4500 στροφές ανά λεπτό | |
| Τσακ. | 8 ίντσες. | |
| Στρογγυλή διάμετρος τρύπας | 50 χιλιοστά | |
| Ντότα | Δυνατότητα εργαλείου | 12把 |
| Χρόνος δεικτικοποίησης εργαλείου | 0.2 δευτερόλεπτα | |
| Μέγεθος σώματος εργαλείου στροφής | 25 mm*25 mm | |
| Μέγιστη διάμετρος του εργαλείου τρύπησης | 32 χιλιοστά | |
| Τροφή | Άξονας Χ ταχεία ταχύτητα προς τα εμπρός | 30000mm/min |
| Ζ-άξονας ταχεία ταχύτητα προς τα εμπρός | 36000mm/min | |
|
Ακριβότητα εξοπλισμού |
(Φ100*150mm) Η στρογγυλότητα της εξωτερικής επεξεργασίας |
00,002 mm |
|
(Φ100*150mm) Κυλινδρική μηχανική κυλινδρικότητα |
00,005mm | |
| Εκτόξευση κώνου σπινθήρα | 00,003 mm | |
| Εκτόξευση της επιφάνειας του σπινέλου | 00,003 mm | |
| Ακριβότητα τοποθέτησης στον άξονα X/Z | 00,005 mm | |
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης στον άξονα X/Z |
± 0,005 mm | |
| ± 0,001 mm | ||
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου κοπής |
± 0,002 mm | |
|
Σύστημα ψύξης |
Όγκος | 140 λίτρα |
|
Άλλα |
Πηγή ισχύος (αδιάλειπτη) | 15KVA |
| Χώρος δαπέδου | 2100(L) × 2700(W) × 1750(H) | |
| Καθαρό βάρος | 3600 κιλά | |
| Απαιτήσεις ισχύος | 3Æ380V +10% -15% | |
| Θερμοκρασία περιβάλλοντος | 0°40°C | |
| Σχετική υγρασία περιβάλλοντος | ≤ 85% |
