Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάμετρος του τροχού άλεσης: | 200400mm | Δύναμη κινητήρα τροφοδοσίας του γροθιού: | 0.75-2.2KW |
|---|---|---|---|
| Ταχύτητα τροφοδότησης του γροθού: | 0.1-5mm/min | Δύναμη του κινητήρα του γρανάζοντα: | 7.5-15kw |
| Ταχύτητα του τροχού άλεσης: | 1450-2800 στροφές ανά λεπτό | Μέγιστο ύψος άλεσης: | 200400mm |
| Μέγιστο μήκος άλεσης: | 200400mm | Μέγιστο πλάτος λείανσης: | 200400mm |
| Ονομασία προϊόντος: | Εσωτερική μηχανή άλεσης | Δύναμη κινητήρα τροφοδοσίας εργασίας: | 0.75-2.2KW |
| Ταχύτητα τροφοδοσίας εργασίας: | 0.1-5mm/min | Δύναμη κινητήρα εργασίας: | 0.75-2.2KW |
| Μέγεθος του τραπεζιού εργασίας: | 200400mm | Ταχύτητα του πίνακα εργασίας: | 00,1-3,5 στροφές ανά λεπτό |
| Επισημαίνω: | Πρακτική εσωτερική μηχανή λιπαντικής,Εσωτερική μηχανή λιπαντικής πολυσκοπία,15KW υψηλής ακρίβειας εσωτερική γλεύκτρα |
||

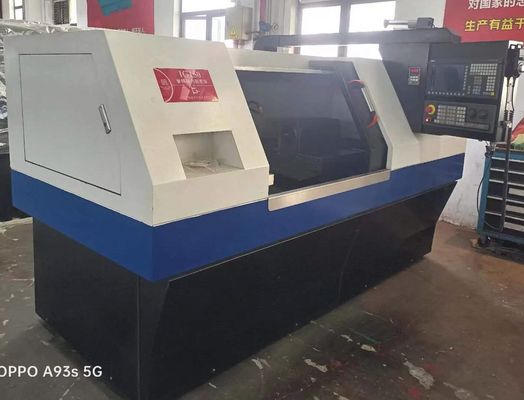

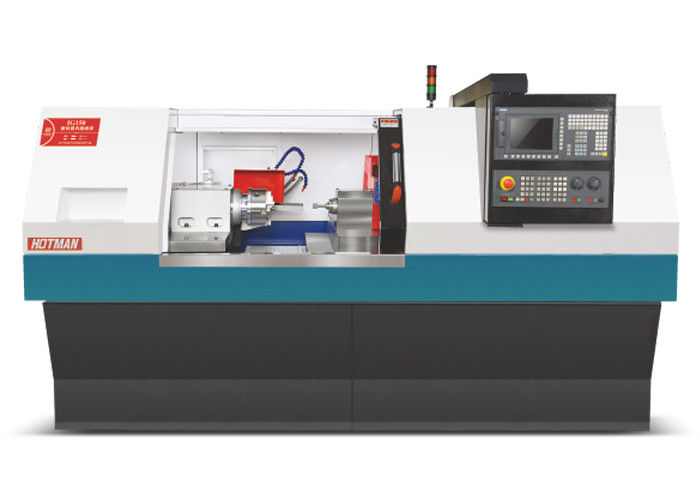

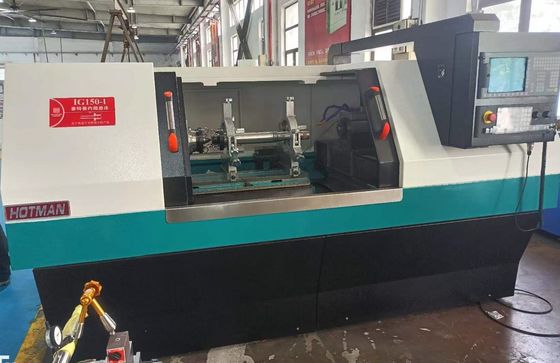

Υψηλής ακρίβειας εσωτερική γραμματομηχανή CNC-IG-150
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:
| - Όχι, όχι. | Σχέδιο | Μονάδα | Μοντέλο: IG150 | |
| 1 |
Επεξεργασία ικανότητα | Περιοχή εσωτερικού ανοίγματος άλεσης | χμ | Φ6·150 |
| 2 | Μέγιστο βάθος τρύπας άλεσης | χμ | 150 | |
| 3 | Μέγιστη εργασιακή διάμετρος εξωτερικού διαγράμματος | χμ | 220 | |
| 4 | Διάμετρος κορυφής περιστροφής μηχανής εργαλείου | χμ | 380 | |
| 5 | Προδιαγραφές για το ελατήριο τοποθέτησης | χμ | 7" χειροκίνητο /6" υδραυλικό | |
| 6 |
Στρίψιμο με κεφαλή εργασίας | Γωνία περιστροφής του καθίσματος εργασίας της κεφαλής | Σημείο | 2 βαθμοί πριν 15 βαθμοί μετά |
| 7 | Ταχύτητα σπινθήρα της κεφαλής εργασίας | ΡΡΜ | 50-1500 | |
| 8 | Φόρμα δομής σπινδέλου | Σφινδάλιο μανδύα/κεραμίδας | ||
| 9 | Προδιαγραφή της τρύπας του κωνικού σπινέλου | MT-5 | ||
| 10 | Τρόπος οδήγησης σπινδέλου | Σερβοκινητήρας | ||
| 11 |
Άξονας Χ (στρογγυλο του εργαστηρίου) | Δρόμος τροφοδοσίας στον άξονα Χ | χμ | 410 |
| 12 | Ταχύτητα τροφοδοσίας στον άξονα Χ | mm /min | 0.1-10 | |
| 13 | Ελάχιστη ανάλυση τροφοδοσίας στον άξονα Χ | χμ | 0.001 | |
| 14 | Άξονας Z
Εργασιακό τραπέζι | Στροφή τροφοδοσίας άξονα Z | χμ | 400 |
| 15 | Ταχύτητα τροφοδοσίας στον άξονα Z | mm /min | 0-10000 | |
| 16 | Ελάχιστη ανάλυση τροφοδοσίας στον άξονα Z | χμ | 0.001 | |
| 17 |
Κεφαλή άλεσης
| Μέγιστη ταχύτητα του σπινθήρα της γραμμής (μηχανικό σπινθήρα) | στροφές | 20000 |
| 18 | Μηχανοκίνητο σπινθήρα (προαιρετικό) | KW | 3.5-12(S1)Επιλέξιμη | |
| 19 | Ταχύτητα της γρανάζου | ΡΡΜ | 12000~60000 Επιλέξιμο | |
| 20 | Σερβοκινητήρας τροφοδοσίας στον άξονα Χ | KW | 2.2 | |
| 21 | Σερβοκινητήρας τροφοδοσίας στον άξονα Z | KW | 2.2 | |
| 22 | Μηχανές και συσκευές για την κατασκευή ηλεκτρικών κινητήρων | KW | 1.5 | |
| 23 | Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| 24 | Κινητήρας λιπαντικού λαδιού | KW | 0.25 | |
| 25 | Άλλα | Μέγεθος εργαλείου μηχανής (μήκος * πλάτος * ύψος) | χμ | 2900*2020*1750 |
| 26 | Βάρος της μηχανής | ΚΓ | 3500 | |
