Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | Κυλινδρική μηχανή μύλων | Μέγεθος του αλεξίπτωτου: | 200 χιλιοστά |
|---|---|---|---|
| Τρύπα τροχού άλεσης: | 32 χιλιοστά | Ταχύτητα του τροχού άλεσης: | 1400r/min |
| Ταχύτητα σπινθήρα του τροχού άλεσης: | 2800r/min | Μέγιστη αλέθοντας διάμετρος: | 200 χιλιοστά |
| Μέγιστο μήκος άλεσης: | 500 χιλιοστά | Δύναμη: | 2.2KW |
| ΓΙΑΡΙΑ: | 1400r/min | Μέγεθος πίνακα: | 400*180 χλστ |
| Ταχύτητα πίνακα: | 3-25m/min | Ταξίδι στο τραπέζι: | 500 χιλιοστά |
| Τετάρτη: | 380V | Διάσταση: | 1400*1000*1600mm |
| Βάρος: | 1200 κιλά | ||
| Επισημαίνω: | Εξωτερική κυλινδρική γρανάζα 380V,2.2KW Εξωτερική κυλινδρική γραμμωτή,Ημιαυτόματη καθολική μηχανή άλεσης |
||

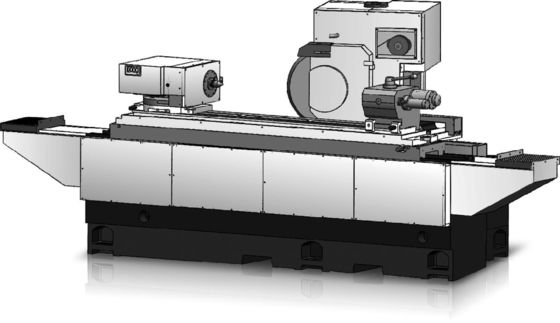

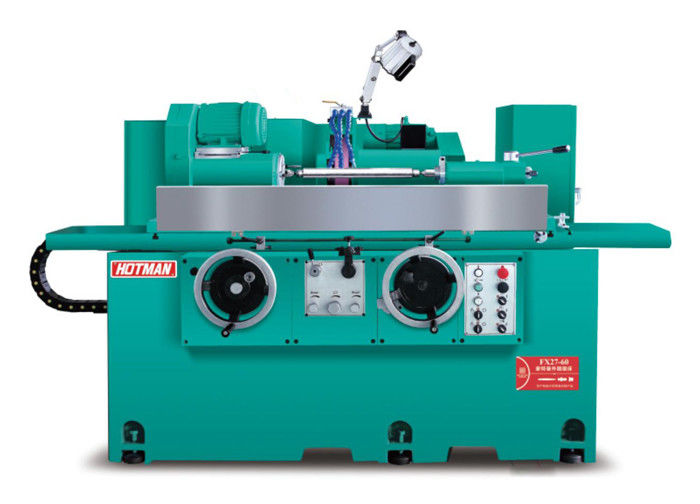

Υψηλής ακρίβειας ημιαυτόματη κυλινδρική γραμμωτική μηχανή-παραδοσιακή κυλινδρική γραμμωτική μηχανή FX27-60
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι Σέικι, TOSHIBA, ELB και άλλα παγκόσμιας κλάσης εξοπλισμούς, μια φορά συμπίεση επεξεργασία.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με συσκευή άλεσης εσωτερικής τρύπας για επιλογή, ταχύτητα σπινθήρα εσωτερικής τρύπας έως 20000 RPM, μπορεί να επιτύχει μια καλή συμπίεση για να ολοκληρώσει την άλεση του εξωτερικού κύκλου και εσωτερική τρύπα.προαιρετική συσκευή ψηφιακού ελέγχου με οπτικό κανόνα διπλού άξονα, για να επιτευχθεί ακριβής τροφοδοσία 0,001 mm.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5Για την ειδική άλεση του εργασιακού τμήματος, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί, μέχρι 3500 σ/min και 60 m/s.Η τυποποιημένη διαμόρφωση του σπινθήρα του γουρουνιού είναι πίσω τέσσερα και πίσω δύο δομή ρουλεμάν. Μπορεί επίσης να επιλεγεί σπείρα υψηλής ακρίβειας δυναμικής και στατικής πίεσης, η οποία έχει τα χαρακτηριστικά της υψηλής ακρίβειας περιστροφής, της υψηλής δυναμικής δυσκαμψίας, της καλής αντοχής σε δονήσεις,υψηλή απόδοση άλεσης και καλή ποιότητα επιφάνειας άλεσης.
6Ο σιδηρούχος κύλινδρος είναι σχεδιασμένος για να μεταφέρει τον κορυφαίο πυρήνα του MT4.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
Τεχνική προδιαγραφή:
| Μηχανικό μοντέλο | FX27-60 | ||
|
Δυναμικό επεξεργασίας |
Διάμετρος πλάτους στροφείου |
χμ | 270 |
|
Η απόσταση ανάμεσα στις δύο καρδιές |
χμ | 600 | |
|
Μέγιστο βάρος του πυρήνα του εργαλείου |
Πάνω εργασία (kg) | 60 | |
| Εργασιακή κεφαλή (kg) | 20 | ||
|
Μέγιστη γραμμική ταχύτητα |
m/s |
Η γρίπη υψηλών ταχυτήτων είναι προσβάσιμη 65 |
|
|
Κεφαλή και τροφοδοσία της γρανάζου |
Γωνία περιστροφής |
Αριστερά και δεξιά. | ± 15° |
|
Τυπικό μέγεθος άλεσης |
Εξωτερική διάμετρος x πλάτος x εσωτερική διάμετρος ((mm) |
405*38(32-50) *127 | |
|
Ειδικό μέγεθος τροχού |
Εξωτερική διάμετρος x πλάτος x εσωτερική διάμετρος ((mm) |
510*38 ((32-50) *127 | |
|
Ταχύτητα του άξονα του τροχού άμμου |
Ρ.Π.Μ |
1650/1850/2100 |
|
|
Απόσταση ταξιδιού |
χμ | 250 | |
|
|
Γρήγορα μπροστά και γρήγορα πίσω σε ασφαλή απόσταση. |
40 | |
|
|
Τροφή ανά στροφή |
20 | |
|
Ελάχιστη μονάδα ρύθμισης του άξονα Χ |
0.005 | ||
| Εργασιακή κεφαλή |
Τρόπος περιστροφής σπινθήρα |
Ταυτόχρονη/κεντρική |
|
|
|
Τμήμα της κεφαλής λειτουργίας (πτυχία) |
30° | |
|
Κεφαλή του γουρουνιού (στόχοι) |
90° | ||
| Ταχύτητα σπινδέλου | Ρ.Π.Μ |
10 - 500 Ρυθμίσεις τροχαλιού ζώνης |
|
|
Στενός του δάχτυλου |
ΜΤ | - Όχι, όχι.4 | |
|
Το σπιντέλο μέσα από το διάφραγμα |
χμ | 25 | |
| Κάθισμα πίσω |
Αυτόματη απόσταση τέντωσης |
χμ | 32 |
|
Στενός του δάχτυλου |
ΜΤ | - Όχι, όχι.4 | |
|
Εργασιακό τραπέζι |
Γωνία περιστροφής |
Σημείο | +9/-6 |
|
Χειροκίνητη τροφοδοσία τροχού |
Τροφή ανά στροφή |
12.5 | |
|
Αυτοματοποιημένη ταχύτητα τροφοδοσίας |
χμ | 50-4000/min | |
|
Εσωτερική συσκευή άλεσης τρύπας (Διαφορετικά) |
Ταχύτητα σπινδέλου | Ρ.Π.Μ | 20,000(35,000-Ειδικό) |
| Μηχανή | KW ((HP) | 0.75 | |
|
Μηχανή |
Άξονας τροχού άμμου | KW ((HP) | 3.75 |
|
Στρίψιμο με κεφαλή εργασίας |
KW ((HP) | 0.75 | |
|
Υδραυλική αντλία πετρελαίου κυκλοφορίας |
KW ((HP) | 0.75 | |
| Πυροσβεστική αντλία | KW ((HP) | 0.37 | |
|
Δυνατότητα δεξαμενής |
Κουτί ελαίου άξονα αμμοτροχίου (στατική και δυναμική πίεση) |
Α | 120 |
|
|
Α | 60 | |
| Υδροφόρος | Α | 80 | |
|
Μέγεθος συσκευασίας |
Μέγεθος x πλάτος x ύψος |
χμ | 2900x2250x2100 |
| Καθαρό βάρος | χιλιόγραμμο | 2500 | |
