| Διάμετρος του τροχού άλεσης: | 400 χιλιοστά | Διάστημα άλεσης: | 550 χιλιοστά |
|---|---|---|---|
| Ετικέτα κινητήρα γρανάζου: | Η Siemens | Βαθμός μόνωσης κινητήρα τροχού λείανσης: | F |
| Τύπος: | Μηχανή άλεσης ακροβολέα | Τρόπος ρεύματος του κινητήρα του γρανάζοντα: | 13Α |
| Τεχνολογία κινητήρα γρίπης: | 50HZ | Τροχαίο κινητήρα: | 1LE1001-1CB23-4AB4 |
| Δύναμη του κινητήρα του γρανάζοντα: | 7.5KW | Επίπεδο προστασίας μηχανών τροχών άλεσης: | Διάκριση IP54 |
| Κατεύθυνση περιστροφής κινητήρα τροχού λείανσης: | CW/CCW | Ταχύτητα του κινητήρα του γρανάζοντα: | 1420 στροφές ανά λεπτό |
| Τετάρση του κινητήρα του γρανάζοντα: | 380V | Ταχύτητα του τροχού άλεσης: | 1400 στροφές ανά λεπτό |
| Διάμετρος του τροχού άλεσης: | 50 χιλιοστά | ||
| Επισημαίνω: | Μηχανή τριβής μοτοσυκλέτου,Μηχανή τριβής με αντλία |
||

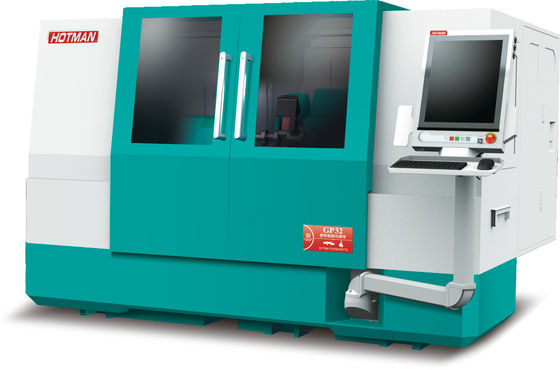

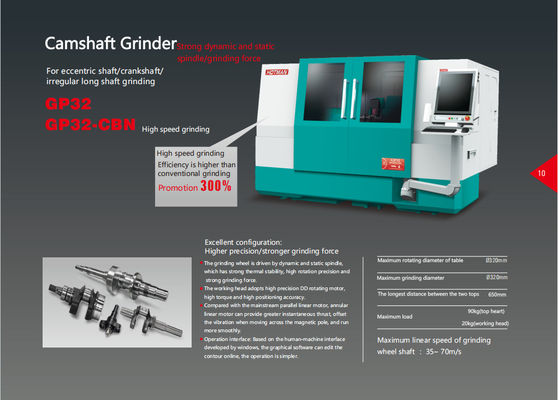

Μηχανή άλεσης ακροβόθρου CNC σκληρού κράματος GP32-CBN
1- Υπερ-καταστροφική δομή κρεβατιού.
2Ενσωματωμένο κυκλικό πλέγμα Renishaw με εξαιρετικά υψηλή ακρίβεια και άκαμπτη κεφαλή με άμεση κίνηση.
3Ελβετικός σχεδιασμός υψηλής ακρίβειας δυναμικής και στατικής αλεξίπτωσης.
4Οξείδιο X γραμμική καθοδήγηση με αυτοκυκλοφορούμενη δομή κυλίνδρων με υψηλή αντοχή.
5Ιαπωνία C2 ακριβής μπάλα βίδα μετακίνηση τραπέζι.
6Η κεφαλή του γρανάζοντα (άξονας Χ) χρησιμοποιεί τον μοναδικό κυλινδρικό γραμμικό κινητήρα Anka.
7Ο Χάιντεν έχει στροφή ανάδρασης 50 νανομέτρων.
8. σταθερό/τροχιακό κεντρικό πλαίσιο με διπλή χρήση για το αντικείμενο εργασίας ακριβείας, εξοπλισμένο με λειτουργία πλεύσης αέρα.
9Υψηλής ακαμψίας πίσω κάθισμα.
10. Ευέλικτη διαμόρφωση επιλογών
Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
3Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακρίβειας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
4. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
5Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
6Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτερεύουσα ανάπτυξη, όλα κινέζικα λειτουργία διεπαφή, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Λεπτομερείς τεχνικές προδιαγραφές και δομικές λειτουργίες των εργαλειομηχανών:
| Πρόγραμμα | παράμετρος |
| Πεδίο εργασίας | |
| Υψόμετρο κέντρου | 210 χιλιοστά |
| Μέγιστη διάμετρος περιστροφής | Φ400 mm |
| Μέγιστη διάμετρος άλεσης | Φ550 mm |
| Διάστημα άλεσης μεταξύ δύο κορυφών | 550 χιλιοστά |
| Στροφή τραπεζιού (τύπος 600) | +6°/-9° |
| Μέγιστο ρουλεμάν μεταξύ δύο κορυφών | 60 κιλά |
| Κρατητήρας τροχού άλεσης | |
| Περιοχή περιστρεφόμενης γωνίας (χειροκίνητο) | ± 15° |
| Τύπος σπινθήρα της γρανάζου |
Κύριο άξονα δυναμικού και στατικού γουρουνιού (συντηρητικό με ψύξη πετρελαίου) |
| Πεδίο ταχύτητας του σπινδέλου της γραμμής | 1650/1850/2100 στροφές ανά λεπτό |
|
Τυποποιημένο μέγεθος τροχού άλεσης (φ×W×B) |
Φ450×20-50×127mm |
|
Ειδικό μέγεθος άλεσης (φ×W×B) |
Φ510×15-50×203mm |
|
Δύναμη κινητήρα σπινθήρα της γρανάζου |
30,75KW/5,5KW |
|
Μέγιστη γραμμική ταχύτητα του γρανάζοντα |
45m/s |
|
Τρόπος ψύξης του σπινθήρα της γρανάζου |
Ψύξη με λάδι |
| Κεφαλοστάσιο με άμεση κίνηση του εργασιακού τμήματος | |
|
Ρυθμισμός ταχύτητας χωρίς βήματα |
0-600 στροφές ανά λεπτό |
| Στρίψιμο της τρύπας σφαιρίσματος | MT-4 |
| Πρότυπο μανδύα προσαρμογέα εργαλείων | MT-4 |
|
Περιοχή γωνίας περιστροφής του κεφαλικού πλαισίου του εργασιακού τμήματος |
+15°/-15° |
|
Μέγιστο φορτίο της λαβής (με εργαλεία) |
150Nm |
|
Δύναμη συγχρονισμένου κινητήρα με μόνιμο μαγνήτη (S1-100%/KW) |
3KW |
|
Συνεχή ονομαστική ροπή εξόδου (S1-100%/A) |
47.8Nm |
| Ετικέτα κωδικοποιητή | Ρενίσαου |
| Τρόπος ψύξης σπινθήρα | ψύξη με νερό |
|
Στροφή του κεφαλικού πλαισίου και επανάληψη της ακρίβειας θέσης |
±2 δευτερόλεπτα τόξου |
| Εκροή τρύπας από την άκρη του άξονα | ≤0.001 |
| Εκτόξευση της άκρης του σπινέλου | ≤0.002 |
| Αξιακή δυσκαμψία (N/um) | ≥ 500 |
| Ραδιακή δυσκαμψία (N/um) | ≥ 400 |
| Τρόπος κίνησης κεφαλικού πλαισίου | Πρότυπο χειροκίνητης πλωτής ατμόσφαιρας |
| Κάθισμα πίσω | |
| Διάμετρος μανίκας | Φ50 mm |
| Στροφή μανίκι | 40 χιλιοστά |
| Σπονδυλικός μορς | MT-4 |
| Τρόπος μετακίνησης της ουράς | Πρότυπο χειροκίνητης πλωτής ατμόσφαιρας |
| Τροφοδοσία για το θήραμα τροχού -άξονας Χ (γραμμικός κινητήρας) | |
| Μέγιστη διαδρομή του άξονα Χ | 300 χιλιοστά |
| Μέγιστη ώθηση του γραμμικού κινητήρα στον άξονα Χ | 1660-3060 Ν |
| Λειτουργία του συστήματος | ≤ 0,2G |
| Μέγιστη ταχύτητα τροφοδοσίας στον άξονα Χ | 15m/min |
|
Ελάχιστη τροφοδοσία HPG (ηλεκτρονικό χειροκίνητο τροχό) |
0.0001mm |
| Προγραμματισμένη ελάχιστη τροφή | 0.0001mm |
|
Ελάχιστη ανάλυση του κυκλώματος αυξητικού πλέγματος Heideham |
0.0001mm |
| Ακριβότητα θέσης τροφοδοσίας στον άξονα Χ | ≤ 0,0016 mm |
|
Ακριβότητα επαναλαμβανόμενης τοποθέτησης τροφοδοσίας στον άξονα Χ |
≤ 0,0014 mm |
| Πρόγραμμα | παράμετρος |
|
Άξονας Z τροφοδοσίας τραπεζιού (υπηρετικός κινητήρας) |
|
| Στροφή στον άξονα Z (τύπος 600) | 750 χιλιοστά |
| Δύναμη κινητήρα σεροκινητήρα άξονα Z | 2.2KW |
| Μέγιστη ταχύτητα τροφοδοσίας στον άξονα Z | 8m/min |
|
Ελάχιστη αύξηση του ηλεκτρονικού χειροκίνητου τροχού HPG |
0.0001mm |
| Προγραμματισμένη ελάχιστη τροφή | 0.0001mm |
|
Ελάχιστη ανάλυση του αυξητικού κανόνα πλέγματος Heideham (προαιρετική) |
0.0005mm |
| Σύστημα ελέγχου | |
| Αριθμητικό σύστημα ελέγχου | Νάτριο ρένιο |
| λογισμικό | Γραφική διαδραστική διεπαφή |
| Εικονική οθόνη | 10.4 ιντσών TFT έγχρωμη οθόνη |
| πληκτρολόγιο | Πλήρες πληκτρολόγιο |
| μνήμη | 3Gb |
| Αριθμός άξων ελέγχου |
Μπορεί να ελέγχεται έως και 7 άξονες |
| Διασύνδεση | USB/RS232 |
| Μηχανή εργαλείου ηλεκτρικής | |
| Τροφοδοσία ισχύος τριών φάσεων | 380V 3ph 20Hz |
| Πρόσθετη τάση κυκλώματος ελέγχου | 110vAC/24vDC. |
| Πεδίο απόκλισης της τάσης εισόδου | +/-10% |
|
Κατανάλωση ισχύος πλήρους φορτίου (κυρίως κινητήρας) |
36KVA |
| Πνευματική τροφοδοσία | |
| Πίεση εισόδου | 5.5bar |
| Απαιτούμενη ροή | 40-50L/min |
| Πρότυπο πηγής αέρα | BS ISO 8573-1:2001 |
| Περιβαλλοντική παράμετρος | |
| Τυποποιημένος θόρυβος μηχανής | < 75dB ((A) |
| Θερμοκρασία περιβάλλοντος | 0-40°C |
| Ενυδάτωση περιβάλλοντος | ≤ 75% |
| Άλλα | |
| Μέγεθος αποτυπώματος | 3800 × 3200 mm × 2195 |
| Υψόμετρο | 2170 mm |
| Καθαρό βάρος | 5440 κιλά |
