Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | Κυλινδρική μηχανή μύλων | Διάμετρος του τροχού άλεσης: | 270 χιλ. |
|---|---|---|---|
| Μέγιστο μήκος άλεσης: | 600 χιλιοστά | Μέγιστη διάμετρος άλεσης: | 200 χιλιοστά |
| Δύναμη του κινητήρα του γρανάζοντα: | 1.5 KW | Σύστημα ελέγχου: | Η Siemens |
| Τετάρση του κινητήρα του γρανάζοντα: | 220 V/380 Β | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Δύναμη: | 2.2 KW | Δύναμη κινητήρα τραπεζιού: | 0,75 KW |
| Τραπεζική τάση κινητήρα: | 380 Β | Ταχύτητα πίνακα: | 1-20 m/min |
| Τετάρτη: | 380 Β | Μέγεθος: | 2800 x 2000 x 2000 mm |
| Βάρος: | 4000 κλ | ||
| Επισημαίνω: | Ανθρώπινος διάλογος κυλινδρική μηχανή λιπαντικού |
||

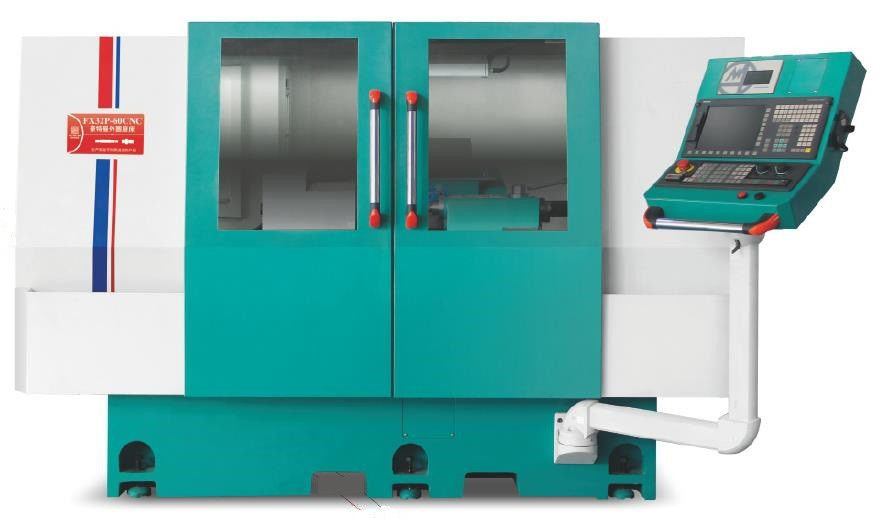

Κυλινδρική γραμμωτή με ανθρώπινο διάλογο Εύκολο προγραμματισμό CNC ελεγκτής, ισχυρή δύναμη γραμμώσεως
FX27-60CNC
Τεχνική προδιαγραφή:
| Σχέδιο | Μονάδα | Πρότυπο: FX32P-60CNC | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη περιστρεφόμενη διάμετρος τραπεζιού | χμ | 320 |
|
Μέγιστη απόσταση μεταξύ δύο δάχτυλα |
χμ | 600 | |
| Μέγιστη διάμετρος άλεσης | χμ | 320 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 |
|
Περιγραφή της συσκευής:
1Το σώμα και τα εξαρτήματα της κυλινδρικής γρανίστρας κατασκευάζονται από υψηλής ποιότητας χυτοσίδηρο FC30 της Milhanna, το οποίο υποβάλλεται σε τεχνητή θερμική επεξεργασία και στη συνέχεια υποβάλλεται σε φυσική γήρανση.Τα εξαρτήματα επεξεργάζονται από την YASDA, MITSUI SEIKI, TOSHIBA, ELB και άλλα παγκόσμιας κλάσης εξοπλισμούς μια φορά συμπίεση επεξεργασία.
2Οι σιδηρόδρομοι καθοδήγησης της κυλινδρικής γρανάζας και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3.Η ακρίβεια ελέγχου του συστήματος και του servo driver είναι υψηλή, 80bit αριθμός πλανώδους στροφής της ακρίβειας υπολογισμού νανομέτρου, εξαλείφουν το σφάλμα υπολογισμού
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη τροχιά με ακριβή χειροκόπηση, αυτόματο σύστημα λιπαντικής, στροφή μπάλας ακριβείας, υψηλής ακρίβειας και υψηλής ισχύος σεροκινητήρα.Έχει τα χαρακτηριστικά της ομαλής κίνησης, εξαιρετική ακρίβεια επαναλαμβανόμενης θέσης και μακρά διάρκεια ζωής της τροχιάς.
5Ο κύριος άξονας του γρανάζοντα είναι υψηλής ακρίβειας δυναμικής και στατικής πίεσης που εισήχθη από την Ταϊβάν, δομή μανδύα, εύκολη συντήρηση, χωρίς επαφή μετάλλου με μέταλλο,και σχεδόν μόνιμη διάρκεια ζωήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί ώστε να αυξηθεί η γραμμική ταχύτητα.
6Το πίσω κάθισμα της κυλινδρικής γρανάζας είναι σχεδιασμένο να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Μετά από τη δευτερεύουσα ανάπτυξη της διεπαφής ανθρώπου-μηχανής, με σέρβο κινητήρα υψηλής απόδοσης της Siemens, έτσι ώστε το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης να έχουν καλύτερη συμβατότητα,ταυτόχρονα με λειτουργίες αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, ώστε να εξασφαλίζεται η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Ειδικότητα:

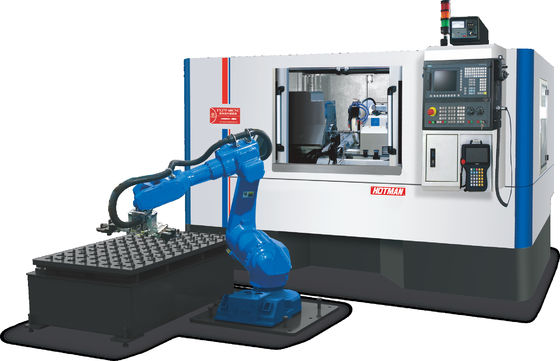

FX27P-60CNC υψηλής ακρίβειας απευθείας στη κυλινδρική μηχανή άλεσης (πλήρης κάλυψη, αυτόματη φόρτωση και εκφόρτωση με ένα χειριστήριο μηχανής)
1Διάμετρος περιστροφής κρεβατιού: Φ270 mm, απόσταση μεταξύ δύο κορυφαίων κέντρων: 600 mm.
2Γεωργική ταχύτητα: 1650 σ/min, μέγεθος της γρανίστρας (διάμετρος × πλάτος × διάφραγμα): Φ405×32×Φ127mm
3.Συγκροτήστε την ενεργή συσκευή μέτρησης ώστε να πραγματοποιείται ο πλήρης κλειστός έλεγχος της επεξεργασίας της άλεσης.
