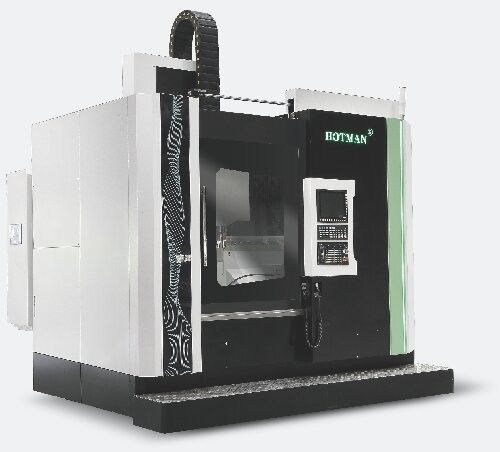

Μηχανή CNC κάθετης άλεσης για την άλεση πολλαπλών καλούπιων

Μηχανή κάθετης λείανσης υψηλής ακρίβειας, CNC κάθετη λειαντήρα για πολλαπλούς σκοπούς λείανσης καλουπιών



Ακρίβεια μηχανουργικής κατεργασίας:

Δυνατότητα επεξεργασίας:

Περιγραφή συσκευής:

1. Αυτός ο λειαντήρας αναπτύχθηκε με στόχο την εύκολη ευθυγράμμιση του τεμαχίου κατά τη λείανση της εσωτερικής διαμέτρου και της τελικής επιφάνειας ενός μεγάλου τεμαχίου και τη βελτίωση της ακρίβειας λείανσης. Έχει μειώσει σημαντικά τον χρόνο αποσφαλμάτωσης και έχει επιτύχει λείανση υψηλής ακρίβειας, όπως η στρογγυλότητα. Επιπλέον, ελεγχόμενο από NC, η εσωτερική διάμετρος, η εξωτερική διάμετρος και η επεξεργασία της τελικής επιφάνειας μπορούν να ολοκληρωθούν σε ένα σφίξιμο, πραγματοποιώντας την εντατικοποίηση της διαδικασίας.

2. Ο έλεγχος του εργαλειομηχανής υιοθετεί το νέας γενιάς σύστημα ελέγχου της Taiwan, το οποίο ελέγχει αυτόματα την κάθετη και οριζόντια τροφοδοσία της κεφαλής λείανσης αντίστοιχα. Μετά από δευτερογενή ανάπτυξη, η διεπαφή λειτουργίας διαλόγου ανθρώπου-μηχανής που μοιάζει με ανόητο είναι απλή και εύκολη στη χρήση. Η μετάδοση είναι εξοπλισμένη με βίδα σφαιρών βαθμού C3 της Taiwan PM I, με επαναλαμβανόμενο έλεγχο τοποθέτησης εντός 0,002mm, καλή συμβατότητα και ακριβή τροφοδοσία εργαλείων. Ο πάγκος εργασίας είναι υδραυλικά κινούμενος και εξοπλισμένος με χειροκίνητο ηλεκτρικό χειροτροχό για λεπτή ρύθμιση της ρύθμισης του εργαλείου.

3. Σύστημα ψύξης και φιλτραρίσματος: Κατά τη διάρκεια της λείανσης και της διαμόρφωσης του τροχού λείανσης, το τεμάχιο ψύχεται και ο τροχός λείανσης πλένεται. Η διήθηση υιοθετεί μια μέθοδο μαγνητικού διαχωριστή + διήθησης χαρτιού. Η ακρίβεια διήθησης φτάνει τα 0,005mm. Ο ρυθμός ροής ψυκτικού είναι 130L/min, διασφαλίζοντας ότι το ψυκτικό είναι καθαρό και μπορεί να ανακυκλωθεί. Η εξοπλισμένη μηχανή ψύξης μπορεί να εξασφαλίσει τη σταθερή θερμοκρασία του ψυκτικού.

4. Το σύστημα τροφοδοσίας λείανσης αποτελείται από μια τροχιά V και μια επίπεδη τροχιά χειροποίητης ακρίβειας φτυαριού, με αυτόματο σύστημα λίπανσης και βίδα σφαιρών λείανσης ακριβείας επιπέδου C3, η οποία μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μεγάλη διάρκεια ζωής της τροχιάς.

5. Η τυπική διαμόρφωση του ατράκτου τροχού λείανσης είναι η δομή τεσσάρων πίσω και δύο πίσω ρουλεμάν. Μπορεί επίσης να επιλεγεί άτρακτος δυναμικής και στατικής πίεσης υψηλής ακρίβειας, η οποία έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφής, υψηλής δυναμικής ακαμψίας, καλής αντοχής στους κραδασμούς, υψηλής απόδοσης λείανσης και καλής ποιότητας επιφάνειας λείανσης. Για ειδική λείανση τεμαχίων, η ταχύτητα του τροχού λείανσης μπορεί να ρυθμιστεί, έως και 3500 RPM και 60m/s.

6. Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και στιβαρό. Ένας σκληρυμένος κύλινδρος από χάλυβα κράματος ενσωματωμένος στο σώμα από χυτοσίδηρο έχει σχεδιαστεί για να μεταφέρει τον πυρήνα MT4. Η δύναμη ανύψωσης του συρόμενου κυλίνδρου μπορεί εύκολα να αλλάξει με κουμπιά ρύθμισης στο πίσω μέρος. Ειδικά αξεσουάρ πίσω κάθισμα πίεσης λαδιού με πεντάλ για διευκόλυνση της εκφόρτωσης των εξαρτημάτων εργασίας.

7. Το τραπέζι τροχού λείανσης είναι εξοπλισμένο με λειτουργία τοποθέτησης διπλής θέσης ατράκτου τροχού λείανσης 0 μοιρών και 22 μοιρών ως στάνταρ. Ένας άξονας τροχού λείανσης μπορεί να χρησιμοποιήσει έναν επίπεδο τροχό λείανσης και έναν λοξό τροχό λείανσης αντίστοιχα. Χρησιμοποιώντας τον λοξό τροχό λείανσης, μπορεί να επιτευχθεί επεξεργασία τελικής επιφάνειας υψηλής απόδοσης.

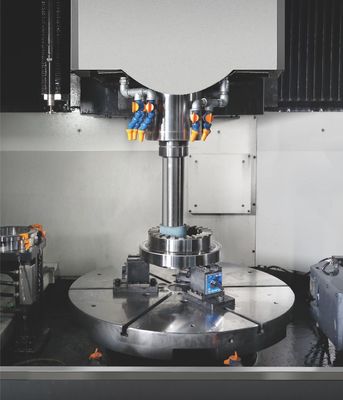

1, Ένα σφίξιμο μπορεί να ολοκληρώσει τη λείανση της εσωτερικής οπής, του εξωτερικού κύκλου, του κώνου και της τελικής επιφάνειας των εξαρτημάτων

2, Κατάλληλο για την επεξεργασία δίσκων/κοντών αξόνων/μανικιών/δακτυλίων και άλλων εξαρτημάτων

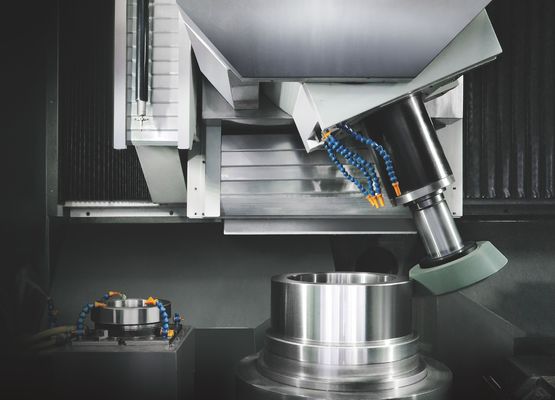

Πυργίσκος τοποθέτησης διπλού γραναζιού άξονα Β:

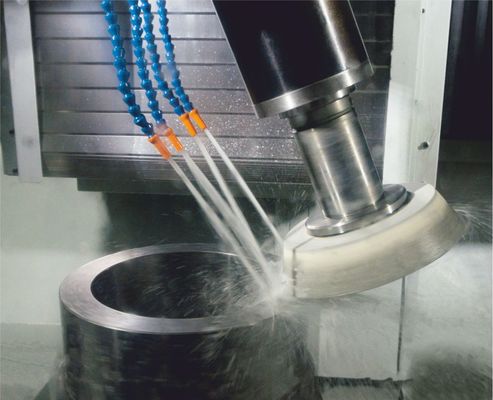

  Εσωτερική/εξωτερική λείανση διαμέτρου με τοποθέτηση 0 °, η τοποθέτηση 22,5 ° μπορεί να χρησιμοποιηθεί για τη λείανση της εξωτερικής διαμέτρου και της τελικής επιφάνειας αποτελεσματικά.

Ανατροφοδότηση κλίμακας πλέγματος:

Ο άξονας Χ και ο άξονας Ζ είναι εξοπλισμένοι με έλεγχο ανατροφοδότησης χρησιμοποιώντας χάρακα πλέγματος (ο άξονας Ζ είναι μια επιλογή) για την επίτευξη υψηλής ακρίβειας μηχανουργικής κατεργασίας.

Βιβλιοθήκη τροχού λείανσης ATC:

Έξι τροχοί λείανσης διαφορετικών προδιαγραφών και σχημάτων είναι εξοπλισμένοι σύμφωνα με τις ανάγκες μηχανουργικής κατεργασίας. Στη συνεχή μηχανουργική κατεργασία

σύνθετων σχημάτων, δεν είναι απαραίτητο να αντικαθίσταται συχνά ο τροχός λείανσης, ο οποίος μπορεί να πραγματοποιήσει αυτόματη διαμόρφωση και αντιστάθμιση μεγέθους.

Σύστημα διαχείρισης θερμοκρασίας:

Στη συνεχή επεξεργασία παρτίδων, μπορείτε να ελέγξετε τη θερμοκρασία του τεμαχίου και του σώματος του εργαλειομηχανής, για να επιτύχετε υψηλότερη ακρίβεια επεξεργασίας.

Ευρέως χρησιμοποιημένο:

Εξαρτήματα μηχανημάτων εργασίας όπως μανίκι ατράκτου, εξαρτήματα μηχανημάτων μηχανικής όπως κωνικό γρανάζι, εξαρτήματα μειωτήρα όπως πλανητικό γρανάζι (για παραγωγή αιολικής ενέργειας), εξαρτήματα θαλάσσης κινητήρα CAM
