Στρίφτης κυλινδρικού άξονα για κινητήρα μοτοσυκλέτας, κινητήρα αυτοκινήτου, μηχανή στύξης κυλινδρικού άξονα CNC υψηλής ακρίβειας

Στρίφτης κυλινδρικού άξονα για κινητήρα μοτοσυκλέτας, κινητήρα αυτοκινήτου, μηχανή σφυρίχτη CNC υψηλής ακρίβειας

Τεχνικές παραμέτρους:

Σχεδιαστική ιδέα σώματος μηχανής και κύριων κατασκευαστικών στοιχείων

Κατά τη διάρκεια της άλεσης, το πιο σημαντικό είναι η διατήρηση της ακρίβειας, η οποία εξαρτάται από την απόδοση της θερμικής σταθερότητας και όχι από την αντι-δονή.Το ίδιο το χυτοσίδηρο έχει πολύ χαμηλό συντελεστή θερμικής διαστολήςΥπάρχει μεγάλη θερμότητα κατά τη διάρκεια της άλεσης, και μπορεί να διεξαχθεί ομοιόμορφα μέσα από τη βάση του χυτοσιδήρου, έτσι,η μηχανή διατηρείται σε σταθερή θερμική κατάσταση.

Όλα τα κύρια κατασκευαστικά μέρη είναι κατασκευασμένα από υψηλής ποιότητας χυτοσίδηρο ή χάλυβα, συμπεριλαμβανομένης της κεφαλής τροχού, της κεφαλής εργασίας, της ουράς, των σπινδάλων και των φορέων ρουλεμάν.Αυτό εξασφαλίζει το σώμα της μηχανής με συνεχή και παρόμοια υλικά, καθώς και σταθερή θερμική σταθερότητα.

Οποιαδήποτε αιτιώδης θερμική αλλαγή που συνέβη σε σύντομο χρονικό διάστημα θα αντισταθμιστεί μέσω της βάσης της μηχανής χυτοσίδηρου, η οποία είναι καλύτερη από εκείνες που είναι κατασκευασμένες από χάλυβα ή ανθρωπογενή γρανίτη.

Επιπλέον, η δομή χυτοσίδερου έχει υψηλή ακαμψία και καλή απορρόφηση δονήσεων, καλύτερη από την ανθρωπογενή γρανίτη.

Το τραπέζι εργασίας αποτελείται από πλήρως υποστηριζόμενο επίπεδο σιδηρόδρομο καθοδήγησης σε σχήμα V, το οποίο χαρακτηρίζεται από καλή ακαμψία και μεγάλη αντοχή.Η επιφάνεια των σιδηροτροχιών καθοδήγησης είναι εξ ολοκλήρου ξυρισμένη με το χέρι με την υψηλότερη ακρίβειαΗ σιδηροτροχιά καθοδήγησης κινείται ομαλά και η επιφάνεια καλύπτεται με επικάλυψη Turcite®, η οποία έχει λειτουργία αυτολύμανσης για την ελαχιστοποίηση του συντελεστή τριβής.Εξάλειψη της πιθανότητας σύρματος σε χαμηλή ταχύτητα, και ελαχιστοποιεί την φθορά της σιδηροτροχιάς.

Στον πίνακα εργασίας (άξονας Z) χρησιμοποιούνται ρουλεμάν με εξαιρετικά υψηλή ακρίβεια, μαζί με σφαιρική βίδα υψηλής ακρίβειας και νάτλο του ιαπωνικού προτύπου THK.

Οι γραμμικοί οδηγοί χρησιμοποιούνται στον οριζόντιο άξονα Χ, ώστε να εξασφαλίζεται μια γραμμική κίνηση υψηλής ακρίβειας και χαμηλής

τριβή.

Ο οδηγός διακίνησης τύπου κυλίνδρου έχει πολύ υψηλή χωρητικότητα φορτίου.

Ο γραμμικός κινητήρας Sodick μπορεί να εξαλείψει τις δονήσεις κατά την κίνηση πάνω από τη μεταβολή του μαγνήτη.

Μέγιστη ώθηση σε σύντομο χρονικό διάστημα: 1660-3060N.

Ο κανόνας αυξήσεως σχάρου Haidenhain με ανάλυση νανοεπίπεδου, εξασφαλίζει την ακρίβεια τροφοδοσίας του άξονα X, για να μειώσει το σφάλμα παρεμβολής.

Κεφαλή άλεσης με υψηλή ακρίβεια και υψηλή ακαμψία

Ο βέλτιστος υδροστατικό-δυναμικός ρουλευτής χρησιμοποιείται στο σπινδύλιο του γλιτώνου, με ενσωματωμένο σύστημα ψύξης πετρελαίου, για να διασφαλιστεί ότι η κεφαλή του γλιτώνου λειτουργεί πάντα σε σταθερή θερμική κατάσταση.

Ο τροχός άλεσης κινείται από έναν ισχυρό κινητήρα, και η διάμετρος του φ510 mm. Αυξάνουν την απόδοση άλεσης.

Υπάρχουν βαθιές αυλακώσεις και ρηχές αυλακώσεις στο εσωτερικό του υδροστατικού-δυναμικού ρυμουλκούμενου.με συνδυασμό υδροστατικής δύναμης και υδροδυναμικής δύναμης, προκαλώντας την ικανότητα φόρτωσης αυξάνεται σημαντικά.

Υπάρχουν αρκετές κοιλότητες λάδι κατανεμημένες ομοιόμορφα μέσα στο υδροστατικό-δυναμικό ρουλεμάν.αλλά επίσης να αυξήσει τη δυσκαμψία του σπινθήρα για να αντισταθούν στην παραμόρφωση.

Το υδροστατικό-δυναμικό ρουλεμάνιο λιπαίνεται από εξωτερικό σύστημα τροφοδοσίας ελαίου και δημιουργείται ένα στρώμα ελαίου υψηλής πίεσης μεταξύ της εσωτερικής επιφάνειας του ρουλεμάνου και της εξωτερικής επιφάνειας του σπινδέλου,που καθιστά το σπιντέλ πάντα σε υδρορευστό περιβάλλονΑυτό όχι μόνο μειώνει τον συντελεστή τριβής, αλλά αυξάνει επίσης την ταχύτητα περιστροφής του σπιντέλ.

Το λάδι στο εσωτερικό του σπινδέλου μπορεί να μειώσει τη δόνηση καθώς και να αντισταθεί στο σφάλμα, το οποίο διατηρεί το σπινδέλιο πολύ υψηλή περιστροφική ακρίβεια, σταθερότητα περιστροφής και μακρά διάρκεια ζωής.

Χαρακτηριστικά:

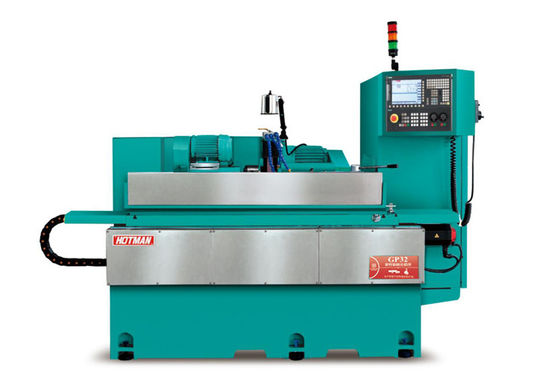

• Όνομα προϊόντος: Μηχανή άλεσης κυρτόξυλου
• Τύπος: Μηχανή άλεσης κυλινδρικού άξονα
• Πρότυπο: GP32
• Μέγιστη διάμετρος άλεσης: Φ400 mm
• Πεδίο γωνίας περιστροφής (χειροκίνητο): ±15°
• Μέγιστη διάμετρος περιστροφής: Φ400 mm

Εφαρμογές:

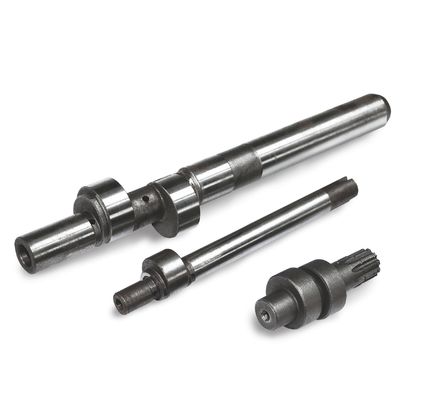

Το HoTMAN GP32 Crankshaft Grinding Machine είναι ιδανικό για τη γραμμωτική των στρογγυλοβελών και των καμφοβελών.με περιστρεφόμενο εύρος γωνίας ± 15°Η μηχανή αυτή κατασκευάζεται με γνώμονα την ποιότητα και την αντοχή, παρέχοντας αξιόπιστη και αποτελεσματική απόδοση για μεγάλο χρονικό διάστημα.Με την υψηλής ακρίβειας άλεση και τον ισχυρό κινητήραΗ μηχανή αυτή είναι ιδανική για εργαστήρια αυτοκινήτων, κατασκευαστές αυτοκινήτων,και για όσους θέλουν να βεβαιωθούν ότι οι στρογγυλοξάνθοι και οι ακονικοί άξονες τους είναι της υψηλότερης ποιότηταςΕπιπλέον, είναι εύκολο στη συντήρηση και τη λειτουργία, καθιστώντας το μια εξαιρετική επιλογή για όσους χρειάζονται μια αξιόπιστη και αποτελεσματική μηχανή άλεσης.

Υποστήριξη και υπηρεσίες:

Συσκευή και αποστολή:

Συσκευή και αποστολή για μηχανή αλέσεως κυρτόξυλου:

Η μηχανή άλεσης κυλινδρικού άξονα θα συσκευάζεται με ασφάλεια σε ειδικό ξύλινο κιβώτιο, εξασφαλίζοντας την ασφάλεια της μηχανής άλεσης κατά τη μεταφορά.Το κιβώτιο θα είναι δεμένο και σφραγισμένο με ιδιαίτερη προσοχή.Θα ληφθεί ιδιαίτερη προσοχή για να διασφαλιστεί ότι το μηχάνημα δεν θα υποστεί ζημιά κατά τη μεταφορά.

Η μηχανή σφυρηλατήσεως του κυρτόξυλου θα αποσταλεί από αξιόπιστες μεταφορικές εταιρείες, εξασφαλίζοντας την έγκαιρη παράδοσή της.Η αποστολή θα παρακολουθείται μέχρι να παραδοθεί με ασφάλεια στον προορισμό της..

Γενικά ερωτήματα:

Ε: Ποιο είναι το εμπορικό σήμα της μηχανής άλεσης κυλινδρικού άξονα;

Α1: Η εμπορική ονομασία της μηχανής άλεσης συρρίκνωσης είναι HOTMAN.

Ε2: Ποιος είναι ο αριθμός μοντέλου της μηχανής άλεσης κυλινδρικού άξονα;

Α2: Ο αριθμός μοντέλου της μηχανής άλεσης κυλινδρικού άξονα είναι GP32.

Ε3: Πού κατασκευάζεται η μηχανή άλεσης κυρτόξυλου;

Α3: Η μηχανή αλέσεως κυλινδρικού άξονα κατασκευάζεται στην Κίνα.

Ε4: Ποιος είναι ο κύριος σκοπός της μηχανής άλεσης κυλινδρικού άξονα;

Α4: Ο κύριος σκοπός της μηχανής άλεσης κυρτόξυλου είναι η άλεση κυρτόξυλων.

Ε5: Τι είδους υλικό μπορεί να επεξεργαστεί από τη μηχανή άλεσης κυλινδρικού άξονα;

Α5: Η μηχανή άλεσης κυρτόξυλου μπορεί να επεξεργαστεί μεταλλικά και μη μεταλλικά υλικά.
