Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Γωνία περιστροφής της κεφαλής άλεσης: | 360° | Μέθοδος άλεσης: | Τρίχωση επιφάνειας |
|---|---|---|---|
| Μέγεθος του αλεξίπτωτου: | 200 χιλιοστά | Ταχύτητα του τροχού άλεσης: | 3000 στροφές ανά λεπτό |
| Δύναμη κινητήρα: | 2.2KW | Συνολικές διαστάσεις: | 1200 mm x 1000 mm x 1800 mm |
| Ονομασία προϊόντος: | Πλαστική εσωτερική και εξωτερική κυλινδρική μηχανή άλεσης | Τραπεζική τροφή: | 00,1-3,0 mm/min |
| Μέγεθος πίνακα: | 400 mm x 200 mm | Ταξίδι στο τραπέζι: | 400 mm x 200 mm |
| Ψηλή τροφή: | 00,1-3,0 mm/min | Ψηλά ταξίδια: | 300 χιλιοστά |
| Εργασιακή τάση: | 380V | Βάρος: | 1000 κιλά |
| Επισημαίνω: | Πανεπιστημιακή πολυλειτουργική μηχανή άλεσης σύνθετων υλών,Μηχανή αλέσεως συνδυασμών με αλεξίπτωτο ID OD,Πολυλειτουργική μηχανή άλεσης σύνθετων υλών |
||
Ειδικότερα, η συσκευή αυτή μπορεί να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα.
Δρόμος σπινδέλου εσωτερικού γρανάζοντα: 0~470mm
Δρόμος σπινδέλου κυλινδρικού γρανάζοντα: 0~365mm
Συνολικά χαρακτηριστικά:
(1).Μπορεί να συνειδητοποιήσει ένα σφίξιμο, να ολοκληρώσει τον εσωτερικό κύκλο, τον εσωτερικό κώνο, τον εξωτερικό κύκλο, τον εξωτερικό κώνο, την ολοκληρωμένη άλεση σύνθετων τελικών προσώπων.
(2) Παρέχει πολύπλοκες λύσεις άλεσης υψηλής ακρίβειας, κατάλληλες για την επεξεργασία μικρών και μεσαίων τεμαχίων.
(3)
Μπορεί να εγκατασταθεί αυτόματο σύστημα τροφοδοσίας και λήψης για την κάλυψη των αναγκών της βιομηχανικής μαζικής παραγωγής.

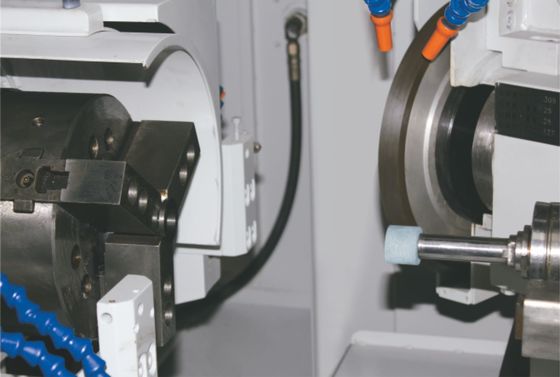

(4) Η μονάδα άλεσης εξωτερικού κύκλου/εσωτερικού κύκλου μπορεί να συνδυαστεί ευέλικτα ανάλογα με τη ζήτηση για να προσαρμοστεί σε διαφορετικές μορφές και διαδικασίες άλεσης.
(5) Το σύστημα ελέγχου είναι φιλικό και εύκολο στην εκμάθηση. Η άλεση του εργασιακού τμήματος και η επένδυση του τροχού άλεσης μπορούν να προγραμματιστούν γρήγορα στο εργαλείο μηχανής. Η συσκευή μέτρησης σε απευθείας σύνδεση μπορεί να εγκατασταθεί.

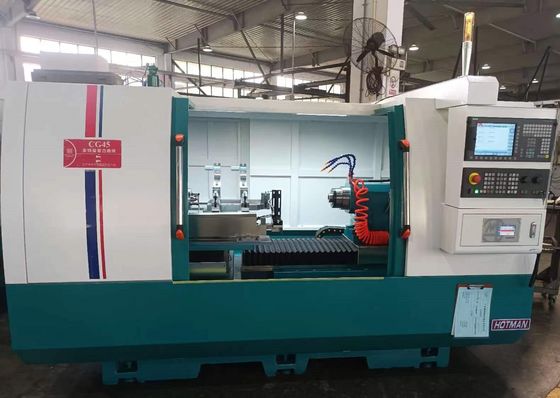

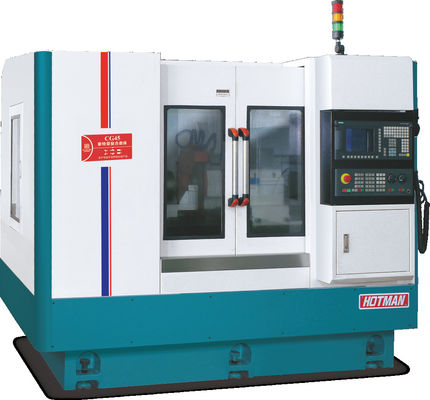

Περιγραφή της συσκευής:
Το σώμα και τα εξαρτήματα έχουν χτιστεί από υψηλής ποιότητας χυτοσίδηρο FC30 της Milhanna, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια επεξεργάζεται με φυσική γήρανση.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
Οι σιδηρόδρομοι καθοδήγησης μηχανών και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής, ώστε να εξασφαλίζεται μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
Εξοπλισμένο με αυτόματο σύστημα άλεσης CNC, και δευτερεύουσα ανάπτυξη, ο άνθρωπος-μηχανή διάλογος operation fool, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε, συμπεριλαμβανομένης της εσωτερικής συσκευής άλεσης τρύπα,αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λιπαντικής και βίδα σφαίρας άλεσης ακριβείας επιπέδου C3,που μπορεί να επιτύχει ομαλή κίνησηΕξαιρετική ακρίβεια θέσης και μακρά διάρκεια ζωής.
Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
Αριθμητικό σύστημα ελέγχου ως η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφή λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
Τεχνική προδιαγραφή:

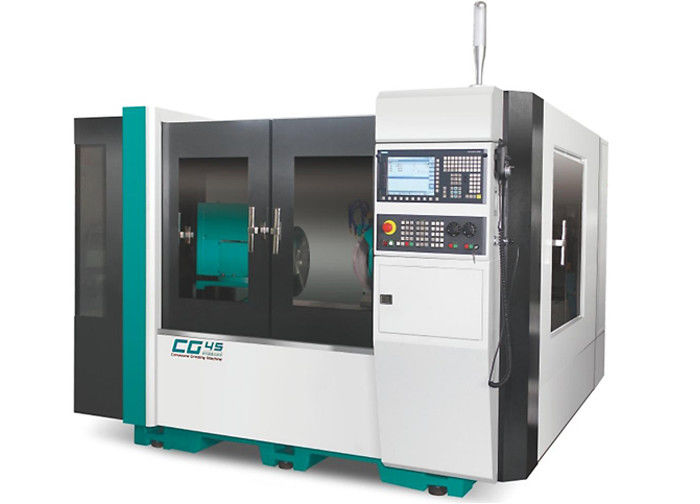

| Σχέδιο | Μονάδα | Πρότυπο: CG-45 | |
|
Δυναμικό επεξεργασίας
|
Μέγιστη εξωτερική διάμετρος άλεσης | χμ | 400 |
|
Μέγιστο μήκος εξωτερικής άλεσης |
χμ | 200 | |
| η μέγιστη εξωτερική διάμετρος άλεσης | χμ | 200 | |
| Μέγιστο μήκος εσωτερικής άλεσης | χμ | 260 | |
| Μέγιστο φορτίο ανάμεσα σε δύο κοιλιακές καρδιές | Kg (β) | 60 (πάνω εργασία)/20 (μόνο εργαζόμενο) | |
| Μέγεθος της γρανάζου (διάμετρος × πλάτος × διάφραγμα) | χμ | 455×38(32-50) ×127 | |
| Ταχύτητα της γρανάζου | στροφές | 1650 | |
| Μέγιστη γραμμική ταχύτητα του γρανάζοντα | m/s | 40 ((χοντροτροτροχείο υψηλών ταχυτήτων έως 65) | |
| Άλλες σιδηροτροφικές ουσίες | χμ | Αυτοματοποιημένος τύπος | |
|
Κεφαλή άλεσης |
Γωνία τροφοδοσίας | Σημείο | 90 |
| Στροφή τροφοδότησης | χμ | 250 | |
| Άξονας Χ ταχύτητα κίνησης | m/min | 6 | |
| Ελάχιστη τροφοδοσία στον άξονα Χ | χμ | 0.001 | |
|
Κεφαλοπλαίσιο |
Ταχύτητα σπινδέλου | στροφές | 50 έως 500 |
| Σχήμα σπινδέλου | Συγχρόνως ή με κέντρο | ||
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Κάθισμα πίσω |
Αυτόματη τηλεσκοπική απόσταση | χμ | 40 |
| Προδιαγραφές του δαχτυλιδιού | MT-4 | ||
|
Εργασιακό τραπέζι |
Άξονας Z ταχεία ταχύτητα κίνησης | m/min | 8 |
| Ελάχιστη τροφοδοσία στον άξονα z | χμ | 0.001 | |
| Μέγιστη διαδρομή | χμ | 550 | |
| Γωνία περιστροφής | Σημείο | + 6/-9 | |
|
Μηχανή |
Μηχανή στρογγυλοτροχιάς | KW | 3.75/5.5 |
| Μηχανή τροφοδοσίας με άξονα Χ (εξυπηρέτηση) | KW | 2.2 | |
| Μηχανή τροφοδοσίας με άξονα Z (εξυπηρέτηση) | KW | 2.2 | |
| Κινητήρας σφαιρίδας κεφαλικού πλαισίου | KW | 0.75 | |
| Κινητήρας αντλίας ψύξης | KW | 0.75 | |
| Κινητήρας λιπαντικού ελαίου | KW | 0.25*2 | |
| Κινητήρας αντλίας λάδις απορροής | KW | 0.75 | |
|
Άλλα |
Καθαρό βάρος της μηχανής | Κίλο | 3300 |
| Ακαθάριστο βάρος μηχανής | Κίλο | 3500 | |
| Μέγεθος συσκευασίας (μήκος * πλάτος * ύψος) | χμ | 2800*2000*2000 | |
