Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δυνατότητα δεξαμενής ψυκτικού: | 100 λίτρα | Διάμετρος του τροχού άλεσης: | 200400mm |
|---|---|---|---|
| Δύναμη του κινητήρα του γρανάζοντα: | 7.5KW | Ταχύτητα του τροχού άλεσης: | 1400r/min |
| Ακαθάριστο βάρος: | 3500 κιλά | Μέγιστο ύψος άλεσης: | 500 χιλιοστά |
| Μέγιστο βάρος φορτίου: | 500 κιλά | Καθαρό βάρος: | 3000 κιλά |
| Συνολική διάσταση: | 2180x1850x2400 χιλιοστά | Ονομασία προϊόντος: | Κάθετη μηχανή λείανσης |
| Μέγεθος πίνακα: | 400x1000 χιλιοστά | Ταχύτητα πίνακα: | 0-3m/min |
| Γωνία περιστροφής πίνακα: | -5°~+20° | Δύναμη κινητήρα σπινδέλου του εργασιακού υλικού: | 2.2KW |
| Ταχύτητα σπινθήρα του εργασιακού υλικού: | 50-400r/min | ||
| Επισημαίνω: | 7.5KW CNC κατακόρυφη γραμμωτή,Αντιφθορά από κάθετη γραμμική μηχανή CNC,Εργαλεία τριβής CNC για τη βιομηχανία |
||
Σημεία της παραγράφου 1 του παρόντος παραρτήματος
1Μετά την τελική αποδοχή της μηχανής, η περίοδος εγγύησης ποιότητας είναι 12 μήνες για ολόκληρη τη μηχανή,και η περίοδος εγγύησης των αγορασμένων εξαρτημάτων της μηχανής υπόκειται στην περίοδο εγγύησης του κατασκευαστή των αγορασμένων εξαρτημάτων, η οποία δεν πρέπει να είναι μικρότερη των 12 μηνών.
2Μετά την παραλαβή των απαιτήσεων εξυπηρέτησης του μέρους Α, το μέρος Β θα στείλει τους υπαλλήλους του στο χώρο του πελάτη εντός 24 ωρών για να βρει τον λόγο,και εντός 48 ωρών να βρει το λόγο και να εφαρμόσει τα αντίμετρα.
3Το μέρος Β παρέχει δωρεάν τεχνική εξυπηρέτηση και συντήρηση για όλα τα σφάλματα (εκτός από τους ανθρώπινους παράγοντες και την μη ευθύνη) εντός της περιόδου εγγύησης.Το μέρος Β αντικαθιστά αμέσως τα αντίστοιχα μέρη..

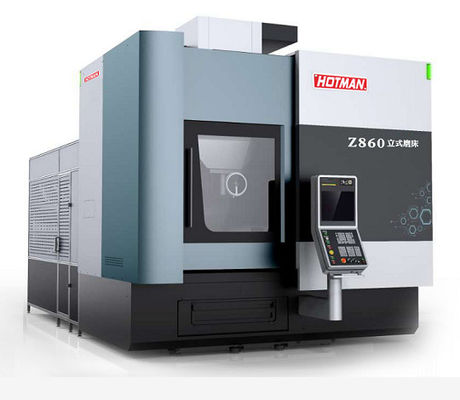

Περιγραφή μηχανής:

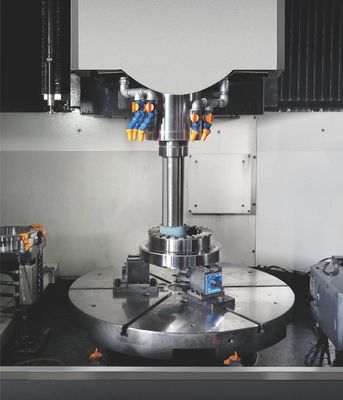

Το μηχάνημα είναι μια δομή πύργου, που αποτελείται από διπλές στήλες, δοχεία και κρεβάτι για να σχηματίσουν μια κλειστή άκαμπτη δομή.και κάθετη κεφαλή άλεσης εγκαθίσταται αντίστοιχα στην εγκάρσια πλάκα αντίστασης.
Το διαμαντένιο ελαστικό κοπής τοποθετείται σε ένα άκρο του τραπεζιού και χρησιμοποιείται για τον κοπή των πλευρικών και των κάτω επιφανειών αντίστοιχα.
Το εργαλειομηχανείο ελέγχεται από το γερμανικό σύστημα Siemens ή το ιαπωνικό σύστημα FANUC, το οποίο ελέγχει αυτόματα την κατακόρυφη και την εγκάρσια τροφοδοσία της κεφαλής άλεσης, την υδραυλική κίνηση του πάγκου εργασίας,και το χειροκίνητο ηλεκτρικό τροχό χειρός.
Σύστημα φίλτρου ψύξης: Κατά τη διάρκεια της άλεσης και της επένδυσης του τροχού άλεσης, το εργασιακό κομμάτι ψύχεται και ο τροχός άλεσης πλένεται.Χάρτινο φίλτρο και φυσικό αποθέμα τρίτο φίλτρο.
Η ροή του ψυκτικού είναι 600 λίτρα.
Εφοδιασμένο με αυτόματο ποσοτικό κεντρικό σύστημα λίπανσης, λιπαίνει το σιδηρόδρομο καθοδήγησης και τη βίδα κάθε άξονα τροφοδοσίας, με λειτουργία αυτόματης λίπανσης.
Το εργαλείο μηχανής είναι πλήρως κλειστό (η περιοχή εργασίας και το πίσω μισό του εργαλείου μηχανής είναι πλήρως κλειστά, η θέση λειτουργίας του μπροστινού μέρους και η θέση φόρτωσης),που είναι εύκολο να καθαριστεί και να συντηρηθεί.
Παράμετρος μηχανής:
| ΟΧΙ | Εισαγωγή | Παράμετρος | Σημειωμένο |
| Ακριβότητα επεξεργασίας | |||
| 1 | Στρογγυλότητα | 00,0015 mm | |
| 2 | Συγκέντρωση | 00,0025 mm | |
| 3 | Ακατέργαστη επιφάνεια | 0.2um | |
| Δυναμικό επεξεργασίας | |||
| 1 | | 860 χιλιοστά | |
| 2 | | 50-500 χιλιοστά | |
| 3 | | 600 χιλιοστά | |
| 4 | | 800 κιλά | |
| Στρίψιμο τροχού άλεσης | |||
| 1 | ταχύτητα της γρίπης | 2000-8000 στροφές ανά λεπτό | |
| 2 | Διάμετρος της γραμμής | 40-305 mm | |
| 3 | Τρύπα σφαιριδίου | HSK-A100 | |
| Τραπέζι εργασίας | |||
| 1 | διάμετρος τραπεζού εργασίας | 800 χιλιοστά | |
| 2 | ταχύτητα εργασίας | 5-200 στροφές ανά λεπτό | |
| Οδός | |||
| 1 | Άξονας Χ | 300+1400 mm | |
| 2 | Άξονας Z | 600 χιλιοστά | |
| 3 | Γρήγορη ταχύτητα | 24m/min | |
| 4 | Απόφαση | 0.0001mm | |
| 5 | Άξονας Β (διαλογισμός) | 22.5 | |
| Αεροπορικά συστήματα | |||
| 1 | | 6 | |
| 2 | Μέγιστη διάμετρος του γρανάζοντα | 305 χιλιοστά | |
| 3 | Μέγιστο μήκος του γουρουνιού | 350 χιλιοστά | |
| 七 | Δοκίμαση τροχών | ||
| 1 | Στυλό διαμαντιού | 3 κομμάτια | |
| 2 | Διαμαντένιο τροχό | 2800 στροφές ανά λεπτό | |
| 3 | Διαμέτρου διαμαντιού | 120 χιλιοστά | |
Διαμόρφωση μηχανής:
| Άρθρο | Που; | Μονάδα | |
| 1 | Μηχανή υποδοχής | 1 | Μονάδα |
| 2 | Τρίχωμα CNC | 1 | Εγκατάσταση |
| 3 | Τρίμπερ με ρολό διαμαντιών (χωρίς ρολό) | 1 | Εγκατάσταση |
| 4 | Σημικό πλέγμα τροφοδοσίας (ανακοίνωση 0,0001) | 1 | Εγκατάσταση |
| 5 | Διατομεακό δίχτυ τροφοδοσίας (αποφασιστικότητα 0,0001) | 1 | Εγκατάσταση |
| 6 | | 1 | Εγκατάσταση |
| 7 | Σύστημα ψύξης | 1 | Εγκατάσταση |
| 8 | Κεντρικό σύστημα αυτόματης λίπανσης | 1 | Εγκατάσταση |
| 9 | Συσκευές συσκευασίας και βαφής μηχανών εργαλείων | 1 | Εγκατάσταση |
| 10 | Βιβλιοθήκη γλεύκων ATC | 1 | Εγκατάσταση |
