Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ακριβότητα: | Υψηλή | Διάμετρος: | 200400mm |
|---|---|---|---|
| Αποτελεσματικότητα: | Υψηλή | Στρίψιμο: | Diamond/CBN |
| Υλικό: | Χάλυβα | Ονομασία: | Κάθετη μηχανή λείανσης |
| θόρυβο: | Χαμηλά | Δύναμη: | Ηλεκτρικό |
| Μέγεθος: | Προσαρμοσμένο | Δάχος: | 0.5-20mm |
| Τύπος: | αλέθοντας μηχανή | Τετάρτη: | 380V |
| Βάρος: | 500-1000 kg | Διάμετρο: | 50-100 χιλιοστά |
| Επισημαίνω: | Μηχανή κάθετης άλεσης 380V,Ηλεκτρική κατακόρυφη γραμμωτική μηχανή,Πολυλειτουργικός μηχανισμός CNC |
||

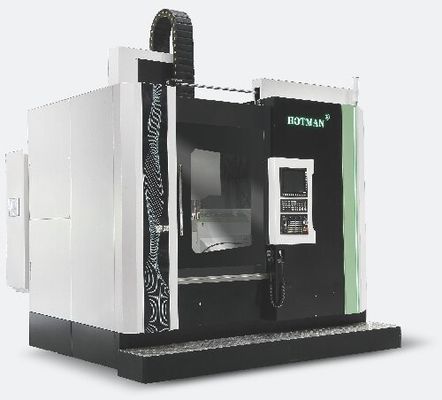

Περιγραφή της συσκευής:
1. Το σώμα και τα εξαρτήματα έχουν χτιστεί από χυτοσίδηρο υψηλής ποιότητας Milhanna FC30, το οποίο έχει τεχνητά κανονική θερμική επεξεργασία και στη συνέχεια έχει υποβληθεί σε φυσική επεξεργασία γήρανσης.Μίτσουι ΣέικιΗ μέγεθος της ακρίβειας μπορεί να φτάσει μέχρι το επίπεδο των μικρών, για να εξασφαλιστεί υψηλή ακρίβεια βασικών εξαρτημάτων εξοπλισμού.
2Οι σιδηρόδρομοι καθοδήγησης του μηχανήματος και οι βίδες σφαιρίδας ακριβείας λιπαίνονται συνεχώς από αυτόματο σύστημα λιπαντικής για να εξασφαλιστεί μεγαλύτερη διάρκεια ζωής και ακρίβεια.Το σύστημα ψύξης διαχωρίζεται από το σώμα για την εξάλειψη των δονήσεων και ευνοϊκή διάχυση της θερμότητας.
3Εξοπλισμένο με αυτόματο σύστημα σφυρίχτησης Siemens 828D CNC, και δευτερεύουσα ανάπτυξη, λειτουργία διαλόγου ανθρώπου-μηχανής, με πολλούς προαιρετικούς εξοπλισμούς για να επιλέξετε,συμπεριλαμβανομένης της συσκευής άλεσης εσωτερικών τρυπών, αυτόματη συσκευή μέτρησης άκρου, αυτόματη συσκευή μέτρησης εξωτερικής διάμετρου κλπ.
4Το σύστημα τροφοδοσίας της άλεσης αποτελείται από ένα V και μια επίπεδη γραμμή από χειροποίητο φτυάρι ακριβείας, με αυτόματο σύστημα λίπανσης και βίδα σφαίρας άλεσης C3 επιπέδου ακριβείας,που μπορεί να επιτύχει ομαλή κίνηση, εξαιρετική ακρίβεια επαναλαμβανόμενης τοποθέτησης και μακρά διάρκεια ζωής.
5. Η τυποποιημένη διαμόρφωση του σπινδέλου του γλέντινγκ είναι πίσω τέσσερις και πίσω δύο δομή ρουλεμάν. υψηλής ακρίβειας δυναμική και στατική πίεση σπινδέλου μπορεί επίσης να επιλεγεί,που έχει τα χαρακτηριστικά υψηλής ακρίβειας περιστροφήςΓια την ειδική άλεση του εργαστηρίου, η ταχύτητα του τροχού άλεσης μπορεί να ρυθμιστεί,μέχρι 3500 στροφές ανά λεπτό και 60m/s.
6Το πίσω κάθισμα έχει σχεδιαστεί για να είναι τόσο άκαμπτο όσο και ανθεκτικό.Η δύναμη ανύψωσης του κυλίνδρου μπορεί εύκολα να αλλάξει με ρυθμιστικά κουμπιά στο πίσω μέροςΕιδικά αξεσουάρ ελαίου πίεση πίσω κάθισμα με πεντάλ για να διευκολύνει την εκφόρτωση των εργατικών μερών.
7Το σύστημα αριθμητικού ελέγχου της Siemens είναι η τυποποιημένη διαμόρφωση, μετά από δευτεροβάθμια ανάπτυξη, όλα κινέζικες διεπαφές λειτουργίας, εύκολο στη χρήση.το σύστημα CNC του εξοπλισμού και το σύστημα κίνησης έχουν καλύτερη συμβατότητα, ταυτόχρονα με τη λειτουργία αυτόματης επισκευής άμμου και αυτόματης αντιστάθμισης, για να εξασφαλιστεί η σταθερότητα και η ακρίβεια της τροφοδοσίας και της άλεσης.
1Τυποποιημένα εξαρτήματα:
Α,Ειδικό σύστημα ελέγχου για τις μηχανές άλεσης της Siemens | 1 σύνολο |
Β,MPG ηλεκτρονικό χειροκίνητο τιμόνι | 1 σύνολο |
Γ,Πλήρης κάλυψη προστατευτικού φύλλου μετάλλου | 1Ομάδα |
D, σύστημα κίνησης επιτραπέζιου | 1 σύνολο |
Ε, συσκευή φιλτραρίσματος με μαγνητική ταινία χαρτιού | 1 κομμάτι |
F, Στρίψιμο τροχού άλεσης | 1 κομμάτι |
G, πίνακας περιστροφής στατικής πίεσης | 1Ομάδα |
| H,Σκάλα γρανάζιας | 1 σύνολο |
Εγώ, το στυλό διαμάντι και η βάση στερέωσης. | 1 σύνολο |
J, συσκευή επισκευής κυλικής άμμου | 1Ομάδα |
| Κ,Αποθέμα νερού ψύξης | 1Ομάδα |
| Εγχειρίδιο λειτουργίας | 1 σύνολο |
Εργαλεία εξυπηρέτησης μηχανολογικών εργαλείων (Σκουπίδι εργαλείων) | 1 σύνολο |
N,Στροφές οριζόντιων θεμελιωδών πλαισίων για εργαλεία μηχανών και πλαισίων για τα πόδια | 1 σύνολο |
Ω, γουρούνι | 2 κομμάτια |
2,Παράμετρος μηχανής:
| ΟΧΙ | Εισαγωγή | Παράμετρος | Σημειωμένο |
| 一 | Ακριβότητα επεξεργασίας | ||
| 1 | Στρογγυλότητα | 00,0015 mm | |
| 2 | Συγκέντρωση | 00,0025 mm | |
| 3 | Ακατέργαστη επιφάνεια | 0.2um | |
| 二 | Δυναμικό επεξεργασίας | ||

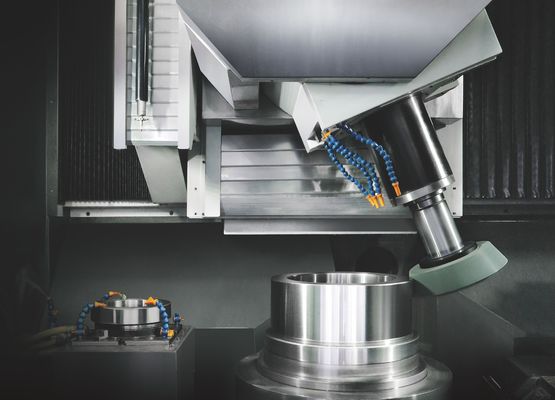

| 1 | Μέγιστη εξωτερική διάμετρος άλεσης | 860 χιλιοστά | |
| 2 | Περιοχή διαμέτρου εσωτερικής άλεσης | 50-500 χιλιοστά | |
| 3 | Μέγιστο ύψος άλεσης | 600 χιλιοστά | |
| 4 | Μέγιστο φορτίο του τραπεζιού | 800 κιλά | |
| 三 | Στρίψιμο τροχού άλεσης | ||
| 1 | ταχύτητα της γρίπης | 2000-8000 στροφές ανά λεπτό | |
| 2 | Διάμετρος της γραμμής | 40-305 mm | |
| 3 | Τρύπα σφαιριδίου | HSK-A100 | |
| 四 | Τραπέζι εργασίας | ||
| 1 | διάμετρος τραπεζού εργασίας | 800 χιλιοστά | |
| 2 | ταχύτητα εργασίας | 5-200 στροφές ανά λεπτό | |
| 五 | Οδός | ||
| 1 | Άξονας Χ | 300+1400 mm | |
| 2 | Άξονας Z | 600 χιλιοστά | |
| 3 | Γρήγορη ταχύτητα | 24m/min | |
| 4 | Απόφαση | 0.0001mm | |
| 5 | Άξονας Β (διαλογισμός) | Διάσπαση του σερβοστάθμου τουλάχιστον 0/22,5 μοίρες | |
| 六 | Αεροπορικά συστήματα | ||
| 1 | Αριθμός αποθηκευμένων βιβλιοθηκών μαχαιριών | 6 | |
| 2 | Μέγιστη διάμετρος του γρανάζοντα | 305 χιλιοστά | |
| 3 | Μέγιστο μήκος του γουρουνιού | 350 χιλιοστά | |
| 七 | Δοκίμαση τροχών | ||
| 1 | Στυλό διαμαντιού | 3 支/3 κομμάτια | |
| 2 | Διαμαντένιο τροχό | 2800 στροφές ανά λεπτό | |
| 3 | Διαμέτρου διαμαντιού | 120 χιλιοστά | |
